890324024005CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 470nF ±10% 聚丙烯 275V 通孔安装 15mm*10mm*16.5mm
供应商型号: ET-2450008
供应商: 海外现货
标准整包数: 1

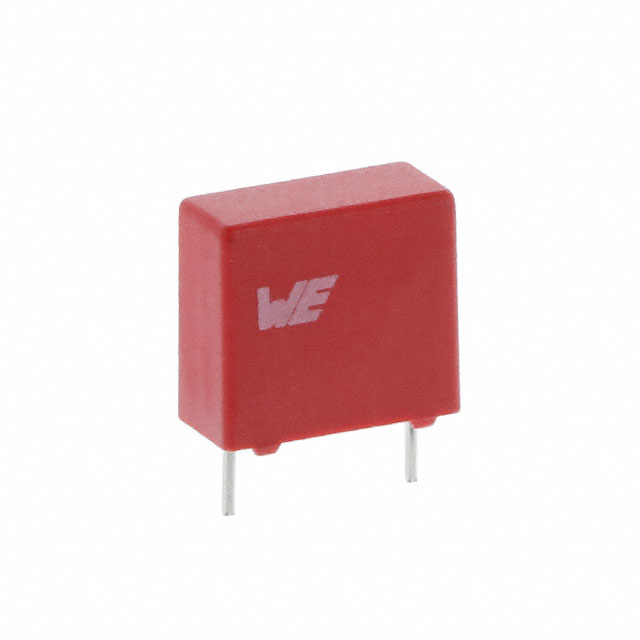

WURTH 薄膜电容 890324024005CS

890324024005CS概述


    产品简介


    产品类型
    Würth Elektronik eiSos GmbH & Co. KG推出的WCAP-FTX2系列薄膜电容器(Film Capacitors)是一款适用于一般电子设备的高性能电容器。此产品采用金属化聚丙烯(MKP)作为介质材料,属于X2安全等级电容器。
    主要功能
    这种电容器具备出色的介电性能和稳定的工作性能,能够在广泛的频率范围内保持较低的损耗因子,适用于多种交流和直流电路中。
    应用领域
    该电容器设计用于连接电网的电源滤波和干扰抑制场合。由于其出色的稳定性和可靠性,广泛应用于家用电器、工业控制设备和照明系统等领域。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸(单位:mm) | 15.0 ±0.5 × 10.0 ±0.5 × 12.5 ±0.5 × 0.6 ±0.05 |
    | 额定电压(AC) | 275 V |
    | 最高工作温度 | +105 °C |
    | 绝缘电阻 | 21.28 GΩ min @ 100 V (DC) |
    | 损耗因子 | 0.1% @ 1 kHz; 0.3% @ 10 kHz; 3% @ 100 kHz |
    | 温度变化下的电容变化 | ±10% @ 1 kHz |
    | 爬电距离 | 12.5 mm |

    产品特点和优势


    1. 高耐温性:这款电容器可以在-40°C到+105°C的温度范围内工作,适合严苛的环境条件。
    2. 低损耗:在各种频率下均保持较低的损耗因子,具有优异的功率效率。
    3. 高可靠性:通过多项测试认证,确保长时间工作的稳定性与可靠性。
    4. 环保材料:采用符合RoHS标准的环保材料制造,且已经获得REACH认证。

    应用案例和使用建议


    根据技术手册,这款电容器主要用于家用电器和工业设备的电源滤波及干扰抑制。例如,在冰箱、洗衣机等家电中,可用来稳定电源电压,减少电磁干扰。建议在设计电路时,根据具体的应用场景选择合适的额定电压和尺寸。
    使用建议
    - 在安装过程中避免机械冲击,以免损坏电容器的外部结构。
    - 存储期间应注意防潮,避免长时间暴露于高温环境中。
    - 连接电路时需注意焊接质量,以保证长期稳定运行。

    兼容性和支持


    WCAP-FTX2电容器适用于大多数常规焊接工艺,如波峰焊等。制造商提供了详细的产品数据表和相关技术支持文档,包括CAD模型文件,方便设计师进行选型和集成。

    常见问题与解决方案


    1. 问题:存储时间超过12个月后使用时出现焊接不良
    - 解决方案:如果存储时间过长,应在使用前重新检测并确保良好的焊接质量。

    2. 问题:电容器工作温度超过105°C
    - 解决方案:避免电容器工作温度超过其最高限定值,必要时考虑散热措施。

    总结和推荐


    总体而言,WCAP-FTX2系列薄膜电容器凭借其卓越的电气特性和可靠性,是市场上较为理想的电源滤波和干扰抑制解决方案。鉴于其适用范围广、性能稳定等特点,强烈推荐在需要较高可靠性的电路设计中选用。同时,对于特殊应用领域,建议与供应商进一步沟通以确认适用性。

890324024005CS参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 275V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 15mm*10mm*16.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

890324024005CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890324024005CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890324024005CS 890324024005CS数据手册

890324024005CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
