首页  >  产品百科  >  65506606515304

65506606515304

产品分类: 同轴线缆
厂牌: WURTH

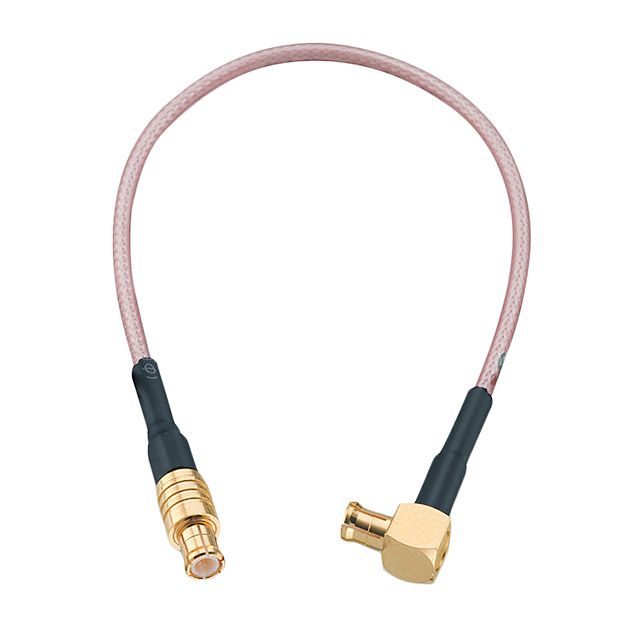

产品描述: Wurth Elektronik RG178同轴电缆, 152.4mm长, MCX公插转MCX公插, 50 Ω
供应商型号: 1945957
供应商: 海外现货
标准整包数: 10
WURTH 同轴线缆 65506606515304

65506606515304概述

    # WR-CXASY MCX Right Angle Plug to MCX Straight Plug 技术手册解析

    产品简介


    产品名称: WR-CXASY MCX Right Angle Plug to MCX Straight Plug
    制造商: Würth Elektronik eiSos GmbH & Co. KG
    订单代码: 65506606515304
    该产品是一款用于通用电子设备的射频连接器,具有灵活电缆(RG-178/U)接口。MCX接口因其小型化和高可靠性而被广泛应用于通信、航空航天和汽车电子等领域。该产品特别适用于那些需要紧凑设计和可靠连接的应用场合。

    技术参数


    以下是该产品的技术规格及性能参数:
    物理属性
    - 外径: 1.8 mm
    - 绝缘材料: 聚四氟乙烯(PTFE)
    - 中心导体材料: 黄铜
    - 中心导体镀层: 镀镍金(最小厚度 0.076 µm)
    - 外壳材料: 黄铜
    - 外壳镀层: 镀镍金(最小厚度 0.076 µm)
    电气属性
    - 阻抗: 50 欧姆 (DC ~ 3 GHz)
    - 频率范围: DC ~ 3 GHz
    - 驻波比: 最大 1.5 (DC ~ 3 GHz)
    - 插入损耗: 最大 0.83 dB (DC ~ 3 GHz)
    - 绝缘电阻: 最小 1000 MΩ (500 V DC, 120 秒)
    - 耐压强度: 最小 750 V RMS (500 V AC, 60 秒)
    - 工作电压: 最大 335 V RMS
    机械属性
    - 中心接触轴向保持力: 最小 10 N
    - 对接循环寿命: 500 次
    - 对接力: 最大 63 N
    - 分离力: 8 - 20 N
    - 最小弯曲半径: 10.2 mm
    - 电缆保持力: 最小 18 N

    产品特点和优势


    独特功能
    - 紧凑型设计: 采用MCX接口,尺寸小巧,适合空间受限的应用场合。
    - 高可靠性: 插拔次数高达500次,确保长期稳定运行。
    - 优秀的电气性能: 在整个工作频率范围内提供优异的阻抗匹配和低插入损耗。
    - 耐恶劣环境: 可在-55°C到+155°C的温度范围内正常工作。
    市场竞争力
    - 高性价比: 相较于其他同类型产品,该连接器在性能和价格上具有明显的优势。
    - 广泛适用性: 由于其通用性,适用于各种通用电子设备。

    应用案例和使用建议


    实际应用
    - 通信设备: 用于无线通信设备中的天线连接。
    - 航空航天: 作为飞行器内部通信系统的连接部件。
    - 汽车电子: 在车载娱乐系统和导航系统中使用。
    使用建议
    - 安装注意事项: 在安装过程中要避免对连接器造成过度机械冲击。
    - 清洁保养: 不建议用水或清洗剂直接清洗,以免损坏表面镀层。

    兼容性和支持


    兼容性
    - 配合型号: WR-CXASY系列中与之相匹配的插座产品。
    - 工具支持: 使用Würth Elektronik eiSos提供的专用工具进行焊接和安装,以确保最佳效果。
    厂商支持
    - 售后支持: 用户可以通过电话、电子邮件或访问官网获取技术支持。
    - 文档支持: 手册详细说明了产品的使用方法、注意事项及故障排除指南。

    常见问题与解决方案


    常见问题
    1. 接触不良: 可能是由于插头和插座之间存在灰尘或污垢。
    2. 信号衰减严重: 可能是由于电缆长度过长导致的。
    3. 耐压不足: 可能是因为使用时超过了规定的最大工作电压。
    解决方案
    1. 清理接触面: 使用干净的布擦拭接触部位。
    2. 缩短电缆长度: 选择更短的电缆,减少信号损失。
    3. 检查使用条件: 确保使用时不超过规定的工作电压范围。

    总结和推荐


    综上所述,WR-CXASY MCX Right Angle Plug to MCX Straight Plug 连接器以其紧凑设计、高可靠性及优良的电气性能,成为众多通用电子设备的理想选择。尽管该产品并不适用于要求极高安全标准的场合,但在大多数通用电子设备中表现卓越。我们强烈推荐此产品用于通信、航空航天和汽车电子领域。
    对于用户而言,正确安装和日常维护将是保证其长期稳定运行的关键。如有任何疑问或需要进一步的技术支持,建议联系Würth Elektronik eiSos的客户支持团队获取帮助。

65506606515304参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 袋装

65506606515304厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65506606515304数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65506606515304 65506606515304数据手册

65506606515304封装设计

查看详情并下载
Symbol
Footprint
3D Model
