860040278014

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 3.3mF 10V ±20% 8000h@ 105°C 1.738A@ 120Hz,2.12A@ 100kHz 通孔安装 13mm(长度)*26.5mm(高度)
供应商型号: 4061635
供应商: 海外现货
标准整包数: 1

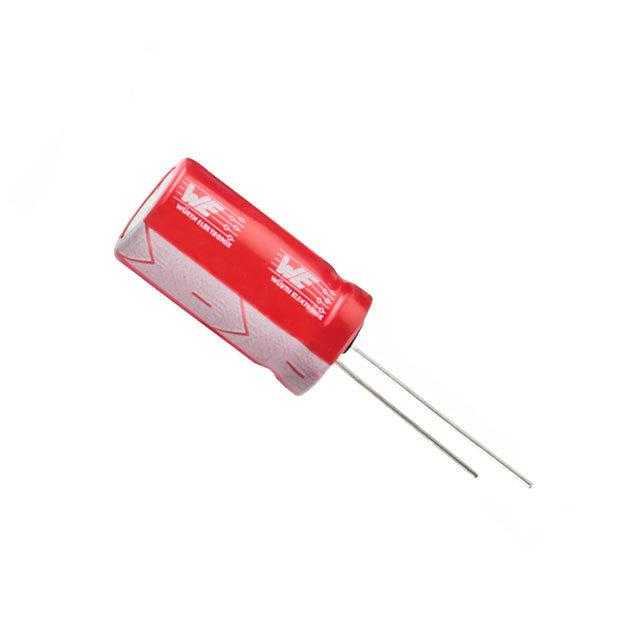

WURTH 铝电解电容 860040278014

860040278014概述

    高质量技术文章:WCAP-ATUL 铝电解电容器

    1. 产品简介


    WCAP-ATUL 系列铝电解电容器是专为通用电子产品设计的产品,具有高容量和低阻抗的特点。这类电容器适用于广泛的电子设备,包括消费电子、工业控制设备、通信系统等领域。铝电解电容器凭借其优异的性价比,在多种电路中发挥重要作用。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 电容值 | 3300 | µF |
    | 额定电压 | 10 | V (DC) |
    | 泄漏电流 | 330 | μA |
    | 损耗因子(100 kHz) | 0.029 | % |
    | 纹波电流(100 kHz) | 2120 | mA |
    | 阻抗(100 kHz) | 0.089 | Ω |
    工作环境温度范围为 -40°C 至 +105°C,最大负载寿命为 8000 小时(+105°C/10 V DC)。具体电气特性和测试条件详见技术手册。

    3. 产品特点和优势


    - 高容量:3300 µF 的大电容值使其适用于需要大容量存储的应用场景。
    - 低阻抗:在 100 kHz 条件下,阻抗仅为 0.089 Ω,保证了电路的高效能量传输。
    - 可靠性高:经过严格的测试和验证,能够在较宽的工作温度范围内保持稳定性能。
    - 长寿命:符合工业标准的负载寿命要求,确保长期可靠运行。

    4. 应用案例和使用建议


    WCAP-ATUL 电容器广泛应用于直流滤波、电源稳压、信号耦合及解耦等场景。以下是一些建议:
    - DC 滤波:由于其低阻抗特性,非常适合用于直流滤波电路,有效降低纹波电压。
    - 电源稳压:在电源模块中,可用于平滑输出电压,提高供电稳定性。
    - 信号耦合:在高频信号耦合应用中,能够有效地传递信号而不引入显著的失真。
    使用建议:
    - 在焊接过程中确保电容器引脚与焊锡波接触,避免直接接触电容器本体。
    - 使用手焊时,避免将烙铁接触到电容器本体,只接触引脚部分。

    5. 兼容性和支持


    该产品与多数工业级电路板兼容,符合标准的焊接工艺要求。若需进一步的支持和咨询,可联系制造商的技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题:电容器工作时发热异常?
    - 解决方案:检查是否超过规定的纹波电流限制,确保工作温度不超过规定范围。

    - 问题:电容器引脚焊接后变形?
    - 解决方案:焊接时尽量避免过热,确保焊接工艺符合规范。
    - 问题:电容器在长时间存储后出现泄漏电流增大?
    - 解决方案:在使用前施加额定电压,以恢复正常功能。

    7. 总结和推荐


    综上所述,WCAP-ATUL 铝电解电容器凭借其高容量、低阻抗、长寿命和广泛的适用性,在众多应用中表现出色。其在不同应用场景中的稳定性和可靠性令人信赖,适合用于需要大容量和低阻抗的电子设备中。强烈推荐该产品给寻求高性能铝电解电容器的工程师和技术人员。

860040278014参数

参数
电容值 3.3mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 1.738A@ 120Hz,2.12A@ 100kHz
长*宽*高 13mm(长度)*26.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

860040278014厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860040278014数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860040278014 860040278014数据手册

860040278014封装设计

查看详情并下载
Symbol
Footprint
3D Model
