634008137521

产品分类: 模块化连接器 - 插孔
厂牌: WURTH
产品描述: 伍尔特 RJ45接口 WR-MJ系列, 母座RJ45 连接器, 表面安装型, 8路, Cat5
供应商型号: BN-634008137521
供应商: 海外现货
标准整包数: 1

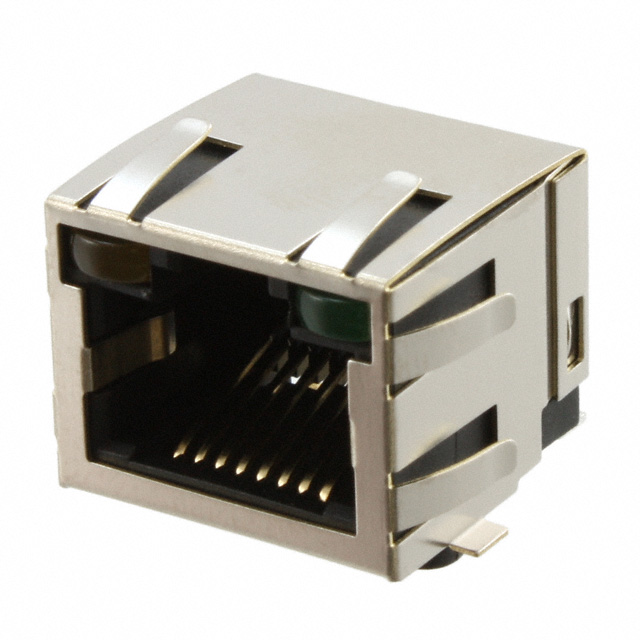

WURTH 模块化连接器 - 插孔 634008137521

634008137521概述

    WR-MJ Modular Jack Tab Up 技术手册解析

    产品简介


    WR-MJ Modular Jack Tab Up 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的一款高性能电子元器件,专为通用电子设备设计。此组件采用水平屏蔽表面贴装(SMT)技术,配备有LED灯和EMI防护罩。适用于多种电子设备中的连接接口,尤其是在需要高可靠性和稳定性的场合。

    技术参数


    - 尺寸规格:
    - 宽度:16.4 mm ± 0.15 mm
    - 长度:25.4 mm ± 0.15 mm
    - 高度:5.4 mm ± 0.15 mm
    - 引脚间距:2.54 mm
    - LED灯参数:黄色和绿色LED灯,峰值波长分别为586-594 nm 和566-574 nm,光强度分别为5-15 mcd
    - 电气特性:
    - 额定电流:1.5 A
    - 工作电压:120 V AC
    - 耐压值:1000 V AC (1 min),屏蔽到引脚:1500 V AC (1 min)
    - 接触电阻:≤ 20 mΩ
    - 绝缘电阻:≥ 500 MΩ
    - 机械特性:
    - 操作温度范围:-40 °C 至 +95 °C
    - 防护等级:符合UL94 V-0标准,材料为PA9T塑料,带有铜合金镀金接触件

    产品特点和优势


    WR-MJ Modular Jack Tab Up 的主要特点包括:
    - 耐用性强:设计寿命可达500次插拔循环,确保长时间稳定使用。
    - 高效散热:LED灯通过优化设计实现高效散热,保证长期稳定的光输出。
    - 兼容性强:可与其他标准8P8C模块接口轻松互换,确保广泛的适用性。
    - 可靠性高:通过严格的制造工艺和质量控制,提供高度可靠的性能。

    应用案例和使用建议


    WR-MJ Modular Jack Tab Up 可广泛应用于各种电子设备,如网络交换机、路由器、通信基站等。为了确保最佳效果,建议:
    - 在安装过程中避免对组件施加过度压力或冲击。
    - 保持电路板清洁,避免灰尘和污染物进入。
    - 使用合适的焊接工艺进行安装,避免对组件造成损伤。

    兼容性和支持


    此产品具有良好的兼容性,可以与其他标准的SMT电子元件配合使用。厂商提供详尽的技术文档和支持服务,确保用户在设计和使用过程中获得足够的帮助。

    常见问题与解决方案


    - Q: 组件焊接后出现焊点不均匀
    - A: 确保焊接过程符合推荐的焊接曲线,建议使用专业的焊接设备以达到理想的焊接效果。
    - Q: 使用过程中发现LED灯光亮度降低
    - A: 检查LED驱动电路,确保驱动电压和电流在正常范围内。同时,定期清洁LED部分,防止灰尘累积影响发光效率。

    总结和推荐


    WR-MJ Modular Jack Tab Up 是一款设计精良、性能卓越的电子元器件,特别适合于需要高可靠性连接的电子设备。其高耐用性、良好的兼容性以及优异的电气性能使其在市场上具备极强的竞争力。综上所述,我们强烈推荐使用这款产品。对于那些需要高品质连接解决方案的设计工程师来说,这是一个不容错过的选项。

634008137521参数

参数
类型 Jack
防护等级 -
朝向 90度,向上
端口数 1
针脚数 8p8c (RJ45, Ethernet)
长*宽*高 16.55mm(长度)*13.48mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

634008137521厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

634008137521数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 插孔 WURTH 634008137521 634008137521数据手册

634008137521封装设计

查看详情并下载
Symbol
Footprint
3D Model
