65503603230502

产品分类: 同轴线缆
厂牌: WURTH
产品描述: Wurth Elektronik RG142同轴电缆, 304.8mm长, SMA公插转SMA母座, 50 Ω, 白色
供应商型号: BN-65503603230502
供应商: 海外现货
标准整包数: 1
WURTH 同轴线缆 65503603230502

65503603230502概述

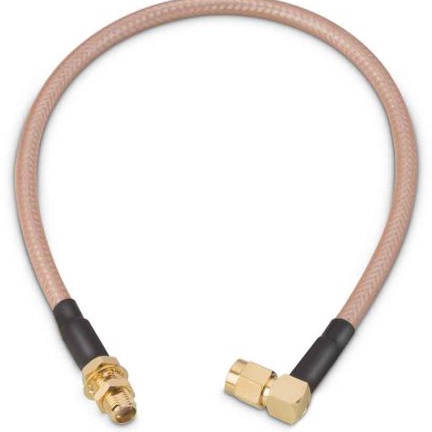

    SMA Right Angle Plug to SMA Straight Bulkhead Jack on Flexible Cable RG142 WR-CXASY

    产品简介


    本产品为SMA直角插头到SMA直通母座连接器,搭配柔性电缆RG142。这款电子元件设计用于通用电子设备中,主要应用于通信系统、测试仪器和实验室设备等。SMA连接器以其可靠的性能和高带宽传输能力著称,在多种高频信号传输应用中表现出色。

    技术参数


    - 基本尺寸
    - 连接器尺寸:6.5mm(针脚直径),10.2mm(外径)
    - 电缆长度:304.8mm
    - 面板厚度:最大2.8mm
    - 材料属性
    - 外护套材料:PE,黑色
    - 密封圈材料:硅胶,红色
    - 插针材料:铍铜,表面镀金(≥0.76µm)
    - 电气性能
    - 阻抗:50Ω(直流至6GHz)
    - 驻波比:最大1.5(直流至6GHz)
    - 插入损耗:最大0.76dB(直流至6GHz)
    - 绝缘电阻:最小5000MΩ(在500V DC下保持120秒)
    - 耐压强度:最小1000V(RMS,在500V AC下保持60秒)
    - 机械性能
    - 中心触点保持力:最小26.7N
    - 插拔循环次数:500次
    - 电缆保持力:最小133N
    - 其他信息
    - 工作温度范围:-55°C至+165°C
    - 符合RoHS标准
    - 包装单位:每袋10个

    产品特点和优势


    此款SMA连接器具有出色的电气性能和机械耐用性,适用于多种高频应用。其关键优势包括:
    - 高阻抗匹配,保证了在宽带信号传输中的低损耗。
    - 宽泛的工作温度范围,确保在极端环境下的可靠性。
    - 优秀的防水和防尘性能,增强了户外应用的稳定性。
    - 紧凑的设计,便于在有限空间内安装和布线。

    应用案例和使用建议


    这款SMA连接器广泛应用于无线通信设备、雷达系统、卫星通讯设备以及各类测试测量设备中。例如,在无线通信基站中,它用于连接天线与射频模块,实现高效的数据传输。在实际使用时,建议根据具体应用场景选择合适的电缆长度,并确保安装位置符合产品手册中的安装指南,以避免不必要的损坏。

    兼容性和支持


    该产品与Würth Elektronik eiSos GmbH & Co. KG的其他配套组件和工具兼容,确保用户能够轻松集成到现有系统中。厂商提供详细的技术文档和售后服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - 问题:安装过程中,中心触点出现弯曲现象。
    - 解决方案: 使用正确的工具进行安装,避免过度用力。参考制造商提供的安装指导视频。
    - 问题:连接器密封圈漏气。
    - 解决方案: 检查密封圈是否正确安装,并确保所有接口紧密连接。必要时更换新的密封圈。
    - 问题:设备在高湿度环境下使用后,连接器性能下降。
    - 解决方案: 确保连接器在清洁干燥的环境中存储和安装。如果已受潮,应采取适当的干燥措施。

    总结和推荐


    这款SMA连接器凭借其卓越的电气特性和可靠的机械结构,成为高频应用的理想选择。其广泛的适用性和易于集成的特点使其在市场上具备极强的竞争力。对于需要在恶劣环境下稳定工作的高频信号传输系统,我们强烈推荐使用此款SMA连接器。

65503603230502参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 袋装

65503603230502厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65503603230502数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65503603230502 65503603230502数据手册
