691312510016

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距16p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691312510016
供应商: 海外现货
标准整包数: 1

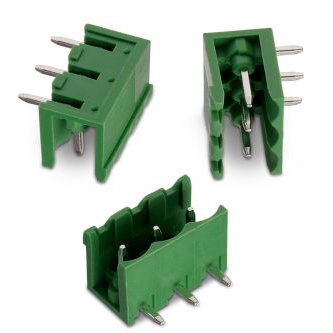

WURTH 接线座- 接头/插头和插口 691312510016

691312510016概述


    产品简介

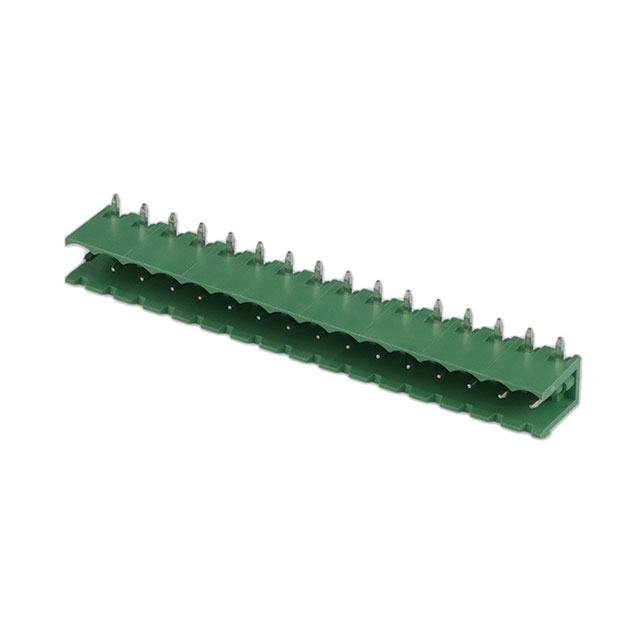

    SERIE 312 - 5.08MM OPEN HORIZONTAL PCB HEADER
    产品类型: PCB Header
    主要功能: 提供电气连接的接口,用于电路板之间的连接。
    应用领域: 通用电子产品、航空航天、航空、核控制、潜艇、交通运输(汽车控制、列车控制、船舶控制)、运输信号、灾害预防、医疗和公共信息网络等领域。

    技术参数


    | 参数 | 值 |

    | 绝缘材料 | PA 66 |
    | 阻燃等级 | UL94-V0 |
    | 颜色 | 绿色 |
    | 接触针材质 | 黄铜(CuZn) |
    | 焊尾电镀 | 锡 |
    | 工作温度范围 | -40°C 至 105°C |
    | 认证标准 | cULus, VDE |
    | 电流容量 | 20A |
    | 工作电压 | 300VAC |
    | 耐压值 | 1.6KV / 2.5KV |
    | 接触电阻 | ≤20mΩ |
    | 轴向误差 | ±0.2mm |
    | 角度误差 | ±0.15mm |
    | 遵循规范 | RoHS |

    产品特点和优势


    SERIE 312 PCB HEADER 具有以下特点和优势:
    1. 高可靠性:采用 UL94-V0 阻燃等级材料,确保在极端环境下的稳定性。
    2. 广泛适用性:适用于多种通用电子产品及需要高度安全性的场合。
    3. 高电流承载能力:能承受高达 20A 的电流,适用于高功率设备。
    4. 优异的耐压性:能承受 1.6KV 到 2.5KV 的耐压测试,保障长期使用的安全性。
    5. 高精度制造:严格的公差控制确保了组件的精度和一致性。
    6. 绿色环保:RoHS 和无铅设计符合最新的环保标准。

    应用案例和使用建议


    应用案例
    SERIE 312 PCB HEADER 广泛应用于工业控制系统、医疗设备、航空航天系统等。它在需要高可靠性和安全性的环境中表现出色。
    使用建议
    1. 正确安装:确保连接过程中没有机械损伤,避免接触不良。
    2. 温度管理:注意设备的工作温度范围,避免在超出范围外使用。
    3. 焊接工艺:使用波峰焊工艺进行焊接,以保证良好的焊接质量。

    兼容性和支持


    SERIE 312 PCB HEADER 与其他标准的 5.08mm PCB 连接器兼容,便于组装和维护。制造商提供详细的安装指南和技术支持,确保用户能够顺利集成和使用该组件。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案: 检查接触针是否受损或变形,确保连接过程中没有施加过大的压力。

    2. 问题:焊点出现裂纹
    - 解决方案: 确保焊接过程中的温度控制,避免过热导致的材料损坏。

    3. 问题:接触电阻过大
    - 解决方案: 检查接触针和焊尾的表面清洁情况,去除任何氧化物或污染物。

    总结和推荐


    综上所述,SERIE 312 PCB HEADER 是一款高性能的 PCB 连接器,具有高可靠性、广泛适用性和优异的安全性。其在工业和医疗领域的应用尤为突出。对于需要高电流、高可靠性的应用场景,这款连接器是一个值得推荐的选择。

691312510016参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

691312510016厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691312510016数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691312510016 691312510016数据手册

691312510016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.1503 ¥ 35.4021
50+ $ 3.8962 ¥ 33.2346
100+ $ 3.5574 ¥ 30.3446
450+ $ 2.8919 ¥ 24.6679
库存: 45
起订量: 23 增量: 0
交货地:
最小起订量为:10
合计: ¥ 354.02
