首页  >  产品百科  >  691216800002

691216800002

产品分类: 接线板-线至板
厂牌: WURTH

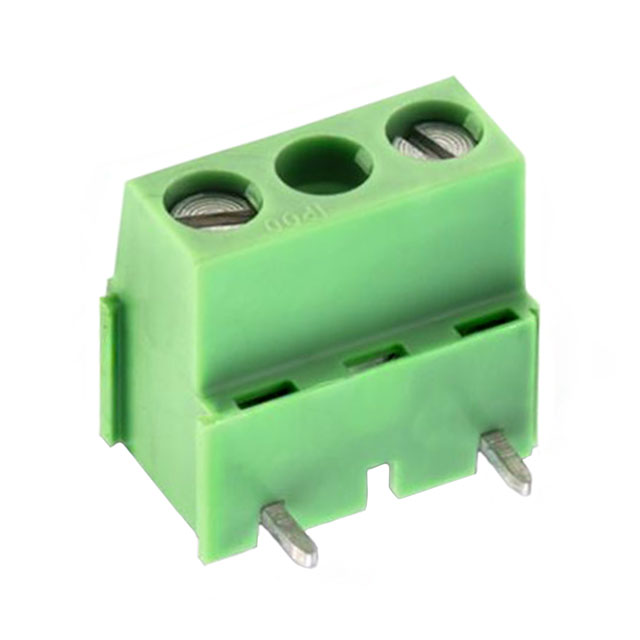

产品描述: Wurth Elektronik PCB端子台 2168系列, 2路, 10mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 732-10980-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691216800002

691216800002概述

    电子元器件产品技术手册概述

    产品简介


    Würth Elektronik eiSos GmbH & Co. KG的WR-TBL系列电子元器件是一种垂直进入型连接器,专为一般电子设备设计。这类连接器通过上升式笼形端子实现稳固连接,具有极高的可靠性。它们主要用于通用电子设备,不适合在需要更高安全标准和可靠性的设备中使用,如航空航天、医疗、交通运输等领域。WR-TBL系列连接器的特点是设计用于常规电子电路,具有稳定的电气性能和可靠的机械结构。

    技术参数


    - 基本属性:
    - 针数:2个
    - 引脚间距(中间):10 mm
    - 连接长度:15 mm
    - 电气属性:
    - 额定电流:14 A
    - 工作电压:300-750 V(交流)
    - 耐受电压:1分钟内1600-3000 V(交流)
    - 接触电阻:≤20 mΩ
    - 紧固扭矩:0.5 Nm
    - 材料属性:
    - 绝缘体材料:PA6/66
    - 绝缘体阻燃等级:UL94 V-0
    - 绝缘体颜色:绿色
    - 接触材料:铜合金
    - 接触电镀:镍
    - 端子螺丝材料:钢
    - 端子螺丝电镀:锌
    - 导线护罩材料:铜合金,锡镀镍
    - 工作温度范围:-30 °C 至 +120 °C
    - 焊接条件:
    - 焊接温度:预热温度最小值为100°C,典型值为120°C,最大值为130°C
    - 焊接时间:预热时间为70秒
    - 峰值温度:最高温度250°C - 260°C
    - 冷却速率:最低2 K/s,典型3.5 K/s,最大5 K/s

    产品特点和优势


    1. 高可靠性:WR-TBL系列连接器在高温和低温环境中都能稳定工作,具有出色的机械和电气稳定性。
    2. 广泛的适用性:适合多种通用电子设备的应用,尤其适用于需要较高电流承载能力的场合。
    3. 易于安装:通过上升式笼形端子,方便快捷地完成导线的固定和拆卸。
    4. 高安全性:具备较高的耐压能力和接触电阻,确保电气连接的安全性和稳定性。
    5. 高环境适应性:能够在-30°C到+120°C的温度范围内正常工作,适合在恶劣环境下使用。

    应用案例和使用建议


    1. 工业控制设备:WR-TBL系列连接器可以用于工厂自动化控制系统中,提供稳定可靠的电气连接。
    2. 家用电器:适用于各种家电设备,如空调、冰箱等,满足家用电器对连接器稳定性和可靠性的要求。
    3. LED照明系统:WR-TBL系列连接器在LED灯具中可提供稳定高效的电气连接,提高灯具的整体性能。
    使用建议:
    - 在安装时,请严格按照焊接温度曲线进行操作,以保证焊接质量。
    - 安装前请检查所有材料,确保符合规定的标准,特别是绝缘材料和接触材料。
    - 使用过程中避免机械冲击,防止损坏连接器。
    - 清洁时建议使用不含有机酸的清洁剂,避免损伤连接器表面。

    兼容性和支持


    WR-TBL系列连接器是Würth Elektronik eiSos产品线的一部分,与公司其他相关产品完全兼容。此外,制造商提供了详尽的技术支持和维护服务,包括焊接指导、使用说明和技术咨询等。

    常见问题与解决方案


    1. 连接器不稳固:检查紧固扭矩是否达到标准值(0.5 Nm),确保螺丝已经拧紧。
    2. 接触电阻过大:检查导线护罩是否安装正确,接触部分是否有损伤。
    3. 无法插入导线:确认导线直径是否符合规格(3.31 mm² - 0.0509 mm²),且剥线长度合适(6 mm)。

    总结和推荐


    总的来说,WR-TBL系列连接器是一款性能稳定、用途广泛的产品,特别适用于工业控制、家用电器及LED照明系统。其高可靠性和优异的电气性能使其成为许多应用场合的理想选择。强烈推荐此款连接器给那些需要在严苛环境下工作的电子工程师。

691216800002参数

参数
长*宽*高 15mm*13.8mm*9.8mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691216800002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691216800002数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691216800002 691216800002数据手册

691216800002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9315 ¥ 7.8712
10+ $ 0.7668 ¥ 6.4795
50+ $ 0.694 ¥ 5.8644
100+ $ 0.599 ¥ 5.0132
500+ $ 0.5588 ¥ 4.6764
库存: 400
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.87
