691244710010

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2447系列, 10路, 5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 1910688
供应商: 海外现货
标准整包数: 1

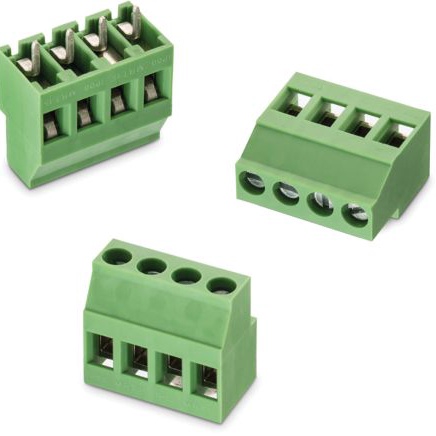

WURTH  691244710010

691244710010概述


    产品简介


    SERIE 2447是一款设计用于水平电缆接入并带有提升式笼型端子的电子元器件,适用于各种电子设备。其主要功能是通过坚固的结构和高效的电气连接来保证电路的稳定性和可靠性。SERIE 2447特别适用于工业控制、交通运输系统(如汽车控制、列车控制、船舶控制)等领域,因为它能够在严苛的环境中提供可靠的电力传输和信号处理。

    技术参数


    以下是SERIE 2447的技术规格和性能参数:
    - 绝缘材料: PA6/66
    - 阻燃等级: UL94V0
    - 颜色: 绿色
    - 金属外壳: 铜合金/Ni镀层
    - 端子螺丝: 钢/Zn镀层
    - 导线护套: 铜合金/Ni+Sn镀层
    - 操作温度范围: -30°C 至 +120°C
    - 认证标准: E150931 CAT. N°: MRT15 (4), 40015450 TYPE: MRT15
    - 电流等级: 固定导线16A,多股导线24A
    - 工作电压: 交流300VAC,交流450VAC
    - 耐压值: 1.6kV,2.5kV
    - 机械参数:
    - 固定导线: 30-12 AWG / 0.05-3.31 mm²
    - 多股导线: 30-12 AWG / 0.05-3.31 mm²
    - 扭矩: 5 Lb.In / 0.5 Nm
    - 导线剥离长度: 6 mm
    - 螺丝规格: M3
    - 节距: 5 mm
    - 接触电阻: 最大20 mΩ
    - 焊接方式: 符合JEDEC无铅波峰焊标准

    产品特点和优势


    1. 高可靠性: SERIE 2447采用坚固耐用的铜合金和钢制材料制成,能够承受高温、振动和冲击等极端条件。
    2. 优异的电气性能: 其高电流承载能力和宽广的工作电压范围使得SERIE 2447在工业环境中表现出色。
    3. 安全设计: UL94V0阻燃等级确保其在火灾情况下具有良好的防护性能。
    4. 广泛的应用范围: 无论是固定导线还是多股导线,都能轻松应对,适用性强。

    应用案例和使用建议


    应用案例
    SERIE 2447在工业控制、交通运输、医疗设备等领域都有广泛应用。例如,在列车控制系统中,它能确保电力和信号传输的稳定性。
    使用建议
    - 在使用时,确保导线剥离长度符合规定(6mm),避免因导线过长导致的短路。
    - 定期检查螺丝扭矩,确保在恶劣环境下依然保持良好的接触性能。

    兼容性和支持


    SERIE 2447与常见的电子元器件和设备高度兼容。用户可以通过制造商提供的技术支持热线或网站获得详细的安装指导和故障排除指南。此外,厂商还提供售后服务和质量保证。

    常见问题与解决方案


    1. 问题: 接触电阻过大
    - 解决方案: 检查导线是否正确剥皮并压紧至终端。如果问题仍然存在,可能需要更换新的SERIE 2447组件。
    2. 问题: 螺丝松动
    - 解决方案: 使用合适的工具重新拧紧螺丝,确保扭矩在规定范围内。

    总结和推荐


    SERIE 2447以其卓越的电气性能和可靠性在市场上脱颖而出。其坚固的设计和广泛的应用范围使其成为工业控制和交通运输系统的理想选择。综上所述,强烈推荐SERIE 2447作为关键电子元器件在各类复杂环境中使用。

691244710010参数

参数
长*宽*高 50mm(长度)
安装方式 PCB安装,板安装
包装方式 散装

691244710010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691244710010数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691244710010 691244710010数据手册

691244710010封装设计

查看详情并下载
Symbol
Footprint
3D Model
