691304130005

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距5p插拔式接线端子 插头, 3041系列, 2.5 kV 交流、 300 V 交流, 焊接, 绿色
供应商型号: BN-691304130005
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691304130005

691304130005概述

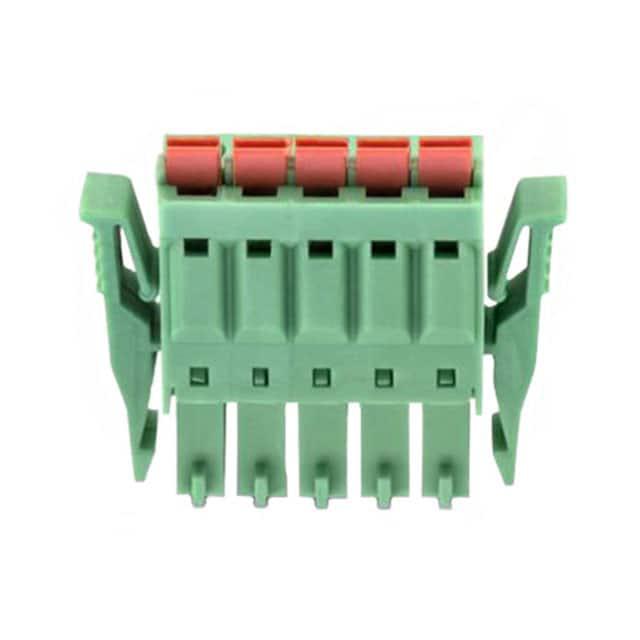

    WR-TBL Series 3041: 3.50 mm Vertical Entry Plug with Plastic Latches

    产品简介


    WR-TBL Series 3041是一款专为通用电子设备设计和开发的垂直入口插头。该组件具有塑料卡扣,适用于广泛的电子应用领域。主要功能包括提供稳定的电气连接,确保设备的可靠性和功能性。它特别适用于需要高密度连接的应用场合,如消费电子产品、通信设备和其他工业控制装置。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 引脚数量 | 5
    | 引脚间距 | 3.5 | mm |
    | 绝缘材料 | PA66
    | 绝缘阻燃等级 | UL94 V-0
    | 接触材料 | 铜合金
    | 接触镀层 | 锡
    | 弹簧材料 | 不锈钢
    | 工作温度范围 | -40至+105| °C |
    | 额定电流 | 12 | A |
    | 工作电压 | 300 | V (AC)|
    | 耐受电压(1分钟) | 2500 | V (AC)|
    | 接触电阻 | ≤20 | mΩ |

    产品特点和优势


    WR-TBL Series 3041的主要优势在于其稳定的电气性能和高可靠性。具体特点如下:
    - 高性能接触系统:采用铜合金接触材料和锡镀层,确保低接触电阻和高电流承载能力。
    - 塑料卡扣设计:提供方便的安装方式,增强机械稳定性。
    - 宽工作温度范围:适用于极端环境条件,如低温和高温。
    - 高耐压性:能够承受较高的电压,保证设备的安全运行。
    - 环保材料:使用符合RoHS和REACH标准的环保材料,减少对环境的影响。

    应用案例和使用建议


    WR-TBL Series 3041广泛应用于各类电子设备,特别是在需要高密度连接的场合,如消费电子产品、通信设备和工业控制系统。以下是一些典型的应用案例及使用建议:
    - 消费电子产品:用于手机充电接口、平板电脑等设备的连接器,确保稳定的数据传输和电力供应。
    - 通信设备:适用于路由器、交换机等网络设备的连接器,确保数据传输的可靠性。
    - 工业控制装置:用于各种自动化设备和控制系统中的连接,提高系统的整体可靠性。
    使用建议:
    - 在高温环境下使用时,应确保良好的散热条件。
    - 安装时避免机械冲击,以防止损坏插头。
    - 定期检查连接器的接触情况,确保连接稳定。

    兼容性和支持


    WR-TBL Series 3041与Würth Elektronik eiSos系列的其他电子元器件具有良好的兼容性,适用于多种电气电路的设计。制造商提供了详尽的技术支持和服务,包括波峰焊接工艺指导和定制化解决方案,确保用户能够顺利进行设计和安装。

    常见问题与解决方案


    - 问题1:连接器在高温下接触不良。
    解决方案:确保连接器的安装环境温度不超过工作范围,并定期检查接触情况。
    - 问题2:焊接过程中出现焊点不牢固。
    解决方案:严格按照指定的波峰焊接工艺进行焊接,并确保焊接材料和工艺符合要求。
    - 问题3:插头在机械冲击下受损。
    解决方案:在安装过程中采取防护措施,避免机械冲击,并定期检查插头的完好性。

    总结和推荐


    WR-TBL Series 3041是一款功能强大、性能可靠的垂直入口插头,适用于广泛的电子设备和应用。其优异的电气性能和高可靠性使其成为众多应用的理想选择。如果你正在寻找一个适合于各种应用场景的连接解决方案,我们强烈推荐这款产品。

691304130005参数

参数
长*宽*高 18.2mm*7.8mm*21.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

691304130005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691304130005数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691304130005 691304130005数据手册

691304130005封装设计

查看详情并下载
Symbol
Footprint
3D Model
