691317410002

厂牌: WURTH
产品描述: Wurth Elektronik 7.62mm间距2p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: 3768561
供应商: 海外现货
标准整包数: 1

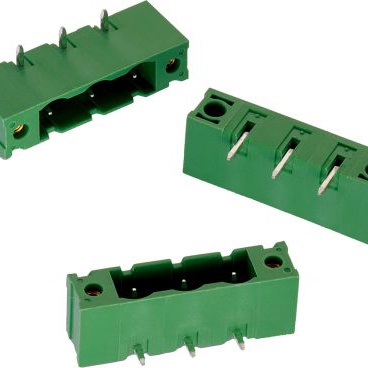

WURTH 接线座- 接头/插头和插口 691317410002

691317410002概述


    产品简介

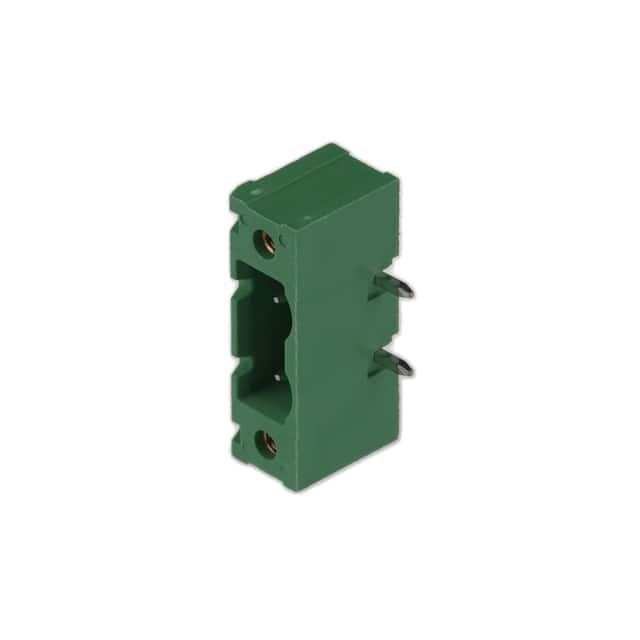

    SERIE 3174 - 7.62mm Close Horizontal PCB Header with Flanges
    SERIE 3174 是一款高性能的PCB接头,适用于多种电子设备中的连接需求。它采用闭合水平设计,带固定片(flanges),可以确保连接的稳定性和可靠性。该产品广泛应用于通信设备、工业自动化系统、汽车电子、医疗设备等领域。

    技术参数


    - 尺寸: 7.62mm(垂直间距)
    - 材料:
    - 绝缘体:PBT (Polybutylene Terephthalate)
    - 联系点:黄铜
    - 焊尾镀层:锡
    - 固定片螺母:黄铜 M2.5
    - 阻燃等级: UL94-V0
    - 颜色: 绿色
    - 电气特性:
    - 电流额定值:20A
    - 工作电压:300VAC
    - 耐压强度:1.6kV
    - 接触电阻:最大20毫欧
    - 环境条件:
    - 操作温度范围:-40°C 到 105°C
    - 认证: cULus, E315414

    产品特点和优势


    SERIE 3174具有以下显著特点和优势:
    1. 稳定性高:7.62mm的垂直间距,保证了高密度布线的同时确保连接的稳定性。
    2. 耐高温:-40°C到105°C的操作温度范围使其适用于广泛的环境条件。
    3. 阻燃性强:通过UL94-V0阻燃测试,保障设备安全。
    4. 环保材料:符合RoHS标准,且为无铅产品。
    5. 高效的电气特性:最大电流额定值为20A,工作电压为300VAC,耐压强度为1.6kV,满足高要求的电气需求。

    应用案例和使用建议


    应用案例
    SERIE 3174 广泛应用于各种电子产品,例如通信基站、工业控制设备、汽车电子模块等。这些应用场景中对连接器的可靠性和稳定性有着极高的要求,SERIE 3174 完美胜任。
    使用建议
    - 焊接工艺:仅推荐使用波峰焊接工艺。
    - 环境适应性:在极端温度环境下使用时,请确保接触点的清洁和干燥,以避免影响电气性能。
    - 安装与维护:由于采用固定片设计,确保安装时固定片能够牢固卡紧,以免松动导致接触不良。

    兼容性和支持


    - 兼容性: SERIE 3174 可与其他标准7.62mm间距的PCB接头兼容。
    - 支持: 生产商提供全面的技术支持和售后服务,包括产品手册、技术咨询、维修服务等。

    常见问题与解决方案


    1. Q: 在焊接过程中出现虚焊怎么办?
    - A: 确保焊点充分湿润,且焊接温度和时间符合制造商的建议。
    2. Q: 接触电阻过高的问题如何解决?
    - A: 清洁接触点,确保表面无氧化物或其他污染物。
    3. Q: 如何检查产品是否符合RoHS标准?
    - A: 查看产品包装或制造商提供的RoHS证书。

    总结和推荐


    总体而言,SERIE 3174是一款集高性能、高可靠性于一体的PCB接头,特别适用于对连接器性能要求较高的应用场景。凭借其稳定的机械结构、出色的电气性能以及优异的环境适应能力,SERIE 3174 在市场上具备较强的竞争力。对于追求高效连接解决方案的设计工程师和系统集成商来说,这是一款值得信赖的选择。
    推荐使用:强烈推荐在对连接器可靠性有严格要求的应用中使用。

691317410002参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

691317410002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691317410002数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691317410002 691317410002数据手册

691317410002封装设计

查看详情并下载
Symbol
Footprint
3D Model
