首页  >  产品百科  >  687618200002

687618200002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6876 系列, 18 路, 白色
供应商型号: 7635561
供应商: 海外现货
标准整包数: 5

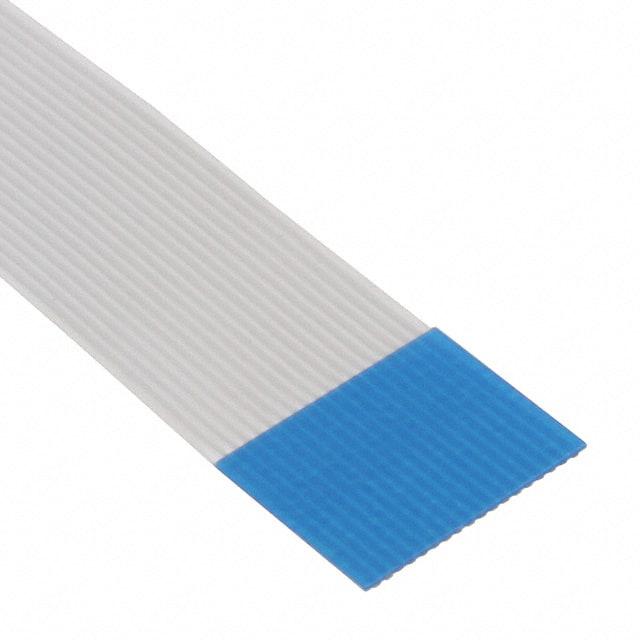

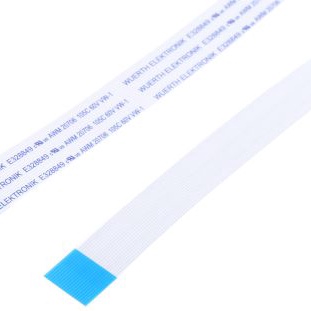

WURTH 扁平带状线缆 687618200002

687618200002概述

    # 零件手册:ZIF 连接器与柔性扁平电缆

    产品简介


    本文介绍了两种类型的电子元器件:ZIF(零插入力)连接器和柔性扁平电缆(FFC)。ZIF连接器主要用于电路板之间及与柔性扁平电缆之间的连接,广泛应用于消费电子、通讯设备、医疗设备及工业控制等领域。而柔性扁平电缆则是一种柔韧且轻薄的电缆,适合于需要高度灵活性的应用场合。

    技术参数


    ZIF连接器
    - 额定电流: 1A
    - 工作电压: 125V
    - 绝缘材料: PET
    - 端子镀层: 100微英寸锡覆盖50微英寸镍
    - 质量等级: 25次插拔循环
    - 操作温度范围: -25°C至+85°C
    - 阻燃等级: UL94-VO
    - 合规性: 无铅,符合RoHS标准
    - 认证: UL认证编号E323964
    - 封装方式: 编带式
    - 结构: 水平表面贴装型、垂直表面贴装型、底部接触型、顶部接触型等
    - 外形: 标准型和低轮廓型
    - 端口类型: 铰链式
    柔性扁平电缆 (FFC)
    - 绝缘材料: PET
    - 端子镀层: 锡
    - 质量等级: 20-25次插拔循环
    - 操作温度范围: -25°C至+85°C
    - 阻燃等级: UL分类758
    - 弯折测试: 180度弯折>20次
    - 耐磨损性: >10,000次
    - 拉出测试: >20次
    - 认证: UL认证编号E328849
    - UL型号: 20706
    - 规格: 0.50毫米和1.00毫米间距
    - 接触设计: 同侧或对侧
    - 长度: 可定制多种长度
    - 引脚数: 可根据需求定制

    产品特点和优势


    - 耐用性强: ZIF连接器的镀锡端子提供出色的导电性能和抗腐蚀能力;FFC具备卓越的弯折耐久性和耐磨性。
    - 高可靠性: 经过多次插拔循环测试,确保长期稳定运行。
    - 灵活的机械设计: ZIF连接器提供多种结构和安装方式,适应不同应用需求。
    - 定制化服务: 提供不同间距、长度及引脚数量的柔性扁平电缆,满足客户多样化的需求。

    应用案例和使用建议


    ZIF连接器广泛应用于各种小型电子产品如笔记本电脑、手机和平板电脑等设备的内部连接。例如,在智能穿戴设备中,这些连接器被用来连接主板和传感器模块。建议在进行设计时考虑设备的工作温度范围,确保连接器可以在极端环境下正常工作。
    FFC主要用于需要高灵活性的场合,例如液晶显示器背光模组内的连接。在组装过程中应注意正确引导FFC进入连接器,并避免过度弯曲以延长其使用寿命。此外,定制化服务可为特定应用提供更合适的柔性扁平电缆,如特定长度或引脚数的定制产品。

    兼容性和支持


    - 兼容性: ZIF连接器与配套的柔性扁平电缆设计用于相互兼容,确保高效稳定的连接。
    - 制造商支持: 提供详尽的技术资料和专业咨询,支持客户进行产品选型和设计集成。

    常见问题与解决方案


    - 问题: 插入时出现困难或损坏
    - 解决方案: 确保插入时动作轻柔,避免使用过大外力导致损伤。
    - 问题: 导电不良
    - 解决方案: 检查端子镀层是否完整,必要时重新涂抹导电膏以提高导电性能。
    - 问题: 弯曲部位损坏
    - 解决方案: 严格按照弯折测试次数使用,定期检查电缆状态,避免超负荷使用。

    总结和推荐


    总体而言,这些ZIF连接器和柔性扁平电缆展示了其在电子设备中的高性能与灵活性。它们具有优异的电气特性和机械稳定性,非常适合用于消费电子、通讯设备、医疗仪器以及工业控制系统等领域。鉴于其定制化的可能性,推荐将这些组件纳入到您的产品设计之中。

687618200002参数

参数
长*宽*高 200mm(长度)*9.5mm(宽度)
零件状态 在售
包装方式 散装

687618200002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687618200002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687618200002 687618200002数据手册

687618200002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 27.524
15+ ¥ 21.2466
25+ ¥ 20.7859
库存: 66
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 137.62
