首页  >  产品百科  >  875036319018

875036319018

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 470μF 2.5V ±20% 4.5mΩ 2000h@ 105°C 8.5A@ 100 kHz 2917 贴片安装 7.3mm*4.3mm*2mm
供应商型号: 1855566
供应商: 海外现货
标准整包数: 5

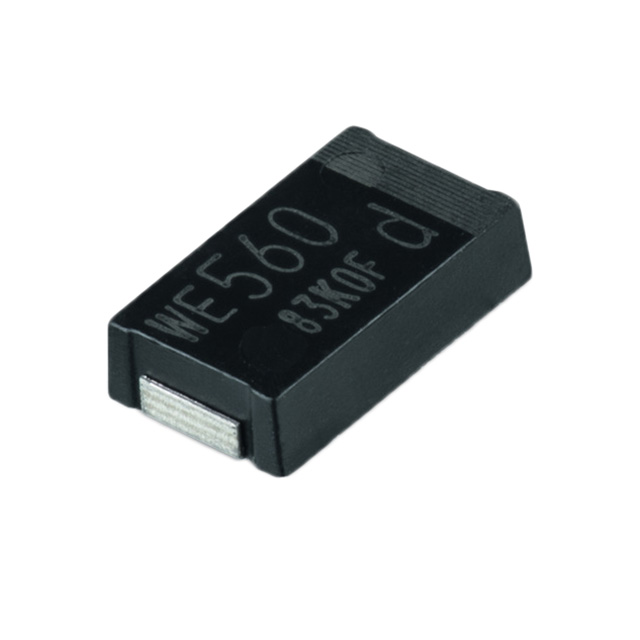

WURTH 铝电解电容 875036319018

875036319018概述

    WCAP-PHLE 铝聚合物电容器

    产品简介


    WCAP-PHLE 铝聚合物电容器 是一款适用于一般电子设备的电子元器件。这类电容器广泛应用于电源管理、信号耦合及滤波电路中,能够为系统提供稳定的电压和电流支持。主要特性包括高容量、低ESR(等效串联电阻)以及良好的温度稳定性。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 尺寸 | 7.3 × 4.3 × 1.9 | mm |
    | 推荐焊盘尺寸 | 4.0 × 2.4 | mm |
    | 容量 | 470 µF
    | 额定电压 | 2.5 V (DC)
    | 脉冲电压 | 3.1 V (DC)
    | 泄漏电流 | 117.5 µA | max |
    | 损耗因子 | 6% | max |
    | 纹波电流 | 8500 mA | max |
    | ESR | 4.5 mΩ | max |

    产品特点和优势


    WCAP-PHLE 铝聚合物电容器 具有多种独特的功能和优势,使其在市场上具备很强的竞争力。其低ESR设计显著减少了内部热量积聚,提升了整体可靠性。高容量和宽泛的工作温度范围使其适用于多种复杂的应用环境。此外,该电容器具有较高的纹波电流承受能力,能够在高动态负载条件下稳定工作,从而满足现代电子系统的需求。

    应用案例和使用建议


    该电容器可用于电源滤波、信号耦合、储能以及电路稳定等场合。例如,在汽车音响系统的电源滤波中,铝聚合物电容器可以有效降低电源噪声,提高音频输出质量。在使用过程中,建议遵循制造商提供的焊接和存储条件以保证最佳性能。对于需要高可靠性应用,如军用或航空航天领域,应先获得书面批准并进行严格的测试。

    兼容性和支持


    此产品与现有大多数PCB布局和焊接工艺兼容,符合IEC 60286-2标准。制造商提供了详尽的技术支持和培训资料,帮助客户更好地理解和应用这些产品。同时,他们还提供了详细的维护和故障排除指南。

    常见问题与解决方案


    1. 问题:长时间未使用导致的漏电流增加
    - 解决办法: 在使用前需施加30分钟的额定工作电压(通过1 kΩ保护电阻)。
    2. 问题:过高的纹波电流导致电容器过热
    - 解决办法: 减少输入纹波电流,或者增加散热措施。
    3. 问题:安装时过度弯曲或压缩造成的损坏
    - 解决办法: 避免在安装过程中对电容器施加机械应力。

    总结和推荐


    WCAP-PHLE 铝聚合物电容器 展现了卓越的性能和广泛的应用潜力。它不仅具备高容量和低ESR的优势,还拥有出色的耐温性和稳定性。强烈推荐在各类通用电子产品中采用此款电容器,特别是在需要高稳定性和可靠性的场合。

875036319018参数

参数
电容值 470μF
额定电压 2.5V
容差 ±20%
ESR-等效串联电阻 4.5mΩ
工作寿命 2000h@ 105°C
纹波电流 8.5A@ 100 kHz
长*宽*高 7.3mm*4.3mm*2mm
通用封装 2917
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

875036319018厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

875036319018数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 875036319018 875036319018数据手册

875036319018封装设计

查看详情并下载
Symbol
Footprint
3D Model
