885382206003

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 22nF ±10% X7R 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 2985608
供应商: 海外现货
标准整包数: 10

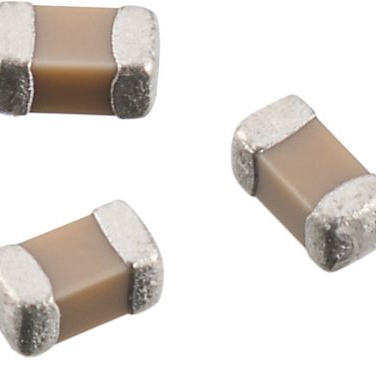

WURTH 陶瓷电容 885382206003

885382206003概述

    WCAP-CSST Soft Termination MLCC X7R0603223K050DFCT1S000

    1. 产品简介


    WCAP-CSST Soft Termination MLCC X7R0603223K050DFCT1S000 是一款陶瓷多层电容(MLCC),专为一般电子设备使用而设计和开发。其主要用途包括消费电子产品、通信设备及工业控制等领域。该电容器采用了X7R陶瓷材料,具备出色的温度稳定性和可靠性。

    2. 技术参数


    - 尺寸:
    - 长度 \( L \): 1.6 mm ± 0.2 mm
    - 宽度 \( W \): 0.8 mm ± 0.1 mm
    - 高度 \( H \): 0.8 mm ± 0.07 mm
    - 焊盘尺寸 \( Fl \): 0.4 mm ± 0.15 mm
    - 电气特性:
    - 电容 \( C \): 22 nF ± 10%
    - 额定电压 \( UR \): 50 V (DC)
    - 损耗因子 \( DF \): 2.5% 最大值
    - 绝缘电阻 \( RISO \): 10 GΩ 最小值
    - 环境条件:
    - 存储条件: 5-35°C,<75% 相对湿度
    - 工作温度范围: -55 至 +125°C
    - 其他特性:
    - 防振动性能: 所有方向,2小时/每方向10-55 Hz/min,振幅0.75 mm 或 10 g
    - 抗焊锡热冲击: 参见焊接曲线
    - 机械弯曲测试: 薄片弯曲至5 mm,压力保持5秒

    3. 产品特点和优势


    - 软端子技术:采用独特的软端子技术,提高了耐冲击和抗振动能力。
    - 高可靠性和稳定性:在极端条件下依然能够保持良好的性能。
    - 高精度:电容值在-10% 到 +10% 之间波动,满足大部分通用需求。
    - 多种焊接方式支持:支持回流焊和波峰焊两种焊接方式,适应不同生产流程。
    - 适用于多种设备:广泛应用于消费电子、通信设备、工业控制等场合。

    4. 应用案例和使用建议


    - 消费电子设备:适用于各种小型手持设备如手机、平板电脑等。
    - 通信设备:适用于网络通信模块中,用于电源滤波和信号耦合。
    - 工业控制设备:适用于自动化设备的电路板,提高系统整体可靠性。
    使用建议:
    - 设计PCB时,应尽量避免机械应力集中点,例如接缝、孔洞、螺纹孔等位置。
    - 在焊接过程中,确保焊料充足且分布均匀,以防止虚焊或脱焊现象。
    - 选择适当的焊接工艺,如回流焊或波峰焊,以适应不同的应用场景。

    5. 兼容性和支持


    该产品与市场上大多数电子元件和设备兼容。厂商提供了详细的技术支持文档,包括焊接曲线、存储条件等,并定期发布可靠性报告。如有疑问,可联系厂商技术支持团队。

    6. 常见问题与解决方案


    - 问题: 焊接后出现短路或断路现象。
    - 解决方案: 确保焊接工艺符合规范,焊料厚度适中,避免焊料溢出造成短路。
    - 问题: 电容值不稳定。
    - 解决方案: 检查环境温度和湿度是否超出额定范围,确保电容在额定条件下使用。

    7. 总结和推荐


    总体而言,WCAP-CSST Soft Termination MLCC X7R0603223K050DFCT1S000 是一款性能稳定、可靠性高的电容器。它在多种应用场合下表现出色,特别是在要求耐冲击和抗振动的场合。强烈推荐给需要高可靠性和高精度电容的应用项目。购买和使用时,请务必遵守制造商的安全使用指南和建议。

885382206003参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

885382206003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885382206003数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885382206003 885382206003数据手册

885382206003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.8295
100+ ¥ 0.7006
500+ ¥ 0.6726
1000+ ¥ 0.6277
2000+ ¥ 0.6277
4000+ ¥ 0.6053
20000+ ¥ 0.6053
40000+ ¥ 0.6053
库存: 1719
起订量: 70 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8.29
直接购买
