691351500005

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距5p插拔式接线端子 插头, 351系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: 8250705
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691351500005

691351500005概述


    产品简介

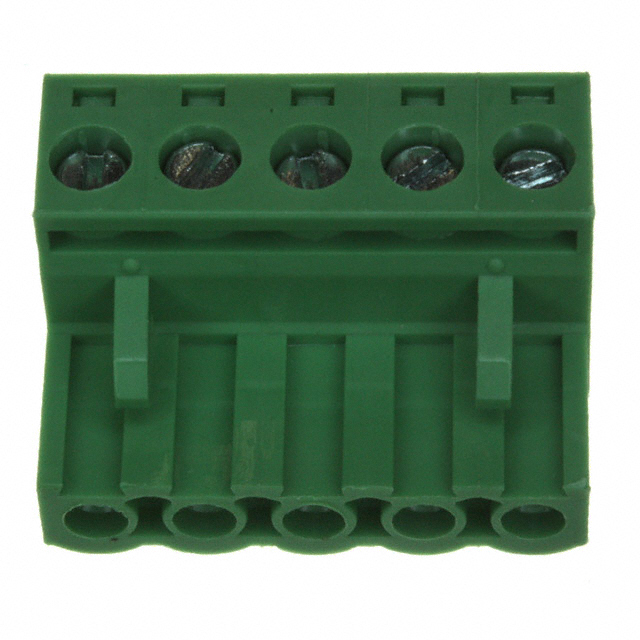

    SERIE 351 - 5.08mm垂直电缆插头
    SERIE 351是一款专为通用电子设备设计的垂直电缆插头。其主要功能是提供可靠的电连接,适用于各种电气控制系统、工业自动化设备及通信设备等领域。该产品采用优质材料制成,具有出色的电气性能和机械强度,能够确保在严苛环境下稳定工作。

    技术参数


    - 尺寸:5.08mm(公差±0.2mm)
    - 绝缘材料:PA 66
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 终端螺丝:镀锌钢槽型螺丝
    - 电线护罩:聚对苯二甲酸丁二醇酯(PhBz)镀锡
    - 工作温度范围:-40°C至105°C
    - 电流额定值:20A
    - 工作电压:300V AC
    - 耐压值:1.6kV(初始),2.5kV(最终)
    - 接触电阻:最大20mΩ
    - 标准认证:cULus、VDE、E315414、40023195
    - 导线适用范围:
    - 实心导线:24-12 AWG / 0.205-3.31 mm²
    - 复绞导线:24-12 AWG / 0.205-3.31 mm²
    - 扭矩:5 Lb.in / 0.5 Nm
    - 电线剥离长度:7-8 mm
    - 螺纹规格:M3
    - 阻燃等级:UL94-V0

    产品特点和优势


    1. 高可靠性:SERIE 351采用了高品质的PA 66绝缘材料和黄铜金属外壳,能够在恶劣环境中保持长期稳定性能。
    2. 宽温度适应性:产品可在-40°C至105°C的温度范围内正常工作,满足多种应用场景的需求。
    3. 高安全性:经过严格的cULus、VDE认证,确保产品在各种复杂条件下的安全性能。
    4. 耐用性强:镀锡处理的电线护罩和镀锌钢槽型螺丝增加了产品的耐久性和抗腐蚀性。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于各种机械设备的控制和信号传输。
    - 通信设备:应用于通信基站、路由器等设备中,确保可靠的数据传输。
    - 交通运输设备:用于汽车、火车和船舶的电气系统,提高系统的可靠性和稳定性。
    使用建议
    - 在安装前,确保电线的剥离长度符合规范(7-8 mm),以避免接触不良。
    - 安装时应按照规定的扭矩(5 Lb.in / 0.5 Nm)紧固螺丝,防止松动导致的接触不良。
    - 对于高温环境,建议在安装过程中采取适当的散热措施,以保证长期稳定运行。

    兼容性和支持


    SERIE 351插头与多种标准接口兼容,可以轻松集成到现有系统中。Wurth Elektronik公司提供全面的技术支持和售后服务,确保用户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过高 | 检查电线是否正确连接,剥离长度是否符合规范(7-8 mm)。 |
    | 插头出现腐蚀 | 更换镀锡的电线护罩,并采取适当的防腐措施。 |
    | 插头无法牢固连接 | 确保螺丝按照规定的扭矩(5 Lb.in / 0.5 Nm)紧固,检查电线的直径是否在适用范围内。 |

    总结和推荐


    SERIE 351垂直电缆插头凭借其卓越的电气性能、宽温度适应性和高可靠性,在多种应用场景中表现出色。特别是对于需要高安全性和稳定性的场合,如工业自动化设备和交通运输设备,SERIE 351是理想的选择。总体来说,这款产品不仅具有强大的市场竞争力,而且能够有效提升用户的系统性能和可靠性。因此,强烈推荐使用SERIE 351插头。

691351500005参数

参数
长*宽*高 25.4mm(长度)*18.2mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691351500005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691351500005数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691351500005 691351500005数据手册

691351500005封装设计

查看详情并下载
Symbol
Footprint
3D Model
