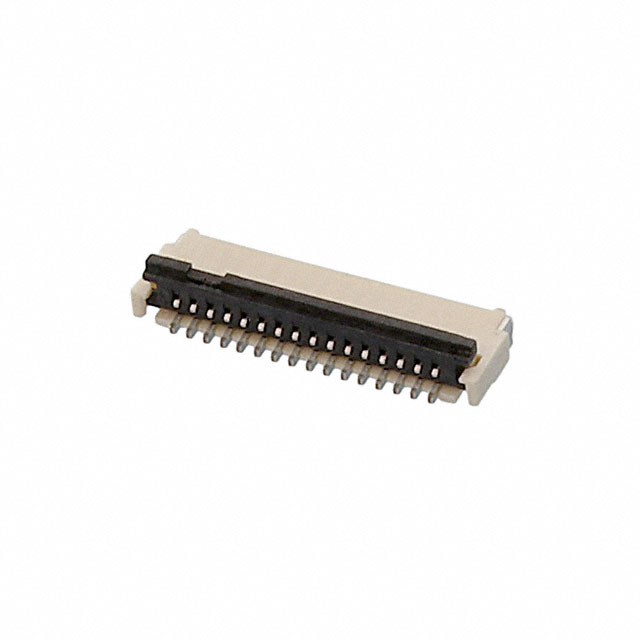

687116182122

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距16p FPC插头 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: BN-687116182122
供应商: 海外现货
标准整包数: 1
WURTH FFC/FPC连接器 687116182122

687116182122概述

    WR-FPC SMT ZIF Horizontal Back Locking 技术手册解析

    1. 产品简介


    WR-FPC SMT ZIF 水平背锁插槽是一款专为通用电子产品设计的连接器组件,具有16个引脚,间距0.5mm。该连接器采用水平背锁结构,可以方便地安装在柔性电路板(FPC)上,适用于消费电子、工业控制和通信设备等多种应用领域。它主要用于提供稳定可靠的信号传输,确保电子设备的正常运行。

    2. 技术参数


    | 参数 | 规格 | 单位 |
    |
    | 引脚数量 | 16
    | 引脚间距(中间距离) | 7.5 | mm |
    | 长度(L) | 10 | mm |
    | 长度(L1) | 9.42 | mm |
    | 长度(L2) | 8.55 | mm |
    | 耐用性 | 20 M次接合循环
    | 工作电压 | 50 | V |
    | 绝缘电阻 | 500 MΩ最小
    | 接触电阻 | 30 mΩ最大
    | 工作温度范围 | -55 至 +85 °C

    3. 产品特点和优势


    - 水平背锁设计:这种独特的结构可以提高连接器的稳定性,防止意外脱落。
    - 耐用性强:设计用于20百万次接合循环,满足长期使用需求。
    - 高性能绝缘材料:采用LCP作为绝缘材料,具有优异的耐热性和阻燃性。
    - 易于安装:提供标准尺寸,方便快捷地安装在FPC上。
    - 可靠性高:通过国际标准认证,符合RoHS、REACH标准,确保产品安全环保。

    4. 应用案例和使用建议


    - 应用案例:WR-FPC SMT ZIF水平背锁插槽广泛应用于消费电子产品、工业控制设备及通信设备中。例如,在智能手机和平板电脑中,它可以用于连接屏幕和主板;在工业自动化设备中,可以用于传感器和控制器之间的连接。
    - 使用建议:在安装过程中,建议使用配套的焊盘图案,并遵循推荐的回流焊接曲线。为了延长使用寿命,避免重复施加过大的力于连接器上。建议在清洁过程中使用无刷方法,以防止功能区域变形。

    5. 兼容性和支持


    - 兼容性:此连接器设计与特定类型的柔性电路板(FPC)相匹配,确保与其他电子元件的良好兼容性。
    - 支持和服务:厂商提供全面的技术支持和售后服务,包括详细的预处理指南和定期的可靠性评估检查。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚变形 | 使用轻柔的安装工具,并确保正确对齐。|
    | 焊接后接触不良 | 检查焊接过程是否符合规范,必要时重新焊接。|
    | 使用过程中接触电阻增大 | 清理连接器表面,去除可能的污染物。|

    7. 总结和推荐


    WR-FPC SMT ZIF水平背锁插槽凭借其稳定可靠的设计、广泛的适用性和优越的性能,在多种应用领域表现出色。对于需要高可靠性连接解决方案的用户来说,这款连接器是一个值得推荐的选择。然而,在涉及高安全标准的应用场景中,强烈建议在使用前咨询厂商并执行额外的可靠性评估。

687116182122参数

参数
端接 焊盘
触头镀层
外壳颜色 乳白色
额定电流 500mA
板上高度 950μm
针脚数 16pin
间距 500μm
扁平柔性类型 FFC,FPC
连接器/触头类型 底部
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

687116182122厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687116182122数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687116182122 687116182122数据手册

687116182122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1538 ¥ 18.3719
100+ $ 1.7908 ¥ 15.2755
500+ $ 1.573 ¥ 13.4177
1000+ $ 1.2947 ¥ 11.0438
库存: 50
起订量: 44 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.37
直接购买
加入购物车
