861141386028

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 1mF 400V ±20% 3000h@ 105°C 2.65A@ 120Hz,3.657A@ 100kHz 卡入式安装,按扣安装,通孔安装 35mm*35mm*67mm
供应商型号: 4061393
供应商: 海外现货
标准整包数: 1
WURTH 铝电解电容 861141386028

861141386028概述

    电子元器件产品技术手册:Würth Elektronik eiSos 的铝电解电容器

    产品简介

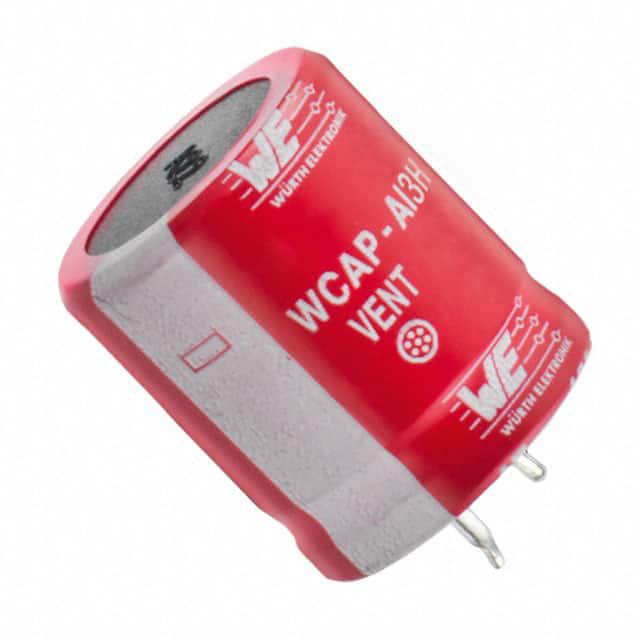

    Würth Elektronik eiSos 的铝电解电容器(型号 WCAP-AI3H)是一款设计用于一般电子设备的高品质电容器。这款电容器的主要功能是储存和释放电能,适用于各种电压稳定、滤波和能量存储需求。它特别适合于工业控制、电源管理、信号处理等领域,因其高容量(1000 µF)和高耐压(400 V DC)的特点而受到广泛欢迎。

    技术参数


    - 尺寸:直径 35 mm ±1 mm,长度 65 mm ±2 mm。
    - 额定电压:400 V DC。
    - 电容值:1000 µF ±20%。
    - 泄漏电流:5 分钟内 ≤ 1897.37 µA。
    - 损耗因子:≤ 20%。
    - 纹波电流:120 Hz @ 105 °C 下的最大值为 2650 mA。
    - 工作温度范围:-25 °C 至 +105 °C。
    - 储存条件:5 °C 至 35 °C,相对湿度 < 75%。
    - 端子标记:通过爪式紧固件上的负极标志和套筒上的色带标志识别极性。

    产品特点和优势


    1. 高容量与耐压:1000 µF 和 400 V DC 的组合使得该电容器非常适合高电压和大容量的应用需求。
    2. 优异的热稳定性:能够在广泛的温度范围内保持稳定的性能。
    3. 低损耗因子:较低的损耗因子确保了更高的效率和更少的能量损失。
    4. 良好的机械强度:外壳设计能够承受较高的机械应力,保证长期可靠性。

    应用案例和使用建议


    - 工业控制:适用于需要稳定电源输出的控制系统。
    - 通信设备:用于信号滤波和能量存储。
    - 可再生能源系统:如太阳能逆变器,提供高效的能量存储解决方案。
    使用建议:
    - 确保电容器安装时正负极正确连接,避免反接导致损坏。
    - 在焊接过程中,避免电容器主体直接接触焊锡池,建议从PCB另一侧进行焊接。
    - 使用适当的清洁剂清洗后,应充分干燥以防止任何残留物影响性能。

    兼容性和支持


    该产品已通过 REACH 和 RoHS 认证,符合环保要求。Würth Elektronik 提供全面的技术支持和售后服务,确保客户在整个生命周期内都能获得帮助和支持。

    常见问题与解决方案


    1. 问:如何判断电容器是否损坏?
    - 答:检查是否有明显的物理损伤,或者测量其电容值是否偏离正常范围。
    2. 问:如何处理过高的纹波电流?
    - 答:增加额外的电容或调整电路设计以降低纹波电流水平。

    总结和推荐


    总体而言,Würth Elektronik eiSos 的铝电解电容器凭借其卓越的性能、可靠性和广泛的应用场景,是一款值得信赖的选择。对于需要高容量和高耐压的应用场合,这款电容器无疑是理想之选。因此,我们强烈推荐此产品给所有寻求高性能电子元件的工程师和技术人员。

861141386028参数

参数
电容值 1mF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.65A@ 120Hz,3.657A@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 35mm*35mm*67mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

861141386028厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

861141386028数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 861141386028 861141386028数据手册

861141386028封装设计

查看详情并下载
Symbol
Footprint
3D Model
