691343510008

产品分类:
厂牌: WURTH

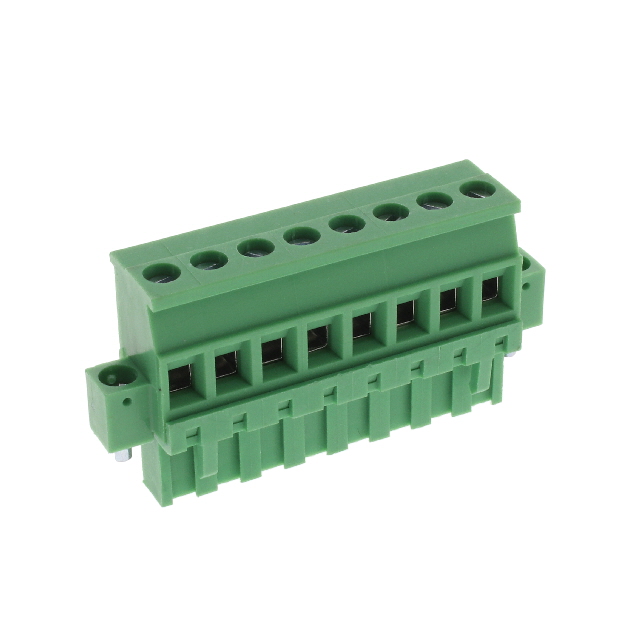

产品描述: Wurth Elektronik 5.08mm间距8p插拔式接线端子 插头, 3435系列, 1.6 kV, 焊接, 绿色
供应商型号: BN-691343510008
供应商: 海外现货
标准整包数: 1
WURTH  691343510008

691343510008概述

    # 技术手册:SERIE 3435 - 5.08mm 水平电缆插头产品介绍

    产品简介


    SERIE 3435 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的一款高质量电子元器件,专为现代电子设备设计。该产品适用于水平电缆入口,并配备挂钩及固定板,支持各种工业及消费类电子产品应用。其主要功能是为电路提供可靠的连接点,同时满足高电流、高电压及耐热需求。典型应用领域包括汽车电子、工业控制、家用电器及通信设备。

    技术参数


    以下是 SERIE 3435 的关键技术规格:
    | 类别 | 参数 |

    | 材料 | 绝缘体:PA 66 |
    金属外壳:黄铜 (CuZn) |
    端子螺钉:镀锌钢 |
    线缆护套:PhBz 镀锡 |
    固定板螺钉:镀锌钢(M2.5) |
    | 工作温度范围 | -40°C 至 +105°C |
    | 电气特性 | 最大电流:15A(cUL认证),17A(VDE认证) |
    工作电压:300VAC(cUL认证),300VAC(VDE认证) |
    耐压值:1.6kV(cUL认证),2.5kV(VDE认证) |
    | 接触电阻 | ≤20mΩ |
    | 尺寸 | 插针间距:5.08mm |
    适配线缆范围:实心导线 24-12 AWG 或 0.205-3.31 mm² |
    多股导线 24-12 AWG 或 0.205-3.31 mm² |

    产品特点和优势


    SERIE 3435 的主要特点如下:
    - 使用环保材料,符合 RoHS 和无铅标准。
    - 具有优异的机械强度和电气性能。
    - 提供多种连接方式,适应不同线缆规格。
    - 可靠的接触电阻,确保稳定的电流传输。
    - 在高温环境下仍能保持良好性能。
    这些特点使其成为一种高效且耐用的连接解决方案,广泛应用于需要高安全性与可靠性的场合。

    应用案例和使用建议


    应用案例
    SERIE 3435 在以下场景中表现出色:
    - 汽车电子:作为车载导航系统的电源接口。
    - 工业自动化:用于机器人手臂控制器的多芯连接。
    - 智能家居:连接智能家居网关设备到局域网络。
    使用建议
    1. 选择合适的线缆规格:根据实际电流负载选择适当尺寸的线缆。
    2. 安装前检查:确保螺钉完全拧紧以避免松动。
    3. 环境适应性:尽量避免暴露于极端温度或化学腐蚀环境中。

    兼容性和支持


    SERIE 3435 与 Würth Elektronik 的其他配套工具和产品完全兼容。公司提供详尽的技术支持文档,并可通过官方网站获取最新资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头插入困难 | 确保线缆剥皮长度为 6-7mm,并清洁插针表面 |
    | 接触不良 | 检查端子螺钉是否拧紧到位 |
    | 长时间使用后接触电阻增大 | 定期清理插针以去除氧化层 |

    总结和推荐


    综上所述,SERIE 3435 是一款高性能、多功能的电子元器件,尤其适合需要高可靠性连接的应用场景。其卓越的机械与电气性能、良好的兼容性及便捷的操作流程使其在市场上具有很强的竞争优势。对于追求品质和安全性的用户而言,此款产品是一个值得信赖的选择。
    推荐指数:★★★★★

691343510008参数

参数
长*宽*高 50.8mm(长度)*26mm(宽度)
安装方式 导线安装
包装方式 散装

691343510008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691343510008数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691343510008 691343510008数据手册

691343510008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.5434 ¥ 98.4652
10+ $ 10.4786 ¥ 89.3825
50+ $ 9.8494 ¥ 84.0154
100+ $ 9.0024 ¥ 76.7905
400+ $ 7.3084 ¥ 62.3407
库存: 14
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 98.46
