691304530004

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距4p插拔式接线端子 插头, WR-TBL系列, 2.5 kV 交流, 300 V 交流, 焊接, 绿色
供应商型号: 10B-3768003-4
供应商: 国内现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691304530004

691304530004概述

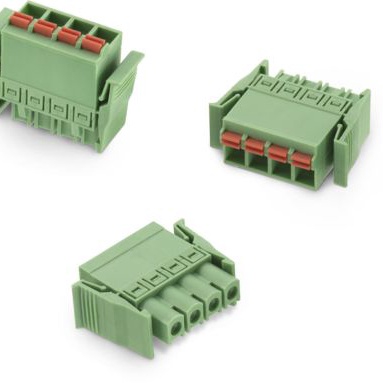

    # WR-TBL Series 3045 - 5.08 mm Screwless Plug Vertical Cable Entry with Plastic Latches

    产品简介


    WR-TBL 系列 3045 是一种专门设计用于一般电子设备的插头连接器,采用螺母固定方式,支持垂直电缆进入。该连接器具备塑料锁扣设计,适用于广泛的应用领域,如消费电子、工业控制设备和家用电器等。此外,它可广泛应用于需要高可靠性和高安全性的电路系统中,尤其是在标准条件下不会引发严重人身伤害或死亡的场合。

    技术参数


    以下是 WR-TBL 系列 3045 的关键技术和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 针数 | 4
    | 引脚到引脚距离(中间) | 15.24 | mm |
    | 长度 | 20.32 | mm |
    | 插拔力 | 5.08 ±0.30 | mm |
    | 工作电压 | 300 | V (AC) |
    | 耐压 | 2500 | V (AC) |
    | 接触电阻 | 20 | mΩ |
    | 额定电流 | 16 | A |
    | 工作温度范围 | -40 至 +105 | °C |
    | 绝缘材料阻燃等级 | UL94 V-0
    | 额定电流 | 16 | A |
    | 适用导线直径 | 3.31至0.129 | mm² |
    | UL 认证编号 | E315414

    产品特点和优势


    - 坚固耐用:由铜合金制成的端子,锡镀表面处理,能够确保长期稳定工作。
    - 高可靠性:工作电压达 300V (AC),耐压高达 2500V (AC),保证了在高压环境下的可靠性能。
    - 广泛适用性:适用于不同截面的电线,从 12 AWG 到 26 AWG,覆盖了大多数电子应用需求。
    - 快速安装:采用无螺母固定方式,节省安装时间并降低安装成本。

    应用案例和使用建议


    应用案例
    - 消费电子:适用于各种便携式电子产品如手机充电器、平板电脑适配器等。
    - 工业控制:可用于工厂自动化系统中的传感器信号传输。
    - 家用电器:可用于洗衣机、空调、冰箱等家电内部电路连接。
    使用建议
    - 在使用前应检查所有技术参数,确保符合应用需求。
    - 安装过程中避免对连接器施加过度的机械应力,以免损坏连接器。
    - 选择合适的电线截面以确保良好的接触和散热效果。
    - 在使用前需进行必要的可靠性评估,特别是在高安全和高可靠性要求的应用中。

    兼容性和支持


    - 该产品与其对应的 Würth Elektronik 工具兼容。
    - 厂商提供技术支持和售后服务,包括产品认证和性能验证服务。
    - 如需定制化解决方案,可联系销售工程师获取支持。

    常见问题与解决方案


    问题一:接触不良
    - 原因:电线未正确安装或电线与插头之间存在污物。
    - 解决方法:重新安装电线,确保正确接线并清洁插头和电线。
    问题二:连接器损坏
    - 原因:过大的机械应力或不当的安装方式导致连接器受损。
    - 解决方法:避免过度操作连接器,并按照手册推荐的方法进行安装。
    问题三:焊接问题
    - 原因:不符合 Würth Elektronik 的焊接规范。
    - 解决方法:遵循厂商提供的焊接指南,必要时进行验证。

    总结和推荐


    WR-TBL 系列 3045 连接器以其高可靠性和广泛应用性,在一般电子设备中表现出色。其坚固的设计和可靠的性能使其成为众多应用的理想选择。考虑到其多样化的应用领域和完善的售后服务,强烈推荐该产品作为电子设备的首选连接器。对于需要高安全性和高可靠性的应用,建议在使用前进行详细的技术评估和验证。

691304530004参数

参数
长*宽*高 20.32mm*10.6mm*26.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691304530004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691304530004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691304530004 691304530004数据手册

691304530004封装设计

查看详情并下载
Symbol
Footprint
3D Model
