首页  >  产品百科  >  632121300001

632121300001

产品分类: USB/DVI/HDMI 连接器
厂牌: WURTH
产品描述: Wurth Elektronik, 内存卡槽, 13针, 2.0mm节距, 母座
供应商型号: BN-632121300001
供应商: 海外现货
标准整包数: 1
WURTH USB/DVI/HDMI 连接器 632121300001

632121300001概述


    产品简介

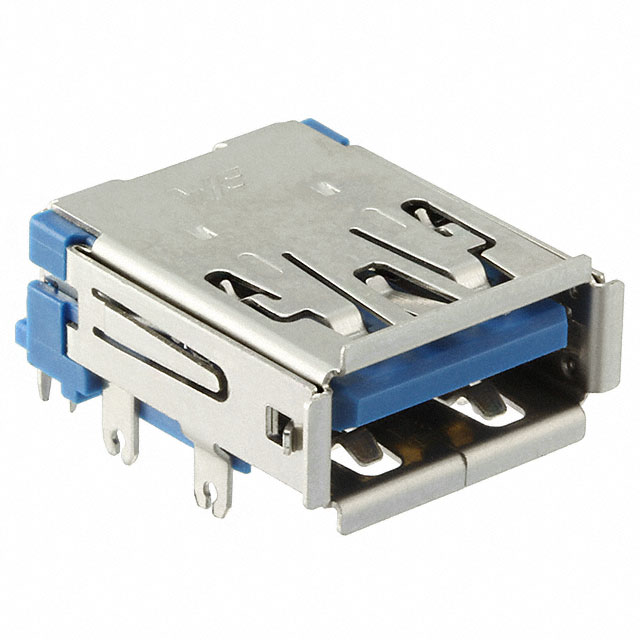

    本电子元器件是一款USB3.1 Type A插座(水平直插式),适用于电源传输(Power Delivery)。它采用了先进的材料和设计,广泛应用于各种消费电子产品、工业设备及汽车电子等领域。该产品为垂直安装设计,提供稳定可靠的电气连接,满足现代电子设备对高速数据传输和大电流需求的应用场景。

    技术参数


    材料特性
    - 绝缘体:PA9T
    - 阻燃等级:UL94-V0
    - 颜色:蓝色
    - 接触材料:铜合金
    - 接触电镀:金镍钯复合层
    接触参数
    - 接触面积:30μ英寸镍钯+2μ英寸金
    - 焊接尾部区域:100至200μ英寸锡
    环境参数
    - 操作温度:-20°C 至 +85°C
    - 符合标准:无铅且符合RoHS标准
    电气参数
    - 最大电流承载能力:5安培
    - 最大工作电压:20V直流
    - 耐压值:100伏交流/分钟
    - 绝缘电阻:> 100兆欧
    - 接触电阻:
    - 引脚1和引脚4:最大30毫欧
    - 其他引脚:最大50毫欧
    机械参数
    - 插入力:最大35牛顿
    - 拔出力:最小10牛顿
    焊接工艺
    - 支持无铅波峰焊接和回流焊接过程

    产品特点和优势


    该USB3.1 Type A插座具有多种独特功能和优势:
    1. 高可靠性:5000次插拔循环测试证明其出色的耐用性和可靠性。
    2. 广泛的温度适应性:能在极端温度下保持稳定性能。
    3. 卓越的电气性能:低接触电阻和高耐压值确保可靠的数据传输和电力传输。
    4. 兼容性强:设计与现有USB标准兼容,便于集成到不同设备中。
    5. 安全合规:符合RoHS和无铅标准,确保环保和人体健康。

    应用案例和使用建议


    该插座广泛应用于笔记本电脑、台式机、游戏主机等需要高速数据传输和大电流供电的场合。在实际应用中,建议根据具体应用场景调整安装方式,例如:
    - 散热设计:由于高电流承载,考虑加入散热措施以保证长期稳定性。
    - 防护措施:在可能遭受物理损伤的环境中增加额外保护措施。

    兼容性和支持


    该产品与USB3.1标准完全兼容,可与其他符合USB标准的设备无缝对接。制造商提供全面的技术支持,包括详细的安装指南、技术咨询以及保修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座接触不良 | 确保插座与引脚接触良好,清洁插座内部,检查是否有氧化现象。 |
    | 插拔时出现噪音 | 确认插座安装牢固,插座内部无异物,适当润滑金属部件。 |

    总结和推荐


    总体来看,这款USB3.1 Type A插座凭借其卓越的电气性能、高可靠性以及广泛的应用场景,成为现代电子设备的理想选择。无论是对于追求高效能和高稳定性的工程师还是消费者,都是值得信赖的产品。因此,我们强烈推荐使用该产品。

632121300001参数

参数
类型 USB-A
公母头 插头
规格 USB 3.0 (USB 3.1 Gen 1, Superspeed)
额定电压 20VDC
端口数 1
触头数量 11
长*宽*高 15.1mm*18.83mm*17mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

632121300001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

632121300001数据手册

厂牌 PDF简要描述 下载
WURTH USB/DVI/HDMI 连接器 WURTH 632121300001 632121300001数据手册

632121300001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.8841 ¥ 33.1314
50+ $ 3.8478 ¥ 32.8217
100+ $ 3.3638 ¥ 28.6932
1000+ $ 2.4321 ¥ 20.7458
库存: 50
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 331.31
直接购买
加入购物车
