662024235922

厂牌: WURTH
产品描述: Wurth Elektronik 3.0mm间距24p双排排针, WR-MPC3系列, 垂直
供应商型号: 732-4821-5-ND
供应商: Digi-Key
标准整包数: 1

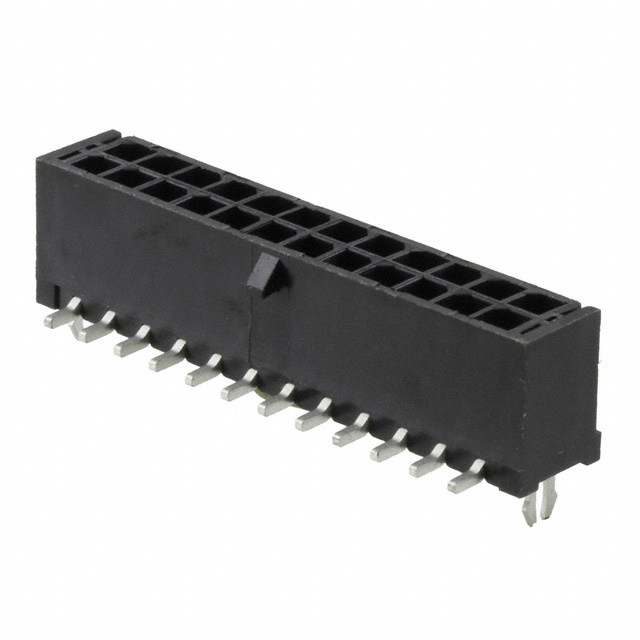

WURTH 矩形连接器 - 针座 - 公插针 662024235922

662024235922概述

    3.00mm Male Dual Row SMT Vertical Header with THT Metal Clip 技术手册解析

    1. 产品简介


    3.00mm Male Dual Row SMT Vertical Header with THT Metal Clip 是一种专为表面贴装技术(SMT)设计的电子连接器。该连接器采用垂直安装方式,并配有一个金属夹片用于传统的通孔焊接(THT)。它适用于多种电子设备和系统,包括通信设备、计算机系统、工业控制系统等领域。该产品主要用于实现电路板之间的信号传输和电力分配。

    2. 技术参数


    - 材料:
    - 绝缘体: LCP
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触类型: 冲压
    - 接触镀层: 锡
    - 质量等级: 25次插拔循环
    - 间距: 3.00mm
    - 环境参数:
    - 工作温度范围: -40°C 至 105°C
    - 防火等级: UL94-V0
    - 电气参数:
    - 电流承载能力: 5A
    - 工作电压: 250V AC
    - 绝缘电阻: >1000 MΩ
    - 耐压: 1500V AC/MN
    - 接触电阻: ≤10 mΩ
    - 认证: E323964 认证
    - 包装: 管装

    3. 产品特点和优势


    - 高可靠性: 可承受高达25次插拔循环,确保长期稳定运行。
    - 环境适应性强: 工作温度范围广,适合各种严苛环境。
    - 兼容性强: 支持SMT和THT两种安装方式,灵活适应不同应用场景。
    - 高性能: 低接触电阻(≤10 mΩ),保证高效的电能传输。
    - 环保: RoHS 和无铅认证,符合环保标准。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备
    - 计算机系统
    - 工业控制系统
    使用建议:
    - 在选择应用时,应考虑工作环境的温度和湿度条件,以确保产品的正常运行。
    - 确保正确的插拔次数不超过产品规定的寿命限制,避免频繁插拔导致的损耗。
    - 对于高温和低温环境,建议进行额外的温度测试,以验证产品的性能稳定性。

    5. 兼容性和支持


    该产品可以与其他标准SMT和THT电子元器件兼容,易于集成到现有系统中。制造商提供了详细的技术文档和支持服务,确保用户能够顺利使用和维护该产品。此外,对于特殊应用场景如航空航天和医疗设备,用户需要事先取得制造商的书面批准。

    6. 常见问题与解决方案


    - 问题1: 插拔过程中接触不良。
    - 解决方案: 检查接触点是否清洁,如有必要可重新涂覆镀锡层。
    - 问题2: 连接器出现异常发热现象。
    - 解决方案: 检查是否有过载情况,确认电缆规格与连接器匹配,并确保散热良好。
    - 问题3: 电气性能不稳定。
    - 解决方案: 测试接触电阻和绝缘电阻,如超出标准值需更换新的连接器。

    7. 总结和推荐


    总结: 该款3.00mm Male Dual Row SMT Vertical Header with THT Metal Clip连接器具有出色的可靠性、广泛的温度适应性和高效电能传输的特点。它适用于多种高要求的应用场景,且具备环保特性,符合RoHS标准。
    推荐: 强烈推荐使用这款连接器,特别是在需要高性能、高可靠性的应用场景中。对于专业应用领域如航空航天和医疗设备,务必事先咨询制造商以获取相应的技术支持和认证。

662024235922参数

参数
触头镀层厚度 - 配接 -
触头镀层 - 配接
排数 2
防护等级 -
颜色 黑色
间距-配接 3mm
针脚数 24pin
额定电流 5A
类型 Header,Locking Ramp
安装方式 贴片安装
零件状态 在售
包装方式 管装

662024235922厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

662024235922数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 662024235922 662024235922数据手册

662024235922封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1428 ¥ 26.5567
10+ $ 2.963 ¥ 25.037
250+ $ 2.3934 ¥ 20.224
500+ $ 2.223 ¥ 18.7845
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.55
