870025574003

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 68μF 25V ±20% 20mΩ 2000h@ 105°C 225mA@ 120Hz,4.5A@ 100 kHz 通孔安装 8mm*8mm*9mm
供应商型号: 10B-2466534-4
供应商: 国内现货
标准整包数: 1

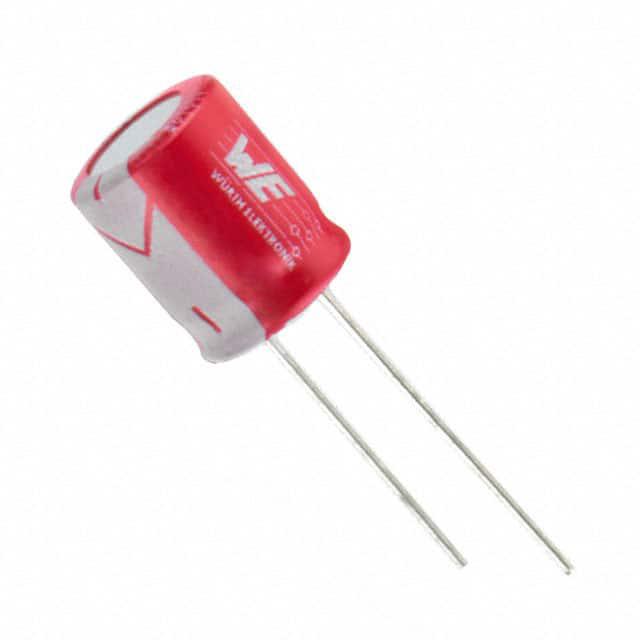

WURTH 铝电解电容 870025574003

870025574003概述

    WCAP-PTG5 Aluminum Polymer Capacitors

    1. 产品简介


    WCAP-PTG5是一款采用铝聚合物材料的电容器,主要适用于各类通用电子设备。该电容器具有68 µF的标称电容值和25 V的额定电压。它的主要功能是储存电荷并在需要时释放,广泛应用于消费电子产品、通信设备、电源供应系统等领域。

    2. 技术参数


    - 电容值:68 µF(容差±20%)
    - 额定电压:25 V (DC)
    - 漏电流:最大340 μA(120 Hz下)
    - 损耗因子:最大8%(120 Hz)
    - ESR(等效串联电阻):最大20 mΩ(100 kHz @ 105°C)
    - 纹波电流:最大4500 mA(0.25 V;120 Hz)
    工作温度范围:-55°C 到 +105°C
    储存条件:推荐存储温度为35°C,相对湿度低于45%

    3. 产品特点和优势


    WCAP-PTG5的最大特点是其高可靠性与长寿命,可以在广泛的温度范围内稳定工作。它具备出色的纹波电流处理能力,确保即使在极端条件下也能保持稳定的电容值和低损耗。此外,它还拥有良好的机械稳定性,不易因振动或冲击导致损坏。

    4. 应用案例和使用建议


    WCAP-PTG5可广泛应用于各种设备中,例如笔记本电脑、平板电脑、手机充电器和电源适配器。在设计电路时,应注意以下几点以优化其性能:
    - 极性处理:电容器具有极性,在安装时要正确区分正负极,避免反接导致损坏。
    - 过压保护:避免施加高于额定电压的电压,以防止漏电流激增和电容器损坏。
    - 温度管理:尽量将工作温度控制在-55°C到+105°C之间,以延长使用寿命。

    5. 兼容性和支持


    WCAP-PTG5与大多数电子设备兼容,特别是在需要大容量和高稳定性电容器的应用中。Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持,包括产品选型、设计咨询和售后维护服务。如果需要特殊用途的应用,公司亦能提供定制化服务。

    6. 常见问题与解决方案


    - 问题一:安装过程中电容器爆裂
    解决方案:确保焊接过程符合标准,避免电容器体直接接触热熔锡。
    - 问题二:长时间存放后电容值下降
    解决方案:在使用前应用额定电压进行30分钟预充电。
    - 问题三:安装后出现漏电流增加
    解决方案:检查是否遵循正确的安装规范,确认极性正确无误。

    7. 总结和推荐


    综上所述,WCAP-PTG5是一款值得推荐的产品。其优良的电气性能和可靠性使其成为众多应用场合的理想选择。对于需要高性能、高可靠性的应用,尤其是需要应对宽温度范围的应用,这款电容器将是理想的选择。推荐给需要在通用电子设备中使用高性能电容器的设计工程师和采购经理。

870025574003参数

参数
电容值 68μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ
工作寿命 2000h@ 105°C
纹波电流 225mA@ 120Hz,4.5A@ 100 kHz
长*宽*高 8mm*8mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

870025574003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

870025574003数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 870025574003 870025574003数据手册

870025574003封装设计

查看详情并下载
Symbol
Footprint
3D Model
