691201720002S

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2012S系列, 2路, 5mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 691201720002S
供应商: 国内现货
标准整包数: 5

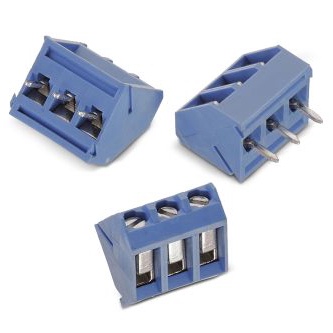

WURTH 接线板-线至板 691201720002S

691201720002S概述


    产品简介


    产品名称:WERI PART NO: 691 201 720 0xxS
    该产品为SERIE 201S系列电缆接线端子,适用于广泛的电子设备连接需求。它具备45°电缆入口设计,采用上升式笼式端子结构,能够方便地安装于桌面或墙板上。此系列产品特别适合用于工业控制、信号传输及电力系统等领域。

    技术参数


    - 尺寸规格:B = (nb. pin x pitch)
    - 材料:
    - 绝缘体:PA6/66
    - 阻燃等级:UL94V0
    - 颜色:灰色
    - 金属外壳:钢/锌
    - 端子螺丝:钢/锌
    - 导线护套:铜合金/镍+锡
    - 环境参数:
    - 工作温度范围:-30°C至+120°C
    - 标准认证:
    - UL VDE认证
    - 工作电压:300VAC/130VAC
    - 耐压:1.6kV/1.25kV
    - 机械参数:
    - 固态导线:30-12 AWG / 0.05-3.31 mm²
    - 缠绕导线:30-12 AWG / 0.05-3.31 mm²
    - 扭矩:4Lb.In / 0.5 Nm
    - 导线剥皮长度:6 mm
    - 螺丝:M3
    - 距离:5 mm
    - 接触电阻:≤20 mΩ
    - 焊接参数:
    - 符合JEDEC无铅波峰焊接规范

    产品特点和优势


    独特功能和优势:
    - 45°电缆入口:提供便捷的电缆接入角度,减少空间占用并便于操作。
    - 上升式笼式端子结构:简化安装过程,提高可靠性。
    - 高阻燃等级:确保在极端环境下也能保持良好的性能和安全性。
    - 宽广的工作温度范围:适用于各种恶劣环境条件,如高温、低温场合。
    - 高标准认证:符合国际标准(UL VDE),确保产品在关键应用中的可靠性和安全性。

    应用案例和使用建议


    应用案例:
    此系列产品广泛应用于工业自动化控制系统、信号传输线路及电力系统等领域。例如,在工厂自动化设备中作为信号和电源连接器,保障系统的稳定运行。
    使用建议:
    - 在使用前请仔细阅读产品技术手册,并遵循手册中的安装指南。
    - 避免过度用力操作产品,以防止损坏接触部件。
    - 定期检查导线连接状态,确保长时间可靠使用。
    - 对于特殊应用,如需要更高安全性的场合,建议进行充分的安全评估和验证。

    兼容性和支持


    兼容性:
    该产品与Würth Elektronik公司的其他连接器产品和工具具有良好的兼容性,确保在使用过程中不会出现兼容性问题。
    支持:
    - 通过官方技术支持渠道,获取详尽的产品文档和技术指导。
    - 参考制造商提供的可靠性测试报告,了解产品的各项性能指标。

    常见问题与解决方案


    常见问题:
    1. 导线接触不良
    - 解决方法:重新剥离导线,确保剥皮长度正确,重新连接并紧固螺钉。
    2. 产品无法耐受高温环境
    - 解决方法:检查产品是否在规定的温度范围内使用,避免超出温度限制。
    3. 焊接时出现虚焊现象
    - 解决方法:确保焊接过程严格按照制造商的技术规范执行,建议使用波峰焊接工艺。

    总结和推荐


    总结:
    该产品具有出色的性能和稳定性,适用于各种工业应用环境。其独特的45°电缆入口设计和高可靠性使它成为众多客户的首选。对于需要长期稳定工作的场合,这款产品是一个非常不错的选择。
    推荐:
    鉴于其优异的性能和广泛应用性,我们强烈推荐该产品用于各类工业自动化和信号传输项目。然而,考虑到产品的具体应用环境和客户的具体要求,建议在采购前进行详细的技术评估和测试。

691201720002S参数

参数
长*宽*高 10.6mm(长度)*12.5mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691201720002S厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691201720002S数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691201720002S 691201720002S数据手册

691201720002S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 9.2472
65+ ¥ 9.0458
125+ ¥ 8.8512
250+ ¥ 7.9797
1250+ ¥ 7.1821
库存: 330
起订量: 55 增量: 0
交货地:
最小起订量为:5
合计: ¥ 46.23
