970250324

产品分类: 其他工具
厂牌: WURTH
产品描述: 伍尔特 六角螺纹支架, 25mm长, M3螺纹, 内螺纹/内螺纹
供应商型号: 2987919
供应商: 海外现货
标准整包数: 1
WURTH 其他工具 970250324

970250324概述

    电子元器件产品技术手册解析

    产品简介

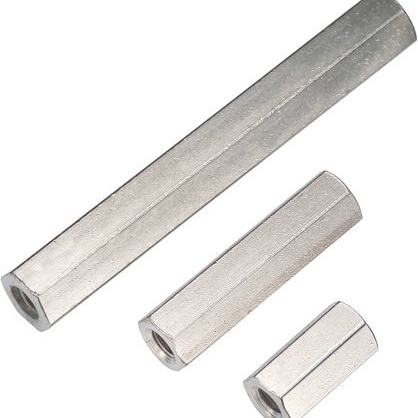

    本产品是一款名为WA-SBRII的黄铜螺纹安装柱(Brass Spacer Stud),型号为970250324。这种电子元器件主要用于一般电子设备中,其主要功能是作为机械固定和电气连接的基础。它适用于各种工业及消费类电子产品,包括但不限于手持设备、控制面板、通信设备等领域。

    技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 长度 L | 25 | mm |
    | 内螺纹规格 Ti | M3 | - |
    | 内螺纹长度 Tli | 10 | mm |
    | 扳手开口宽度 SW | 5.5 | - |
    材料:黄铜
    表面处理:镍
    认证:
    - RoHS合规性(2011/65/EU 和 2015/863)
    - REACH合规性((EC)1907/2006)
    - 无卤素(IEC 61249-2-21)
    - 无卤素(JEDEC 709B)
    - 操作温度范围:-55°C 至 +150°C
    - 存储条件:温度<40°C;相对湿度<75%
    - 潮湿敏感度等级(MSL):1级

    产品特点和优势


    WA-SBRII黄铜螺纹安装柱具有以下显著特点和优势:
    1. 高强度:采用黄铜材料,具有良好的机械强度和耐腐蚀性,能够在恶劣环境下长期稳定运行。
    2. 精确的尺寸公差:长度和内螺纹尺寸经过精密加工,确保了装配时的高度准确性和可靠性。
    3. 环保材料:采用无卤素材料,符合国际环保标准,适合在环保要求严格的场合使用。
    4. 广泛的操作温度范围:能够在-55°C至+150°C的极端环境中稳定工作,保证了广泛的适用性。
    5. 便捷的安装方式:使用内螺纹设计,方便通过工具进行安装,提高了安装效率。

    应用案例和使用建议


    应用案例:
    此产品广泛应用于通信设备、控制面板以及各类手持设备中,作为结构支撑件使用。例如,在工业自动化控制系统中,可以将多个模块固定在一起形成紧凑的整体结构,同时实现电气连接。
    使用建议:
    1. 在选择安装位置时,应考虑到产品的操作温度范围。在极端高温或低温环境中,需采取适当的散热或保温措施。
    2. 安装过程中,务必使用合适的扳手工具,避免过度施力导致螺纹损坏。
    3. 对于复杂系统的设计,建议进行充分的测试验证,以确保在实际应用中的稳定性。

    兼容性和支持


    WA-SBRII黄铜螺纹安装柱在多数通用电子设备中具有良好的兼容性。对于特定应用需求,建议咨询专业的技术支持人员获取详细信息。Würth Elektronik eiSos GmbH & Co. KG公司提供了全面的技术支持服务,包括产品使用指导、故障排查和维修服务等。

    常见问题与解决方案


    1. 问题:螺纹安装柱出现滑牙现象。
    解决方案:检查安装工具是否合适,必要时更换更大口径的扳手,避免施力过大造成损伤。

    2. 问题:在极端温度下出现性能下降。
    解决方案:在安装前确认产品的操作温度范围,必要时采取额外的散热或隔热措施,确保其能在指定环境中正常工作。

    总结和推荐


    综上所述,WA-SBRII黄铜螺纹安装柱以其高精度、高强度和广泛的适用范围成为众多电子设备中不可或缺的部件。无论是用于工业还是消费类产品,其优良的性能和耐用性都使其具备很高的市场竞争力。因此,强烈推荐将其纳入各类电子产品的设计选型中,特别是在需要稳定机械连接和可靠电气接触的应用场景。如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

970250324参数

参数
长*宽*高 25mm(长度)
零件状态 在售
包装方式 散装

970250324厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

970250324数据手册

厂牌 PDF简要描述 下载
WURTH 其他工具 WURTH 970250324 970250324数据手册

970250324封装设计

查看详情并下载
Symbol
Footprint
3D Model
