691311400003

厂牌: WURTH
产品描述: Wurth Elektronik 7.62mm间距3p插拔式接线端子 插座头, 3114系列, 300.0 v, 焊接
供应商型号: 1725228
供应商: 海外现货
标准整包数: 65
WURTH 接线座- 接头/插头和插口 691311400003

691311400003概述


    产品简介

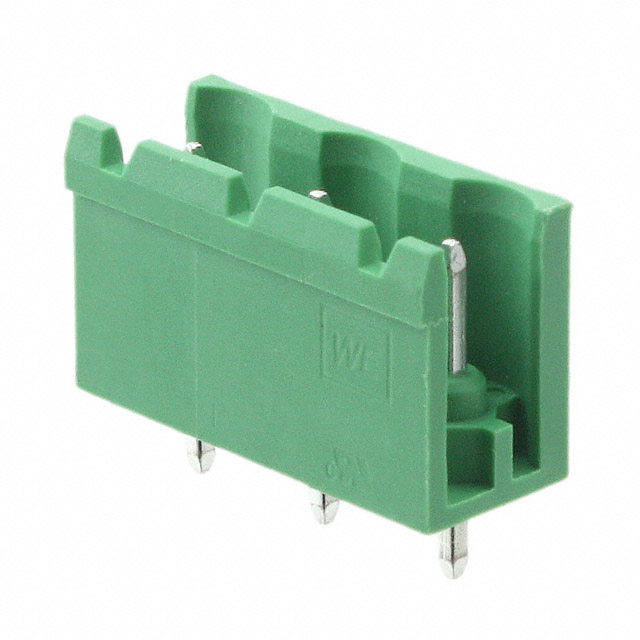

    SERIE 3114 - 7.62mm Open Vertical PCB Header
    产品类型: PCB连接器
    主要功能: 提供高可靠性、大电流传输的垂直插接方式,适用于各种印刷电路板(PCB)间的连接。
    应用领域: 广泛应用于工业自动化设备、通信设备、汽车电子、电力系统等领域。

    技术参数


    | 类别 | 具体参数 |

    | 尺寸 | 7.62 mm |
    | 材料 | 绝缘体:聚对苯二甲酸丁二酯 (PBT)
    接触体:黄铜
    焊锡尾镀层:锡 |
    | 燃烧等级 | UL94-V0 |
    | 颜色 | 绿色 |
    | 工作温度范围 | -40°C 到 105°C |
    | 额定电流 | 20A |
    | 工作电压 | 300VAC |
    | 耐压值 | 1.6kV |
    | 接触电阻 | 最大 20 mΩ |

    产品特点和优势


    - 高可靠性: 采用高质量材料和先进的制造工艺,确保长期稳定运行。
    - 大电流传输: 额定电流达到20A,适合大功率应用。
    - 宽工作温度范围: 在极端环境下仍能保持稳定性能。
    - 绿色环保: 符合RoHS标准,无铅设计,对环境友好。

    应用案例和使用建议


    应用案例:
    SERIE 3114 PCB连接器广泛应用于汽车电子控制系统、自动化生产线和数据中心等场景。例如,在数据中心的电源分配单元中,通过此连接器实现高电流传输,确保系统的稳定供电。
    使用建议:
    - 在安装过程中,需注意避免过热情况,特别是在波峰焊过程后。
    - 建议定期检查连接器的电气性能,以确保长期可靠运行。

    兼容性和支持


    - 兼容性: 该连接器符合标准化设计,易于与其他标准电子元件集成。
    - 支持: 提供详细的安装指南和技术支持,确保用户能够正确安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查焊点是否良好,必要时重新焊接。 |
    | 电气性能不稳定 | 定期检测接触电阻,确认没有超出正常范围。 |
    | 在高温环境下无法工作 | 确认实际工作温度不超过额定范围。 |

    总结和推荐


    SERIE 3114 PCB连接器凭借其出色的性能和可靠性,适用于多种高要求的应用场景。其宽广的工作温度范围、高电流传输能力和绿色环保特性使其在市场上具备很强的竞争优势。强烈推荐给需要高性能连接器的工业、汽车及通信行业客户。
    通过以上各方面内容的详细解读,相信您对该产品的了解已更加全面,可根据具体需求选择最适合的应用场景。

691311400003参数

参数
长*宽*高 21.04mm(长度)*8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

691311400003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691311400003数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691311400003 691311400003数据手册

691311400003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ ¥ 3.8554
325+ ¥ 3.6937
库存: 229
起订量: 65 增量: 0
交货地:
最小起订量为:65
合计: ¥ 250.6
