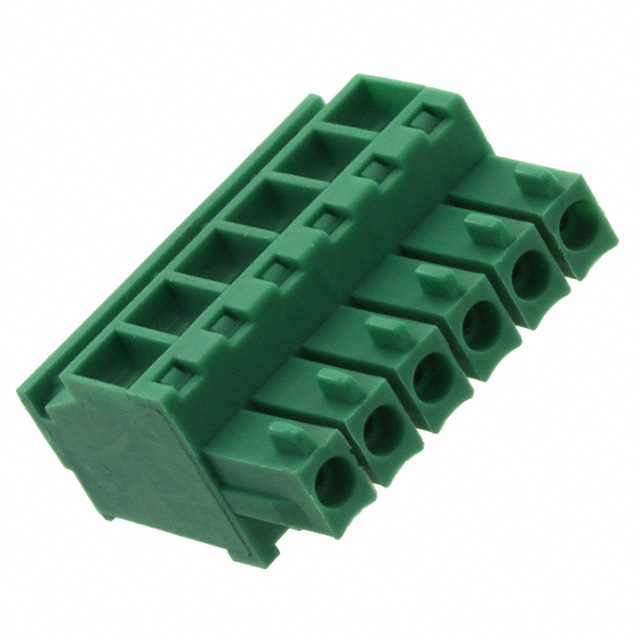

691363110006

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距6p插拔式接线端子 插头, 3631系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: BN-691363110006
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691363110006

691363110006概述


    产品简介


    本产品为SERIE 3631系列3.50mm水平电缆插头,带有钩子设计,用于电线侧固定。该产品适用于广泛的电子设备,尤其适合需要高可靠性的工业应用。SERIE 3631系列旨在满足现代电子设备对连接器性能、安全性和环境适应性的严格要求。

    技术参数


    - 尺寸:3.50mm(Pitch)
    - 绝缘材料:PA 66
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺丝:镀锌钢
    - 端子螺丝槽型:"-"
    - 电线保护套:PhBz镀锡
    - 工作温度范围:-40°C 至 105°C
    - 电流额定值:8A/10A
    - 工作电压:300VAC
    - 耐压值:1.6KV/2.5KV
    - 接触电阻:最大20mΩ
    - 实心线缆规格:28-16 AWG / 0.081-1.31 mm²
    - 绞线规格:28-16 AWG / 0.081-1.31 mm²
    - 扭矩:1.7 Lb-In / 0.2 Nm
    - 电线剥离长度:6-7 mm
    - 螺丝:M2.0
    - 通过认证:cULus VDE认证(E315414, 40023402)

    产品特点和优势


    1. 绿色环保:符合RoHS标准,无铅环保设计。
    2. 高可靠性:工作温度范围宽广,从-40°C到105°C,确保在各种环境下稳定工作。
    3. 卓越的电气性能:接触电阻低至20mΩ,保证信号传输的稳定性和高效性。
    4. 高耐压:可承受高达2.5KV的电压,提供额外的安全保障。
    5. 坚固耐用:采用黄铜材料的金属外壳和镀锡处理的电线保护套,增加了整体结构的耐用性。

    应用案例和使用建议


    应用案例:
    SERIE 3631系列插头广泛应用于各类电子设备,如控制面板、自动化设备、通信设备等。尤其在高温、震动等恶劣环境中,该产品表现优异。
    使用建议:
    - 在安装时,需确保螺丝拧紧到位,避免因松动导致接触不良。
    - 使用剥线钳按照规范剥离电线,保证正确的剥离长度,以提高接线稳定性。
    - 定期检查插头和连接部位,及时清理灰尘,防止氧化影响使用寿命。

    兼容性和支持


    SERIE 3631系列插头与其他同类规格的产品兼容性良好,易于集成到现有系统中。厂商提供详尽的技术支持,包括安装指南、使用手册及常见问题解答。此外,针对特定应用场景,可提供定制化解决方案。

    常见问题与解决方案


    1. 问题:插头接触不良
    - 解决办法:检查并确保螺丝已完全拧紧,必要时重新剥线后重新接线。

    2. 问题:温度过高导致性能下降
    - 解决办法:保持良好的散热条件,避免在高温环境下长时间运行。
    3. 问题:接头松动
    - 解决办法:更换损坏的螺丝,确保每个接点都紧固。

    总结和推荐


    SERIE 3631系列3.50mm水平电缆插头以其卓越的电气性能、高可靠性和环保特性,在各类工业和商业应用中表现出色。它具有广泛的适用性,并且在高温、震动等严苛条件下依然能够保持稳定的工作状态。基于以上分析,强烈推荐使用此产品。

691363110006参数

参数
长*宽*高 21mm(长度)*10.4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691363110006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691363110006数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691363110006 691363110006数据手册

691363110006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.8478 ¥ 32.8217
50+ $ 3.3154 ¥ 28.2804
100+ $ 2.9645 ¥ 25.2872
200+ $ 2.7951 ¥ 23.8422
库存: 38
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 328.21
