691343410003

厂牌: WURTH
产品描述: Wurth Elektronik 7.62mm间距3p插拔式接线端子 插头, 3434系列, 1.6 kV 、 300 V 交流, 焊接, 绿色
供应商型号: BN-691343410003
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691343410003

691343410003概述


    产品简介

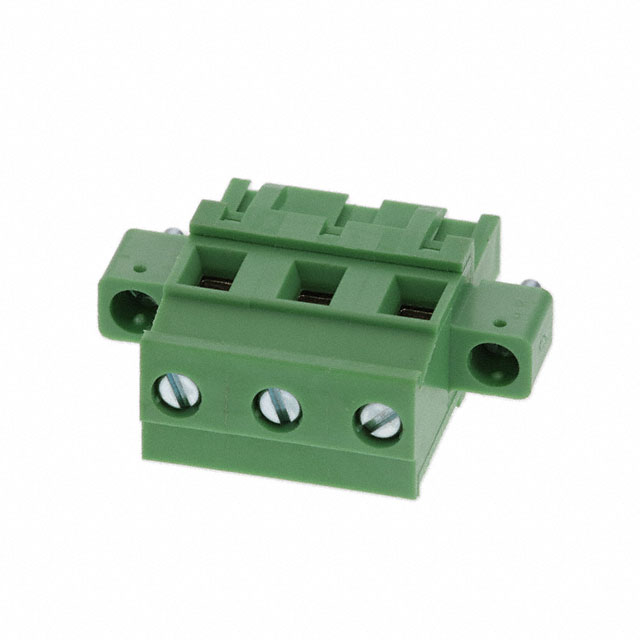

    SERIE 3434 - 7.62mm水平电缆入口插头
    SERIE 3434系列是一款专为通用电子产品设计的水平电缆入口插头,具有多个引脚。它配有法兰和钩,可方便安装在需要稳定连接的应用中。这款插头主要用于确保可靠的电力和信号传输,广泛应用于工业控制、汽车制造、航空航天等多个领域。

    技术参数


    材料:
    - 绝缘体:PA 66(聚酰胺)
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺丝:镀锌钢
    - 端子螺丝槽型:"—"
    - 线缆防护罩:PhBz镀锡
    - 法兰螺丝:M2.5镀锌钢
    环境要求:
    - 工作温度范围:-40°C 至 105°C
    - 符合RoHS标准
    电气规格:
    - 电流承载能力:15A
    - 工作电压:300V AC
    - 耐压值:1.6KV
    - 接触电阻:最大20毫欧姆
    机械规格:
    - 固线直径:24-12 AWG / 0.205-3.31 mm²
    - 扭矩:4.3 Lb-In / 0.49 Nm
    - 线缆剥皮长度:6-7 mm
    - 螺丝尺寸:M3.0
    - 螺距:7.62 mm

    产品特点和优势


    产品特点:
    1. 环保设计:符合RoHS标准,无铅环保。
    2. 广泛适用性:能够在-40°C至105°C的极端环境下正常工作,适用于各种恶劣环境。
    3. 高可靠性:具有较高的接触电阻和耐压能力,保证长期稳定的工作性能。
    4. 坚固耐用:采用高强度材料制作,适合工业级应用。
    产品优势:
    - 通用性强:广泛应用于多个领域,如工业控制、汽车制造、航空航天等。
    - 可靠性高:通过严格的环境测试和电气测试,确保高可靠性。
    - 操作简便:设计合理,易于安装和拆卸,节省维护时间。

    应用案例和使用建议


    应用场景:
    - 在工业控制系统中,用于稳定电力传输和信号传输。
    - 在汽车制造领域,用于连接电池系统和其他电气组件。
    - 在航空航天领域,用于关键系统的连接点。
    使用建议:
    - 在安装前,请仔细阅读并遵循手册中的安装指南。
    - 确保所有部件正确对齐,避免接触不良导致故障。
    - 在使用过程中避免过度力作用于插头上,以免损坏内部结构。

    兼容性和支持


    兼容性:
    - 该产品专为与Würth Elektronik eiSos GmbH & Co. KG的其他产品配套使用而设计,能够与其他指定产品兼容。
    - 如果需要与其他非指定产品配合使用,请先进行验证,确保兼容性。
    支持:
    - Würth Elektronik提供全面的技术支持和售后服务。
    - 如需进一步咨询或支持,请联系指定的销售人员或内部销售代表。

    常见问题与解决方案


    问题1: 插头的螺丝如何拧紧?
    解决方案: 使用指定扭矩扳手将螺丝拧紧到4.3 Lb-In(0.49 Nm),避免过紧或过松。
    问题2: 如何清洁插头?
    解决方案: 不建议用水清洗。如果需要清洁,使用不含有害成分的清洁剂轻轻擦拭,避免损坏表面涂层。
    问题3: 插头是否需要特殊存储条件?
    解决方案: 保持干燥环境,避免长时间暴露在潮湿空气中。未使用的插头应存放在原始包装中。

    总结和推荐


    总结:
    SERIE 3434系列插头凭借其环保设计、宽泛的工作温度范围、高可靠性和坚固耐用等特点,在多个行业中展现出强大的竞争力。其广泛应用范围和高度的可靠性使其成为众多关键应用场景的理想选择。
    推荐:
    对于需要稳定电力和信号传输且要求耐用性的应用场景,强烈推荐使用SERIE 3434插头。如果您正在寻找一款符合RoHS标准、性能可靠且易于安装的产品,这款插头将是您的最佳选择。

691343410003参数

参数
长*宽*高 27.64mm(长度)*26.25mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691343410003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691343410003数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691343410003 691343410003数据手册

691343410003封装设计

查看详情并下载
Symbol
Footprint
3D Model
