61800924823

产品分类: D-Sub 连接器
厂牌: WURTH
产品描述: Wurth伍尔特 D-Sub连接器, 618系列, 公插, DB9针, 电缆安装, 直向主体
供应商型号: 10B-1841179-4
供应商: 国内现货
标准整包数: 1

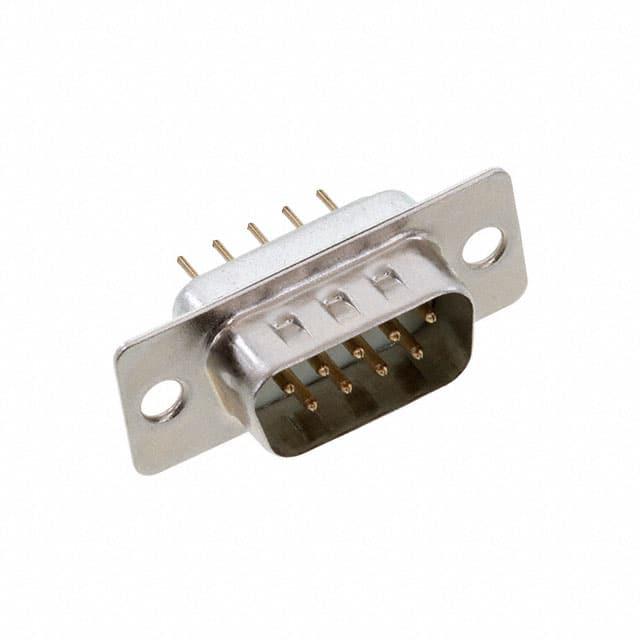

WURTH D-Sub 连接器 61800924823

61800924823概述

    WR-DSUB Male Solder Bucket 技术手册

    产品简介


    WR-DSUB Male Solder Bucket 是一种广泛应用于通用电子设备的连接器组件。它主要用于电子设备中的信号传输,适用于多种工业和消费电子设备。该产品由 Würth Elektronik eiSos GmbH & Co. KG 生产,旨在满足一般电子设备的需求。

    技术参数


    以下是 WR-DSUB Male Solder Bucket 的技术规格:
    - 尺寸(单位:mm)
    - L ± 0.20: 30.8
    - L1 ± 0.20: 24.99
    - L2 ± 0.20: 16.92
    - L3 ± 0.20: 19
    - L4 ± 0.20: 15.6
    - W ± 0.20: 10.6
    - 引脚数量: 9
    - 工作电压: 125 V (AC)
    - 额定电流: 3 A
    - 耐压测试: 1000 V (AC) 持续 1 分钟
    - 接触电阻: 最大 30 mΩ
    - 绝缘电阻: 最小 5000 MΩ
    - 温度范围: -55°C 至 +105°C
    - 绝缘材料阻燃等级: UL94 V-0
    - 接触材料: 铜合金
    - 接触电镀: 选择性金
    - 屏蔽材料: 钢
    - 屏蔽电镀: 锡

    产品特点和优势


    1. 高可靠性: 经过严格的测试和验证,确保在各种环境下都能稳定工作。
    2. 耐温性强: 可在极端温度条件下工作,适用于多种工业环境。
    3. 耐用性强: 可承受多达 50 次插拔,保证长期使用不损坏。
    4. 阻燃材料: 采用 UL94 V-0 等级的阻燃材料,确保安全可靠。

    应用案例和使用建议


    - 应用案例: 这种连接器常用于工业控制系统、通信设备和自动化系统中,作为信号传输的关键部件。
    - 使用建议: 在使用时应注意不要施加过大的力,避免损伤连接器。同时,应保持良好的清洁环境,避免灰尘和污染物影响性能。

    兼容性和支持


    - 兼容性: 此产品主要与 Würth Elektronik eiSos GmbH & Co. KG 的其他产品兼容。使用前需咨询厂家确认兼容性。
    - 支持: Würth Elektronik 提供详细的技术文档和支持服务,包括产品使用指南和技术咨询。

    常见问题与解决方案


    1. 问题: 连接器插拔困难。
    - 解决方法: 检查是否有灰尘或杂质进入连接器,清洁后再试。
    2. 问题: 接触不良。
    - 解决方法: 确保接触面干净,必要时重新安装连接器。
    3. 问题: 插头变形。
    - 解决方法: 检查是否施加了过大的力,如果需要更换新的连接器。

    总结和推荐


    WR-DSUB Male Solder Bucket 是一款高性能、高可靠性的连接器产品,适用于多种工业和消费电子设备。其优秀的性能和广泛的适用性使其在市场上具有很强的竞争力。对于需要高性能连接器的应用场景,推荐选用此产品。然而,在特定的安全关键应用中,应进行充分的可靠性评估,并确保符合相关标准。

61800924823参数

参数
额定电流 3A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 9pin
类型 Male Pins,Plug
颜色 白色
端接 焊盘
长*宽*高 30.81mm(长度)*12.5mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

61800924823厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61800924823数据手册

厂牌 PDF简要描述 下载
WURTH D-Sub 连接器 WURTH 61800924823 61800924823数据手册

61800924823封装设计

查看详情并下载
Symbol
Footprint
3D Model
