621110284621

厂牌: WURTH
产品描述: 2mm间距10p双排排母, WR-PHD系列, 斜角
供应商型号: BN-621110284621
供应商: 海外现货
标准整包数: 1

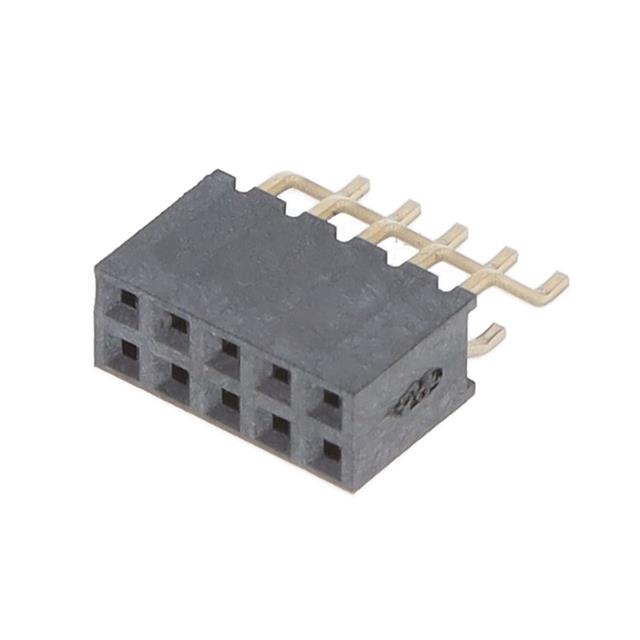

WURTH 矩形连接器 - 针座 - 插座/母插口 621110284621

621110284621概述

    WR-PHD SMT Angled Dual Socket Header 技术手册

    1. 产品简介


    WR-PHD SMT Angled Dual Socket Header 是一种专门设计用于一般电子设备的插座头,属于电连接器类别。它主要用于电路板之间或其他电气连接应用中。这款插座头具有多针角式设计,能够实现不同板之间的稳固连接,适用于广泛的应用场景,如消费电子产品、工业控制设备及通信系统等。

    2. 技术参数


    - 尺寸规格
    - 针脚数量:10
    - 针脚间距(中间):8 mm
    - 总长度:10.4 mm
    - 机械特性
    - 耐用性:50个循环
    - 材料:绝缘材料为液晶聚合物(LCP),接触材料为铜合金,镀金层
    - 绝缘等级:UL94 V-0级
    - 电气特性
    - 额定电流:2 A
    - 工作电压:200 V(交流)
    - 承受电压:500 V(交流,持续1分钟)
    - 接触电阻:最大20 mΩ
    - 绝缘电阻:最小1000 MΩ
    - 环境条件
    - 操作温度范围:-40 °C 到 +105 °C

    3. 产品特点和优势


    WR-PHD SMT Angled Dual Socket Header 的主要特点包括:
    - 耐用性强:可承受多达50个循环的插拔操作,确保长期可靠使用。
    - 高安全性:采用UL94 V-0级材料,具备良好的阻燃性能,保障用户安全。
    - 宽泛的工作温度范围:-40 °C 到 +105 °C,适用于多种极端环境。
    - 易于安装:角式设计便于不同板之间的安装,节省空间。
    - 符合RoHS和REACH标准:环保材料,无有害物质,符合国际环保法规。

    4. 应用案例和使用建议


    - 消费电子产品:用于笔记本电脑、平板电脑等设备的主板连接。
    - 工业控制系统:用于自动化生产线的传感器与控制器之间的连接。
    - 通信设备:用于路由器、交换机等设备内部的板间连接。
    使用建议:
    - 确保插座头的针脚间距正确,避免损坏接触点。
    - 在高温环境下使用时,注意散热以防止过热。
    - 安装时尽量避免外部机械冲击,以免影响插座头的稳定性和使用寿命。

    5. 兼容性和支持


    - 兼容性:WR-PHD SMT Angled Dual Socket Header 可与其他标准插座头和插头配合使用。
    - 支持服务:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括样品申请、技术支持和可靠性评估。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座头无法插入另一端的插头 | 检查针脚间距是否匹配,确保正确的插拔力度 |
    | 连接不稳定 | 检查插座头和插头是否有污垢或氧化物,必要时清洁后再连接 |
    | 插座头过热 | 检查周围环境温度是否过高,或是否有散热措施 |

    7. 总结和推荐


    综上所述,WR-PHD SMT Angled Dual Socket Header 是一款高性能、高可靠性的电连接器产品,适用于多种电子设备中的板间连接。其耐用性、安全性和适用性使其成为众多电子设备制造商的理想选择。我们强烈推荐该产品给需要高质量电连接器的用户。

621110284621参数

参数
额定电流 2A
间距-配接 2mm
排数 2
触头镀层 - 配接
防护等级 -
颜色 -
类型 Push-Pull,Receptacle
针脚数 10pin
触头镀层厚度 - 配接 -
通用封装 SMD,P=2mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

621110284621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

621110284621数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 621110284621 621110284621数据手册

621110284621封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.7225 ¥ 23.2229
50+ $ 2.42 ¥ 20.6426
100+ $ 2.1296 ¥ 18.1655
500+ $ 1.9723 ¥ 16.8237
库存: 50
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 232.22
