687333124422

产品分类:
厂牌: WURTH
产品描述: 0.5mm间距33p FPC插座 FPC连接器, WR-FPC系列, 表面
供应商型号: 2520176
供应商: 海外现货
标准整包数: 1
WURTH  687333124422

687333124422概述

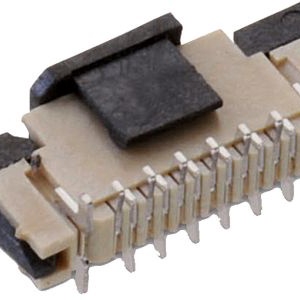

    0.5mm ZIF FPC 垂直接触式电子元器件技术手册

    产品简介


    本手册介绍了一款0.5mm ZIF(零插入力)FPC(柔性扁平电缆)垂直接触式电子元器件。该产品主要用于柔性电路板与电路板之间的连接,具有多种应用领域,如消费电子产品、工业控制设备、通信设备等。ZIF技术的特点在于它能够在插拔过程中实现几乎无阻力的插拔,显著减少磨损并提高可靠性。

    技术参数


    - 尺寸规格:尺寸根据引脚数量而变化(具体尺寸公式参见手册)
    - 材料规格:
    - 外壳材料:LCP(液晶聚合物),颜色为象牙色
    - 按键材料:PA9T(聚酰胺),颜色为黑色
    - 接触材料:磷青铜
    - 接触镀层:100μm锡覆盖50μm镍
    - 环境参数:
    - 工作温度范围:-25°C 至 85°C
    - 电气参数:
    - 额定电流:0.5A
    - 工作电压:50V
    - 绝缘电阻:>100 MΩ
    - 耐压等级:250VAC/MIN
    - 接触电阻:最大20 mΩ
    - 其他规格:
    - 符合RoHS标准
    - 火焰阻燃等级:UL94-V0

    产品特点和优势


    - 耐用性强:高达25次插拔循环,保证长时间可靠使用。
    - 低接触电阻:确保信号传输效率高。
    - 防误插设计:通过独特的机械结构防止不正确的安装。
    - 环境适应性:可在-25°C到85°C的宽温范围内工作。

    应用案例和使用建议


    - 消费电子产品:智能手机和平板电脑的内部连接,保证轻薄和高可靠性。
    - 工业控制设备:在各种自动化控制系统中用于信号传输,提高系统稳定性和精度。
    - 通信设备:路由器、交换机等设备中用于高速数据传输。
    使用建议:
    - 在插入FPC电缆时,确保电缆正对接触点,避免倾斜。
    - 插入时轻轻向下按压,确保电缆导体完全嵌入。
    - 确保锁扣完全闭合以防止意外脱落。

    兼容性和支持


    - 本产品支持常见的Tape & Reel包装,适用于自动化生产线。
    - 厂商提供详细的使用指南和技术支持,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:插拔次数超过推荐次数导致失效。
    - 解决方案:严格遵守手册中的操作指南,尽量减少插拔次数。

    - 问题:插入FPC时出现偏斜或无法锁定。
    - 解决方案:检查插入方向是否正确,确保垂直插入且按压到位。

    总结和推荐


    综上所述,这款0.5mm ZIF FPC垂直接触式电子元器件在设计和制造上都表现出色,具有高可靠性和广泛的应用范围。特别是在需要频繁插拔和高精度信号传输的场合下尤为适用。强烈推荐在上述应用领域中使用本产品,相信它将为您的项目带来显著的价值提升。

687333124422参数

参数
安装方式 贴片安装

687333124422厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687333124422数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 687333124422 687333124422数据手册

687333124422封装设计

查看详情并下载
Symbol
Footprint
3D Model
