691365110003

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距3p插拔式接线端子 插头, 3651系列, 1.6 kV, 焊接, 绿色
供应商型号: BN-691365110003
供应商: 海外现货
标准整包数: 1

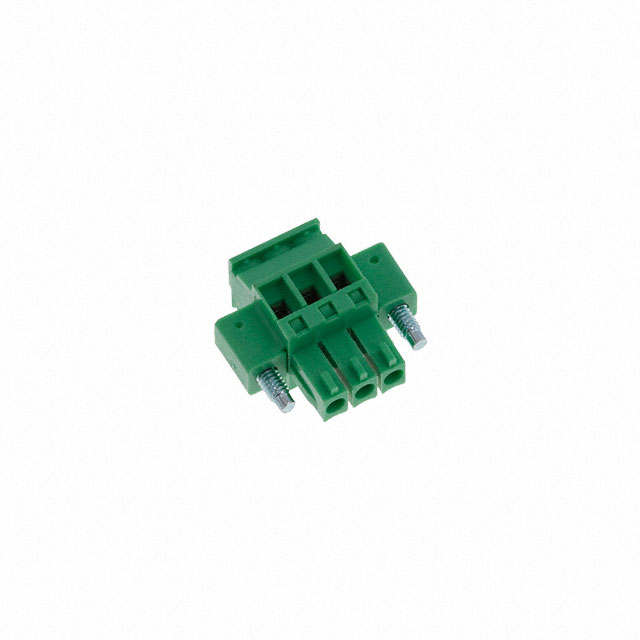

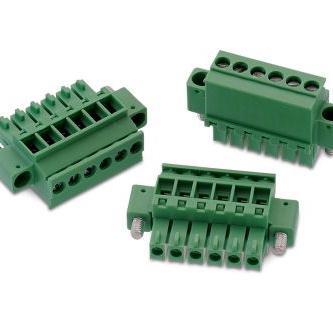

WURTH  691365110003

691365110003概述


    产品简介


    本产品为TECHNICAL CHARACTERISTICS系列中的SERIE 3651型3.5mm水平电缆入口插头,采用钩状电线侧设计,适用于WR-TBL板。该插头材料选用PA 66绝缘体和黄铜(CuZn)金属外壳,经过锌电镀处理的钢终端螺丝和磷化苯并三唑(PhBz)镀锡保护的电线护罩,确保产品的耐用性和安全性。它特别适合应用于一般电子设备以及需要高安全性和可靠性的领域,如军事、航空、核电控制、医疗、交通运输信号系统和灾难预防等。

    技术参数


    - 材料:
    - 绝缘体:PA 66
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 终端螺丝:镀锌钢
    - 终端螺丝槽口类型:"-"
    - 电线护罩:磷化苯并三唑(PhBz)镀锡
    - 螺丝:M2.5钢
    - 环境条件:
    - 工作温度范围:-40°C至105°C
    - 符合无铅和ROHS标准
    - 电气参数:
    - 电流额定值:8A / 10A
    - 工作电压:300V AC
    - 耐压值:1.6 kV / 2.5 kV
    - 接触电阻:≤20毫欧姆
    - 标准认证:E315414和40023402
    - 机械参数:
    - 固线和绞线直径:26-16 AWG / 0.129-1.31 mm²
    - 扭矩:1.7 Lb-In / 0.2 Nm
    - 电线剥线长度:6-7 mm
    - 螺纹:M2.0
    - 螺距:3.5 mm
    - 火花防护等级:UL94-V0

    产品特点和优势


    SERIE 3651型插头具备多项显著的特点和优势:
    - 材料选择: 使用高性能材料PA 66和黄铜,确保产品具有良好的耐温性和电气性能。
    - 高可靠性: 符合无铅和ROHS标准,确保对环境友好且符合最新的安全规定。
    - 宽工作温度范围: -40°C至105°C的工作温度范围使得该插头适用于多种严苛的环境。
    - 高接触电阻: ≤20毫欧姆的接触电阻保证了优异的电气连接性能。
    - 标准化认证: 拥有多项认证,如E315414和40023402,确保产品质量和性能的可靠性。

    应用案例和使用建议


    该插头广泛应用于各种电子设备,尤其是在需要高安全性和可靠性的场合。以下是几个典型的应用场景及建议:
    - 汽车电子系统: 在汽车ECU(电子控制单元)的设计中,可以将此插头用于连接各种传感器和执行器,确保稳定的数据传输。
    - 工业自动化设备: 在机器人手臂或其他自动化设备中,插头的高可靠性和宽工作温度范围使其成为理想的连接方案。
    - 航空航天设备: 在飞行控制系统中,这种高可靠性插头能够确保信号传输的稳定性,防止任何可能的故障。

    兼容性和支持


    - 兼容性: 此插头与Würth Elektronik的其他组件和工具配套使用时,能够发挥最佳效果。若与其他品牌的产品搭配使用,需自行验证兼容性。
    - 技术支持: 厂商提供详细的技术文档和支持服务,用户可通过访问官网www.we-online.com下载最新版的技术资料和数据表。

    常见问题与解决方案


    - Q1: 如何正确安装此插头?
    - A1: 按照技术手册中的步骤操作,注意不要过度用力,以避免损坏接触点。
    - Q2: 插头的工作电压是否符合我的应用需求?
    - A2: 根据手册中的工作电压范围(300V AC),确保您的应用在允许范围内。
    - Q3: 如何清洗插头?
    - A3: 仅允许使用不含有有机酸的溶液进行清洗,且浸入时间不超过12小时。

    总结和推荐


    SERIE 3651型插头以其卓越的性能、广泛的适用范围以及高可靠性,非常适合用于需要高性能连接解决方案的各类电子设备中。鉴于其全面的认证和多方面的优点,强烈推荐用户在相关应用中采用该产品。

691365110003参数

参数
长*宽*高 10.5mm(长度)*19.3mm(宽度)
包装方式 散装

691365110003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691365110003数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691365110003 691365110003数据手册

691365110003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.8841 ¥ 33.1314
50+ $ 3.6542 ¥ 31.1703
100+ $ 3.3396 ¥ 28.4868
480+ $ 2.7104 ¥ 23.1197
库存: 40
起订量: 25 增量: 0
交货地:
最小起订量为:10
合计: ¥ 331.31
