748411245

产品分类: 巴伦(balun)
厂牌: WURTH
产品描述: 50Ω 180° ±10° 2.4GHz,2.5GHz 2.5GHz 1.3dB 100Ω 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: ET-2425053
供应商: 海外现货
标准整包数: 10
WURTH 巴伦(balun) 748411245

748411245概述

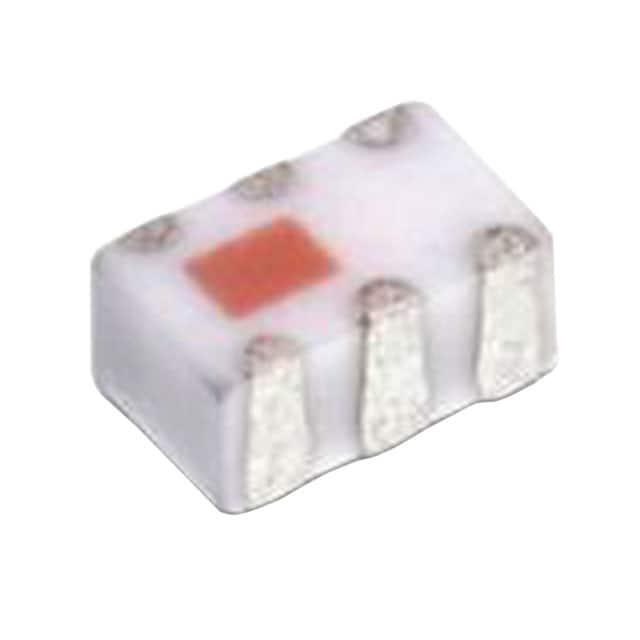

    WE-BAL Multilayer Chip Balun 产品概述与技术手册

    1. 产品简介


    WE-BAL Multilayer Chip Balun(平衡变压器)是一种广泛应用于各种电子设备的电子元件。它主要用于射频信号处理,特别适用于需要保持相位和幅度平衡的应用场景。WE-BAL芯片平衡变压器以其高可靠性、小巧尺寸和广泛的工作频率范围,在无线通信、物联网设备、雷达系统和其他射频应用中有着卓越的表现。

    2. 技术参数


    以下是WE-BAL Multilayer Chip Balun的关键技术规格:
    - 尺寸:[mm]
    - 1,6 ±0,1
    - 0,8 ±0,1 0,6 ±0,1
    - 0,15 ±0,1
    - 0,5 ±0,05
    - 0,2 +0,1 -0,2
    - 0,2 ±0,1
    - 0,3 ±0,1
    - 尺寸比例:15:1
    - 推荐焊盘图案:[mm]
    - 0,31,4
    - 0,55
    - 1
    - 0,5
    - 0,25
    - 比例:15:1
    - 电气特性:
    - 频率范围:2400 - 2500 MHz
    - 插入损耗(典型值):1 dB
    - 插入损耗(最大值):1.3 dB
    - VSWR(驻波比):2
    - 相位不平衡度:±10°
    - 幅度不平衡度:2 dB
    - 不平衡端口阻抗:50 Ω
    - 平衡端口阻抗:100 Ω
    - 认证和标准:
    - RoHS合规性:符合2011/65/EU和2015/863
    - REACH合规性:符合(EC)1907/2006
    - 无卤素材料:符合JEDEC JS709B和IEC 61249-2-21

    3. 产品特点和优势


    - 高频响应:支持2400至2500 MHz的频率范围,适合现代无线通信标准。
    - 低插入损耗:插入损耗仅为1 dB(典型值),提供高效能的信号传输。
    - 稳定性好:VSWR仅为2,确保信号的稳定传输。
    - 高性能:相位不平衡度小于10°,幅度不平衡度小于2 dB,保证信号的一致性和可靠性。
    - 高可靠性:无卤素材料,符合国际环保标准。

    4. 应用案例和使用建议


    - 无线通信:适用于Wi-Fi、蜂窝网络、蓝牙等无线通信系统,确保信号的高效传输。
    - 雷达系统:在雷达系统中用于信号的平衡处理,提升系统的准确性。
    - 物联网设备:为物联网设备提供可靠的射频信号传输,确保数据传输的稳定性和安全性。
    使用建议:
    - 在焊接过程中严格遵循推荐的焊接曲线,以确保最佳性能。
    - 确保产品放置于符合环境条件要求的环境中,以避免潜在损坏。
    - 定期进行性能检测,确保长期可靠性。

    5. 兼容性和支持


    - 兼容性:与大多数SMT(表面贴装技术)兼容,可直接在电路板上安装。
    - 支持服务:提供详细的技术文档和客户支持,包括产品设计、生产和应用方面的支持。

    6. 常见问题与解决方案


    - 问题:插入损耗过高。
    - 解决办法:检查焊接工艺是否符合推荐标准;如果在高湿度环境下使用,考虑采用防潮措施。

    - 问题:相位不平衡度高。
    - 解决办法:确认测试环境是否符合标准,如有必要请重新校准仪器。

    7. 总结和推荐


    总体评价:
    WE-BAL Multilayer Chip Balun 是一款高性能、高可靠性的射频元件,适用于多种应用场景。它的优秀电气特性和严格的制造标准使其成为射频信号处理的理想选择。
    推荐:
    我们强烈推荐使用WE-BAL Multilayer Chip Balun,特别是在对信号传输质量和稳定性要求较高的应用中。无论是对于设备制造商还是系统集成商,这款产品都能带来显著的优势和便利。

748411245参数

参数
最小工作频率 2.4GHz,2.5GHz
相位差 180° ±10°
平衡端口阻抗 100Ω
最大插入损耗 1.3dB
振幅差 -
最大工作频率 2.5GHz
不平衡端口阻抗 50Ω
回波损耗 -
共模抑制比CMRR -
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

748411245厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
