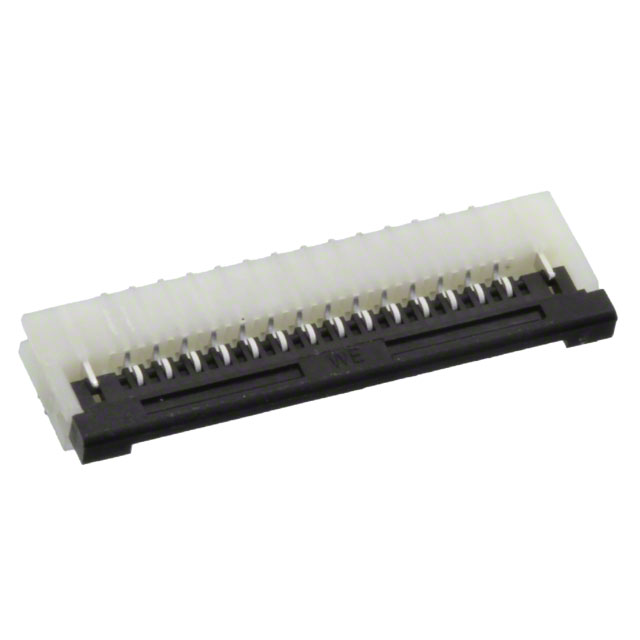

686114148922

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距14p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: 1225129
供应商: 海外现货
标准整包数: 5
WURTH FFC/FPC连接器 686114148922

686114148922概述

    WR-FPC SMT ZIF Horizontal Hinge Technical Manual

    1. 产品简介


    WR-FPC SMT ZIF水平铰链是一款专为通用电子设备设计的电子元器件。它主要适用于各种消费类电子产品,如智能手机、平板电脑和其他便携式设备。这款连接器的主要功能是通过灵活的FPC(柔性印刷电路板)与主电路板建立可靠的电气连接。

    2. 技术参数


    以下是该电子元器件的技术规格和性能参数:
    - 尺寸参数:
    - 长度 L: 18.6 mm
    - 长度 L1: 15.1 mm
    - 插针间距 P: 1 mm
    - 针对针间距 Pl: 13 mm
    - 电气耐久性:20次插拔循环
    - 操作温度范围:-40°C 到 +105°C
    - 电气特性:
    - 额定电流 Ir: 1 A
    - 工作电压:100 V (AC)
    - 耐压测试:1分钟内 500 V (AC)
    - 接触电阻:最大 50 mΩ
    - 绝缘电阻:最小 500 MΩ
    - 材料属性:
    - 绝缘体材料:PA6T
    - 活动部件材料:PA6T
    - 接触材料:磷青铜
    - 端子材料:黄铜

    3. 产品特点和优势


    WR-FPC SMT ZIF水平铰链具有以下几个显著特点和优势:
    - 高可靠性:耐久性达到20次插拔循环,保证长时间稳定工作。
    - 广泛适用性:工作温度范围宽,适合多种恶劣环境。
    - 高效接口:针到针间距精确控制,确保连接稳定性。
    - 材料选择:采用高性能材料,满足严格的机械和电气要求。
    - 安全标准:符合RoHS、REACh和无卤素标准,保障环保安全。

    4. 应用案例和使用建议


    这款连接器广泛应用于消费电子、通讯设备、医疗设备等领域。例如,在智能手机和平板电脑中,它能够确保FPC与主板之间的可靠连接,提高整体系统的稳定性。
    使用建议:
    - 在安装时,请确保操作规范,避免过度施力。
    - 定期检查连接器状态,确保长期可靠运行。
    - 如需进行清洗或涂层处理,请参考制造商建议。

    5. 兼容性和支持


    该产品兼容标准的SMT(表面贴装技术)流程,可直接用于自动贴片机上。厂商提供详细的封装和包装说明,确保用户在生产和测试过程中正确处理。

    6. 常见问题与解决方案


    - 问题:接触不良或电阻过高。
    - 解决方法:检查安装是否到位,重新焊接端子。
    - 问题:绝缘失效。
    - 解决方法:检查是否存在物理损坏,必要时更换新的连接器。
    - 问题:操作温度超出范围。
    - 解决方法:在高温或低温环境下使用时,应采取适当的散热或保温措施。

    7. 总结和推荐


    总体而言,WR-FPC SMT ZIF水平铰链是一款高可靠性的电子连接器,适用于广泛的消费电子设备。它在操作温度范围、电气特性和材料选择方面表现出色,同时具备良好的兼容性和技术支持。因此,我们强烈推荐该产品用于需要稳定可靠连接的应用场合。

686114148922参数

参数
触头镀层
外壳颜色 乳白色
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
端接 焊盘
板上高度 2.2mm
额定电流 1A
针脚数 14pin
间距 1mm
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
