691243100008

产品分类: 接线板-线至板
厂牌: WURTH

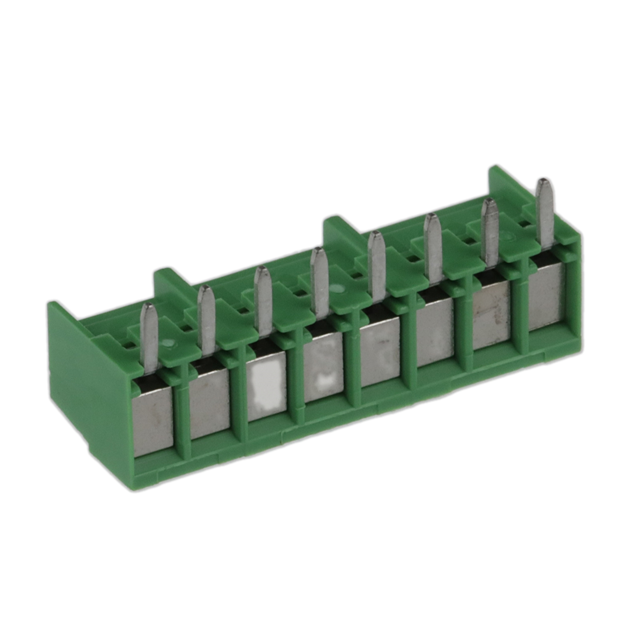

产品描述: Wurth Elektronik PCB端子台 2431系列, 8路, 3.5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-691243100008-ND
供应商: Digi-Key
标准整包数: 1

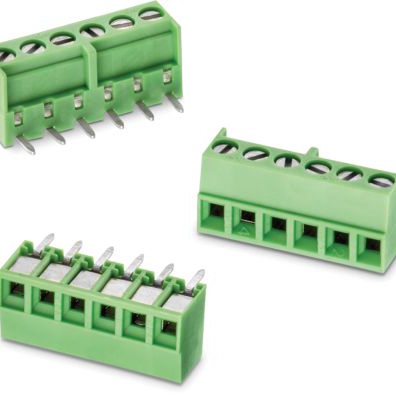

WURTH 接线板-线至板 691243100008

691243100008概述

    # 产品技术手册:SERIE 2431 垂直电缆入口连接器

    产品简介


    SERIE 2431 是一种垂直电缆入口连接器,适用于多种电子设备。该连接器具有上升式笼形端子设计(rising cage clamp),可实现快速可靠的线缆连接。主要功能是通过螺丝固定,提供稳定的电流传输和电气连接。广泛应用于工业控制、通信设备、计算机及消费电子等领域。

    技术参数


    - 额定电流:10A
    - 工作电压:300VAC(电缆版本) / 130VAC(电路板版本)
    - 耐压:1,6KV(电缆版本) / 1,25KV(电路板版本)
    - 适用线径范围:固态导线(30-16 AWG / 0.05-1.31 mm²),绞合导线(30-16 AWG / 0.05-1.31 mm²)
    - 扭矩要求:2.5Lb.in / 0.3 Nm
    - 剥线长度:6 mm
    - 螺丝规格:M2
    - 螺距:3.50 mm
    - 接触电阻:≤ 20 mΩ
    - 焊接标准:符合JEDEC无铅波峰焊标准

    产品特点和优势


    - 材料选择:绝缘体为PA6/66,具备UL94V0阻燃等级;金属外壳采用铜合金,并镀镍锡处理。
    - 操作温度范围:-30°C 至 +120°C
    - 包装方式:盒装
    - 绿色环保:符合RoHS标准
    - 防机械冲击:防止直接机械冲击,确保安装过程中不会受到损坏

    应用案例和使用建议


    - 工业控制:常用于各种工业设备,确保稳定且可靠的操作。
    - 通信设备:如交换机、路由器等网络设备中,确保信号传输的可靠性。
    - 消费电子:适用于智能手机、平板电脑及其他便携式设备的连接需求。
    使用建议
    - 在使用前务必检查连接器的工作环境条件是否满足要求。
    - 安装时避免对连接器造成过度机械冲击,特别是连接器的运动部件。
    - 使用适当的焊接技术,建议参考Würth Elektronik的焊接规范,以确保最佳焊接效果。

    兼容性和支持


    - SERIE 2431 连接器专为与Würth Elektronik其他产品配套使用而设计,兼容性良好。
    - 厂商提供详细的技术支持文档及售后服务,确保用户可以顺利获取所需信息和帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过大 | 检查并清洁接触表面,确保无氧化层或污垢存在 |
    | 焊接不牢固 | 验证焊接过程是否符合JEDEC标准,重新焊接 |
    | 使用环境温度超出范围 | 调整设备运行环境或选用适应更宽温度范围的产品 |

    总结和推荐


    SERIE 2431 垂直电缆入口连接器凭借其坚固耐用的设计和出色的电气性能,在众多应用场景中表现出色。它不仅提供了高可靠性连接解决方案,还符合环保要求,非常适合作为现代电子产品设计的理想选择。建议用户在选择该产品时注意其使用条件,并参考手册中的相关指南进行正确操作。
    总的来说,SERIE 2431 连接器是一款值得推荐的优质产品,非常适合需要稳定电流传输和可靠电气连接的应用场合。

691243100008参数

参数
长*宽*高 28mm(长度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691243100008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691243100008数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691243100008 691243100008数据手册

691243100008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.022 ¥ 42.4359
10+ $ 4.3628 ¥ 36.5112
50+ $ 4.0772 ¥ 34.1212
100+ $ 3.6972 ¥ 30.9409
400+ $ 2.9363 ¥ 24.5729
库存: 219
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.43
