686612200001

产品分类: 扁平带状线缆
厂牌: WURTH

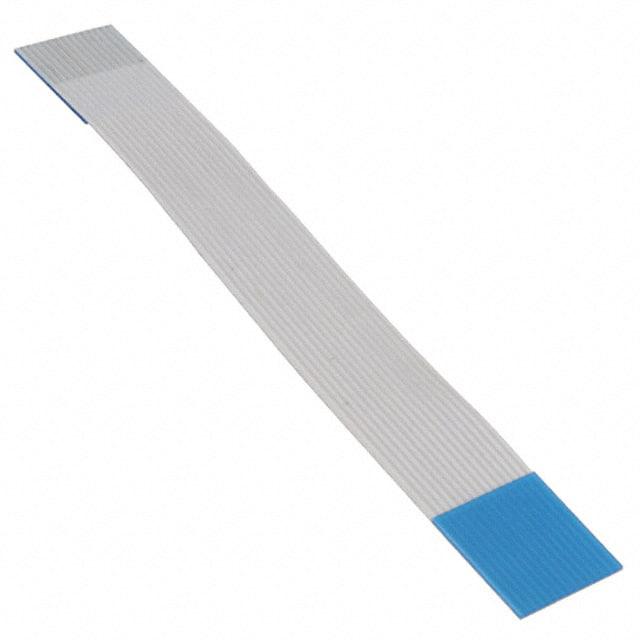

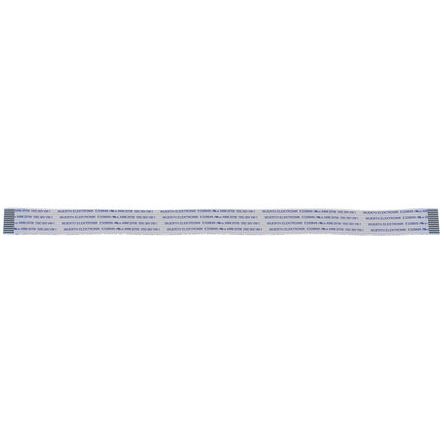

产品描述: Wurth Elektronik 排线, WR-FFC 系列, 12 路, 白色
供应商型号: ET-1908569
供应商: 海外现货
标准整包数: 1
WURTH 扁平带状线缆 686612200001

686612200001概述

    ZIF连接器及柔性扁平电缆(FFC)产品技术手册

    1. 产品简介


    本文介绍了两种关键的电子元器件:零插入力(ZIF)连接器和柔性扁平电缆(FFC)。这两种产品广泛应用于消费电子、计算机、通讯设备、医疗仪器等多个领域,提供高效可靠的连接解决方案。其中,ZIF连接器具备便捷的插拔操作和高可靠性,而FFC则以其柔韧性和轻薄特性受到青睐。

    2. 技术参数


    - ZIF连接器
    - 类型:1.00mm和0.50mm间距,水平SMT和垂直SMT
    - 接触设计:底部接触、顶部接触、低轮廓设计、铰链类型、背锁双接触
    - 灭火等级:UL94-VO
    - 联接次数:25次
    - 工作温度范围:-25°C到+85°C
    - 工作电压:125V
    - 额定电流:1A
    - 包装方式:带状卷装
    - FFC柔性扁平电缆
    - 绝缘材料:PET
    - 灭火等级:UL Sub. 758
    - 接触镀层:锡
    - 联接次数:20-25次
    - 工作温度范围:-25°C到+85°C
    - 弯曲测试:180度弯曲>20次
    - 磨损测试:>10,000次
    - 拔出测试:>20次
    - 包装方式:定制长度和针数
    - 认证:UL认证E328849,UL Style 20706

    3. 产品特点和优势


    - ZIF连接器
    - 采用低轮廓设计,节省空间,便于紧凑型设计
    - 具有背锁双接触类型,提供更高的机械稳定性和可靠性
    - 支持水平SMT和垂直SMT,方便不同应用场景的选择
    - 满足RoHS标准,符合环保要求
    - FFC柔性扁平电缆
    - PET绝缘材料具有良好的柔韧性,适用于高频和高速信号传输
    - 高耐磨性和多次弯曲测试保证长期使用
    - 支持定制长度和针数,满足多样化需求
    - 易于集成到现有系统中,减少布线复杂度

    4. 应用案例和使用建议


    - 应用案例
    - 笔记本电脑: 用于主板与屏幕之间的信号传输,实现低功耗、低成本、高性能的连接。
    - 手机: 作为内部各模块之间的连接线,保证信号稳定性和设备的紧凑性。

    - 使用建议
    - 在选择ZIF连接器时,根据具体的应用环境选择合适的类型(如底部接触或顶部接触),并注意联接次数和工作电压的匹配。
    - 使用FFC电缆时,需确保安装过程中避免过度弯曲以延长使用寿命。针对不同的信号频率和电流大小,选择不同规格的产品。

    5. 兼容性和支持


    - 兼容性
    - 这些ZIF连接器和FFC电缆可以与其他标准电子元件配合使用,适用于各种主流电子设备。
    - 支持和服务
    - 供应商提供详细的技术文档和技术支持,以便客户更好地理解和应用这些产品。

    6. 常见问题与解决方案


    - 问题1: ZIF连接器插拔困难
    - 解决方案:检查插头是否对准,确认是否需要清洁或更换连接器。

    - 问题2: FFC电缆信号干扰
    - 解决方案:确认线路走线是否合理,必要时增加屏蔽措施或选用更高品质的电缆。

    7. 总结和推荐


    综上所述,这些ZIF连接器和FFC电缆在设计、性能和使用场景上均表现出色,能够满足多种应用需求。其独特的设计、卓越的性能和广泛的兼容性使其成为电子设备开发的理想选择。强烈推荐给对连接解决方案有高要求的应用场景,尤其是需要高密度、紧凑布局的设计项目。

686612200001参数

参数
长*宽*高 200mm(长度)*13mm(宽度)
零件状态 在售
包装方式 散装

686612200001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
