65503503530502

产品分类: 同轴线缆
厂牌: WURTH
产品描述: Wurth Elektronik RG142同轴电缆, 304.8mm长, SMA公插转SMA公插, 50 Ω, 白色
供应商型号: BN-65503503530502
供应商: 海外现货
标准整包数: 1
WURTH 同轴线缆 65503503530502

65503503530502概述


    产品简介

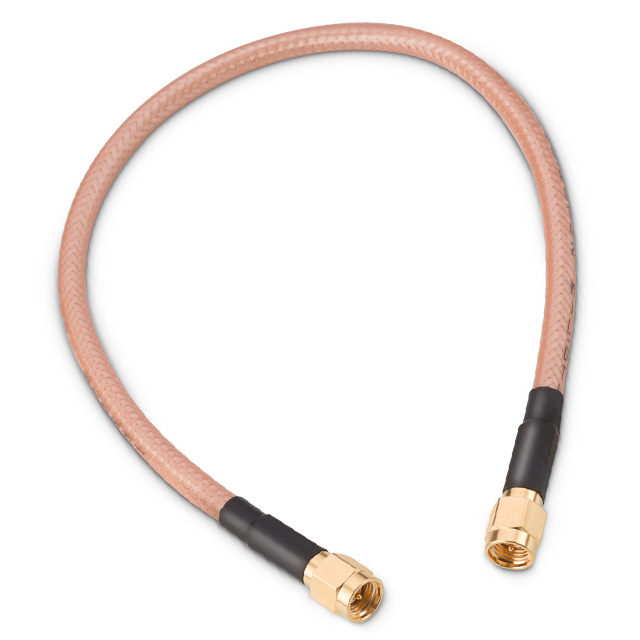

    SMA直插式接插件与柔性同轴电缆组合
    Würth Elektronik eiSos GmbH & Co. KG出品的这款SMA直插式接插件与柔性同轴电缆组合(型号65503503530502)是专为通用电子设备设计的产品。这类产品常用于各类消费电子、通信设备及测试测量仪器中。该组件由一个直型SMA接头连接到一根RG142同轴电缆上,适用于需要高频信号传输的应用场合。

    技术参数


    - 电缆类型: RG-142同轴电缆
    - 电缆长度: 304.8 mm
    - 外径: 4.95 mm
    - 中心导体材料: 黄铜
    - 中心导体镀层: 镀金(最小厚度0.76 µm)
    - 绝缘材料: 聚四氟乙烯(PTFE)
    - 绝缘颜色: 白色
    - 屏蔽: 编织网
    - 阻抗: 50 Ω (DC ~ 6 GHz)
    - 电压驻波比(VSWR): 最大1.4 (DC ~ 6 GHz)
    - 插入损耗: 最大0.76 dB (DC ~ 6 GHz)
    - 耐电压: 最小1000 V RMS (AC, 60秒)
    - 工作电压: 最小335 V RMS
    - 工作温度范围: -55°C 至 +165°C
    - 符合标准: 符合RoHS标准

    产品特点和优势


    - 高可靠性: 本产品的连接器经过严格的机械性能测试,如接触保持力、配合循环次数等,确保长期稳定工作。
    - 宽工作温度范围: -55°C 至 +165°C 的宽温度范围使得它能够在极端环境中可靠运行。
    - 高电磁兼容性(EMC): 由于其阻抗匹配良好,可以有效减少电磁干扰,适合用于高频信号传输场合。
    - 耐用性强: 采用优质材料和精良工艺制造,确保产品具有较长的使用寿命和良好的稳定性。

    应用案例和使用建议


    应用场景分析
    - 无线通信设备: 这类产品可用于手机、基站、雷达系统等无线通信设备中的射频信号传输。
    - 医疗成像设备: 在高精度的医疗成像设备中,这类高性能的连接器能确保信号的稳定传输,提高图像质量。
    - 航空航天设备: 尽管手册明确指出产品不推荐用于军事或航天等高安全性要求的领域,但其高可靠性和宽温范围使其具备一定的适用潜力。
    使用建议
    - 环境适应性: 确保安装环境符合规定的温度和湿度条件,避免高温、潮湿或腐蚀性环境。
    - 信号完整性: 使用过程中要避免弯曲半径过小,以保证信号传输的稳定性和减少损耗。
    - 安全操作: 在进行安装和维护时,遵循制造商提供的安全指南,避免不必要的损坏或误操作。

    兼容性和支持


    - 兼容性: 该产品特别适配于SMA接口的设备,可以轻松与其他SMA接插件进行互连。
    - 支持和服务: Würth Elektronik eiSos GmbH & Co. KG提供了详细的技术文档和支持服务,以便用户能够充分利用产品的优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔不顺畅 | 检查并确保所有部件正确安装,必要时清洁接触面。 |
    | 插座内部进水 | 不得将产品浸入水中,安装时确保防水措施。 |
    | 信号传输不稳定 | 检查电缆弯曲半径是否符合规定值,重新调整安装位置。 |

    总结和推荐


    综合评估
    - 主要优点:这款SMA直插式接插件与柔性同轴电缆组合以其卓越的电磁兼容性、高可靠性和宽工作温度范围,在多种应用场合中表现出色。其独特的设计理念使其成为一种值得信赖的选择。
    - 推荐使用:鉴于上述特点,我们强烈推荐这款产品在各种对信号传输要求较高的通用电子设备中使用。然而,需注意的是,产品不适用于需要极高安全标准的特定应用领域,因此请根据具体需求谨慎选择。

65503503530502参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 散装,袋装
