831021270

产品分类: 有源晶振
厂牌: WURTH
产品描述: ±50ppm 24MHz 贴片安装 7.2mm*5.2mm*1.4mm
供应商型号: 4228813
供应商: 海外现货
标准整包数: 1
WURTH 有源晶振 831021270

831021270概述

    IQD LFSPXO021270 频率晶体振荡器技术手册解析

    1. 产品简介

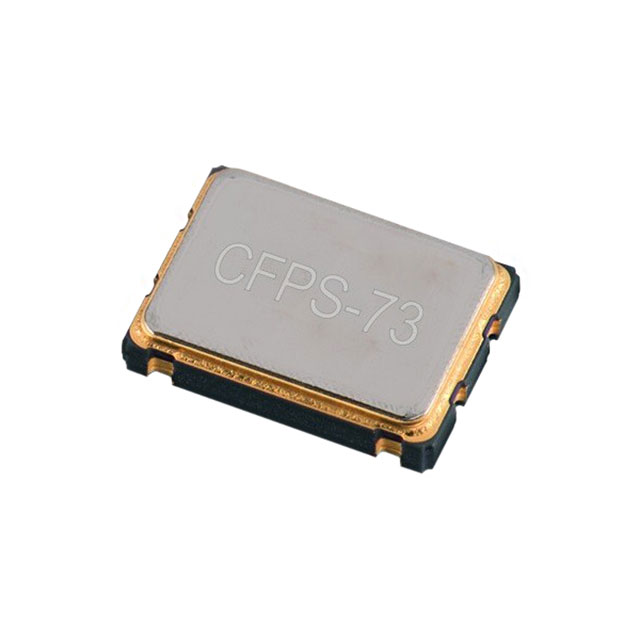

    LFSPXO021270 是一款标准尺寸(7x5mm)的晶体钟振荡器,封装于陶瓷外壳内,并带有密封金属盖,实现气密封装。型号为CFPS-73,版本号为13。此产品适用于需要高精度时钟信号的应用领域,如通信设备、计算机网络、工业自动化系统及消费电子产品等。

    2. 技术参数


    - 频率: 24.0MHz
    - 频率稳定性: ±50.00ppm
    - 操作温度范围: -40.00至85.00°C
    - 老化: ±3ppm/年(最大)
    - 供电电压: 3.3V ±10%
    - 电流消耗: 12.000mA(15pF负载参考值)
    - 输出兼容性: HCMOS
    - 驱动能力: 15pF标准,50pF最大
    - 上升/下降时间: 10.0ns最大
    - 占空比: 45/55
    - 存储温度范围: -55至125°C
    - 抗冲击: MIL-STD-202, 方法213, 条件E
    - 抗振动: MIL-STD-883, 方法2007, 条件A

    3. 产品特点和优势


    - 高精度和稳定性: 高达±50.00ppm的频率稳定性和±3ppm/年的老化特性,确保长期可靠性。
    - 宽温范围: -40.00至85.00°C的操作温度范围和-55至125°C的存储温度范围,适应各种恶劣环境。
    - 低功耗设计: 仅需12.000mA的电流消耗,在保证性能的同时最大限度地减少能耗。
    - 抗干扰能力强: 振荡器具备优秀的相位噪声和抖动控制,特别适用于对时钟信号质量要求极高的场合。


    4. 应用案例和使用建议


    - 应用场景: 此类振荡器适用于计算机网络、电信基站、路由器和交换机等需要高精度时钟信号的应用。
    - 使用建议: 在高频应用中,推荐使用15pF负载以确保最佳性能;确保电路板设计中保持电源稳定,避免由于电源波动导致振荡器性能下降。

    5. 兼容性和支持


    - 兼容性: 支持HCMOS输出兼容多种下游设备,便于集成到现有系统中。
    - 支持和服务: 制造商提供RoHS合规性和制造细节,确保符合环保标准。提供相关技术文档和支持服务。

    6. 常见问题与解决方案


    - 问题1: 如何启用/禁用振荡器?
    - 解决方法: 通过逻辑‘1’(>70% VS)至引脚1可以启用振荡器输出;逻辑‘0’(<30% VS)至引脚1可禁用振荡器输出。
    - 问题2: 振荡器出现异常噪音怎么办?
    - 解决方法: 参考噪声参数和典型值,检查连接线是否过长或接地不良,优化PCB布局。

    7. 总结和推荐


    - 综合评估: LFSPXO021270 在精度、稳定性、可靠性方面表现出色,特别适合应用于严苛环境下的高要求场合。
    - 推荐理由: 强烈推荐给需要高性能时钟信号的工程师和技术人员。无论是在研发还是生产阶段,此款振荡器都将是您的理想选择。

831021270参数

参数
频率 24MHz
频率稳定性 ±50ppm
频率容差 -
长*宽*高 7.2mm*5.2mm*1.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

831021270厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

831021270数据手册

厂牌 PDF简要描述 下载
WURTH 有源晶振 WURTH 831021270 831021270数据手册

831021270封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.8621
50+ ¥ 9.7325
100+ ¥ 9.7325
250+ ¥ 9.5587
500+ ¥ 9.5587
1000+ ¥ 9.3849
5000+ ¥ 9.3849
10000+ ¥ 9.3849
库存: 776
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.86
