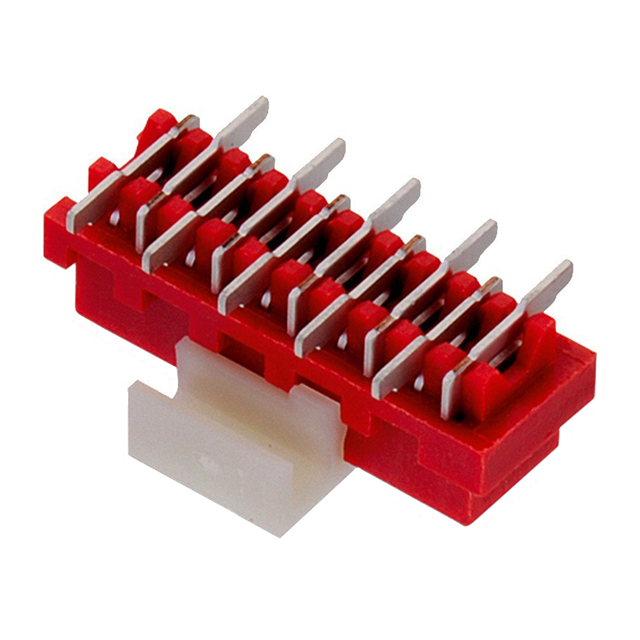

690367281476

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距14p双排排针, WR-MM系列, 直角
供应商型号: 3817988
供应商: 海外现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 插座/母插口 690367281476

690367281476概述

    WR-MM Female SMT Connector 技术手册解析

    产品简介


    WR-MM Female SMT Connector 是一款适用于通用电子设备的表面贴装型(SMT)插座连接器。它具有14个引脚,设计用于多种电子设备中,如通信设备、消费电子产品和工业控制设备。这种连接器的主要功能是提供可靠的电气和机械连接,以确保电路的稳定运行。

    技术参数


    - 尺寸:
    - 长度 (L): 19.78 mm ±0.30 mm
    - 宽度 (L1): 18.31 mm ±0.10 mm
    - 推荐焊盘宽度 (pl): 16.51 mm ±0.10 mm
    - 材料属性:
    - 绝缘体材料:PA6T
    - 绝缘体阻燃等级:UL94 V-0
    - 接触材料:磷青铜
    - 接触镀层:磨砂锡镀镍
    - 电气特性:
    - 额定电流 (IR): 1.5 A
    - 工作电压: 250 V (AC)
    - 耐压: 500 V (AC) 1分钟
    - 接触电阻: 10 mΩ max
    - 绝缘电阻: 1000 MΩ min
    - 认证:
    - 符合 RoHS 指令 (2011/65/EU & 2015/863)
    - 符合 REACH 指令 (EC) 1907/2006
    - cULus 认证 (E323964)

    产品特点和优势


    - 高可靠性:该连接器经过严格的耐久性测试(25次插拔循环),确保长时间稳定运行。
    - 防火等级:UL94 V-0 等级的绝缘材料提供了良好的防火性能。
    - 广泛适用性:适合在各种环境温度下工作,从 -40°C 到 +105°C,确保在不同应用中的可靠表现。
    - 易于安装:支持标准 SMT 焊接工艺,安装简单快捷。

    应用案例和使用建议


    - 应用案例:
    - 在通信模块中实现信号传输
    - 在工业自动化设备中作为接口连接
    - 使用建议:
    - 为了确保最佳性能,应按照指定的焊接温度曲线进行焊接。
    - 清洁时应避免使用刷子,以防止损坏功能区域。
    - 在存储时,应避免直接暴露于阳光下,存储条件应符合 DIN EN 61760-2 标准。

    兼容性和支持


    - 兼容性: 该连接器设计与 Würth Elektronik 的其他产品兼容,但不保证与其他品牌的产品兼容。
    - 支持:
    - Würth Elektronik 提供详细的文档和支持,包括 CAD 文件和设计工具包。
    - 如有特殊需求,可联系 Würth Elektronik 获取进一步的技术支持。

    常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 检查焊接质量和接触点清洁度,确保无氧化物或其他杂质。
    - 问题2: 存储超过12个月后引脚生锈
    - 解决方案: 在使用前检查引脚状态,必要时重新处理引脚以恢复其导电性能。
    - 问题3: 连接器损坏
    - 解决方案: 检查操作过程是否有过度力作用,避免重复施加过大力导致损坏。

    总结和推荐


    总体而言,WR-MM Female SMT Connector 是一款设计优良、性能稳定的电子元件,适用于多种应用场合。它的高可靠性、广泛的适用范围以及便捷的安装方式使其成为许多电子设备的理想选择。然而,对于需要更高安全标准的应用,用户需事先获得 Würth Elektronik 的书面批准。我们强烈推荐这款连接器给那些需要高性能连接解决方案的客户。

690367281476参数

参数
颜色 -
间距-配接 2.54mm
针脚数 14pin
触头镀层厚度 - 配接 -
排数 2
防护等级 -
额定电流 1.5A
触头镀层 - 配接
类型 Push-Pull,Receptacle
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

690367281476厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
