首页  >  产品百科  >  686706050001

686706050001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-FFC 系列, 6 路, 白色
供应商型号: ET-1908487
供应商: 海外现货
标准整包数: 1

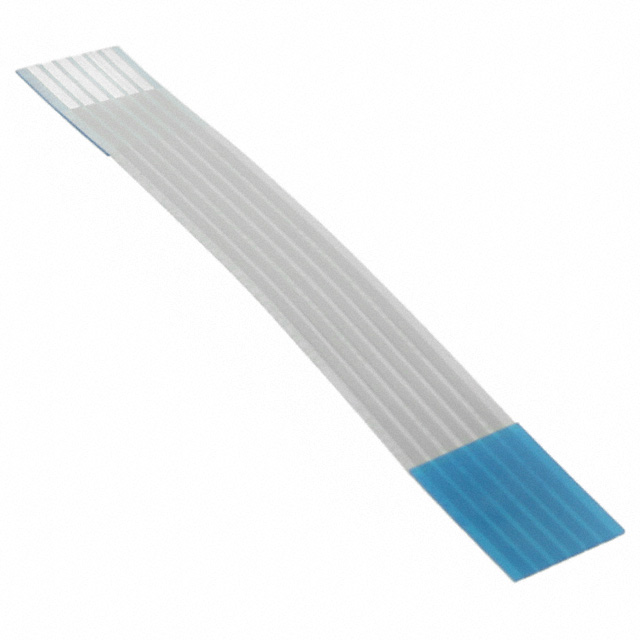

WURTH 扁平带状线缆 686706050001

686706050001概述

    WR-FFC Flat Flexible Cable: Technical Manual

    1. 产品简介


    WR-FFC(Flat Flexible Cable)是一款专门设计用于通用电子设备的柔性扁平电缆。该产品采用独特的材料和技术,旨在满足不同电子设备的连接需求。柔性扁平电缆因其轻薄、柔韧的特点,在消费电子产品、通信设备以及各种便携式设备中有着广泛应用。

    2. 技术参数


    以下是WR-FFC的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 引脚数 | 6 |
    | 节距(Pitch P) | 1 mm ±0.08 mm |
    | 总节距(Pitch Total Pt) | 5 mm ±0.1 mm |
    | 长度(Length L) | 50 mm ±3 mm |
    | 宽度(Width W) | 7 mm ±0.1 mm |
    | 边缘宽度(Margin M) | 1 mm ±0.12 mm |
    | 导体宽度(Conductor Width Cw) | 0.7 mm ±0.03 mm |
    | 导体厚度(Conductor Thickness Ct) | 0.035 mm ±0.01 mm |
    | 支撑带长度1(Support Tape Length 1 D1) | 10 mm ±2 mm |
    | 支撑带长度2(Support Tape Length 2 D2) | 10 mm ±2 mm |
    | 条带长度1(Strip Length 1 S1) | 5 mm ±1 mm |
    | 条带长度2(Strip Length 2 S2) | 5 mm ±1 mm |
    | 支撑带厚度(Support Tape Thickness St) | 0.225 mm ±0.01 mm |
    | 绝缘层厚度(Insulation Thickness Ft) | 0.043 mm ±0.01 mm |
    此外,WR-FFC的工作温度范围为-30°C至+105°C,具有出色的耐热性(110°C × 96小时)和耐潮湿性(40°C,95%RH × 96小时)。绝缘电阻为最小1000 MΩ,额定电流为最大1 A,工作电压为60 V,耐压能力为500 V(AC,1分钟无击穿)。

    3. 产品特点和优势


    - 耐用性:20次插拔循环,保证长时间稳定运行。
    - 材料:绝缘材料采用PET(白色),支撑带材料采用PET(蓝色),接触材料采用铜,表面镀锡。
    - 环境适应性:宽广的工作温度范围(-30°C 至 +105°C),适用于多种环境。
    - 电气特性:低阻抗和高绝缘电阻,确保稳定的电力传输和信号传输。

    4. 应用案例和使用建议


    WR-FFC广泛应用于消费电子产品、通信设备及便携式设备。例如,智能手机、平板电脑、笔记本电脑以及各种穿戴设备等。使用建议如下:
    - 在高温环境下使用时,建议采取额外的散热措施以保持正常工作。
    - 使用过程中应避免过度弯折和冲击,以免造成损坏。
    - 清洗时避免使用刷子等工具,以免损伤功能区域。

    5. 兼容性和支持


    WR-FFC设计与Würth Elektronik eiSos系列配套产品兼容,以确保最佳使用效果。厂商提供详细的技术支持和维护服务,确保用户在使用过程中能够获得及时帮助。

    6. 常见问题与解决方案


    - 问题:长时间使用后接触不良
    - 解决方案:检查连接器是否有灰尘或杂质,清理干净后重新插入。
    - 问题:弯曲时断裂
    - 解决方案:严格按照最小弯曲半径要求操作,避免过小的弯曲角度。
    - 问题:插拔次数过多导致失效
    - 解决方案:定期检查插拔部位的状态,及时更换损坏部件。

    7. 总结和推荐


    综上所述,WR-FFC是一款高性能、可靠且适用于多种应用场景的柔性扁平电缆。其优秀的材料选择、卓越的电气特性和广泛的适用范围使其在市场上具备极高的竞争力。推荐用户在各类消费电子、通信设备和便携式设备中使用WR-FFC以提升整体性能和可靠性。

686706050001参数

参数
长*宽*高 50.04mm(长度)*7mm(宽度)
零件状态 在售
包装方式 散装

686706050001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686706050001数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 686706050001 686706050001数据手册

686706050001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8638 ¥ 35.2609
10+ $ 3.4002 ¥ 31.0302
50+ $ 3.1259 ¥ 28.5274
100+ $ 2.8529 ¥ 26.036
250+ $ 2.6033 ¥ 23.7581
库存: 59
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35.26
