691242700008

产品分类: 接线板-线至板
厂牌: WURTH

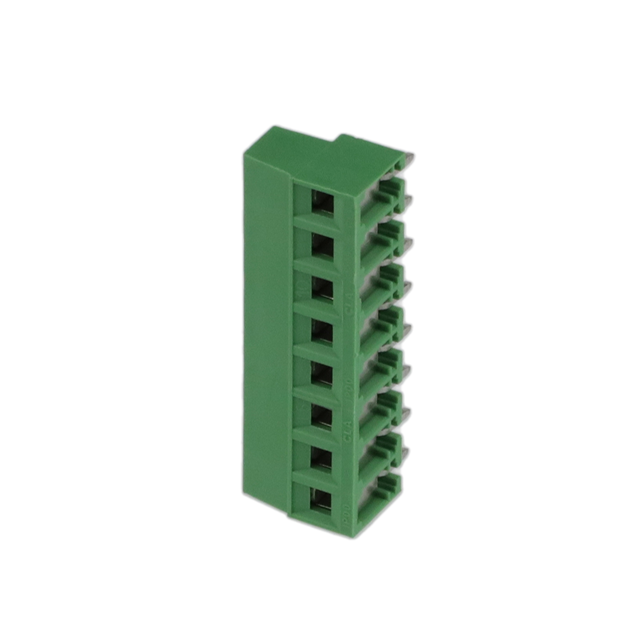

产品描述: Wurth Elektronik PCB端子台 2427系列, 8路, 5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 1910637
供应商: 海外现货
标准整包数: 1

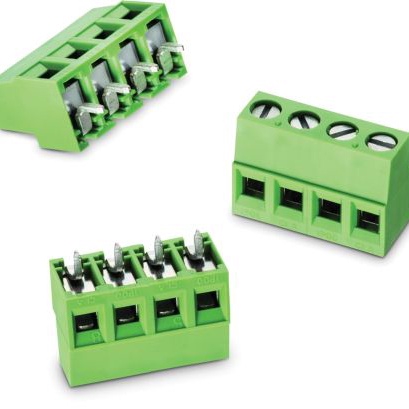

WURTH 接线板-线至板 691242700008

691242700008概述


    产品简介


    本文介绍的是由Würth Elektronik eiSos GmbH & Co. KG生产的SERIE 2427型电子元器件。这是一种垂直电缆入口式上升夹线端子,适用于印刷电路板(PCB)布局。主要功能是提供可靠而稳定的电气连接,广泛应用于各种电子设备中,如通用电子设备、工业控制系统、通信设备等。

    技术参数


    - 电流额定值:14 A至24 A
    - 工作电压:300 VAC至250 VAC
    - 耐压值:1.6 kV至2 kV
    - 绝缘材料:PA6/66,符合UL94 V0阻燃等级
    - 金属外壳:铜合金,表面镀镍和锡
    - 终端螺钉:钢,镀锌
    - 接线护套:铜合金,表面镀镍和锡
    - 工作温度范围:-30°C 至 +120°C
    - 接线长度:6 mm
    - 接触电阻:最大20 mΩ
    - 适用导线:实心导线(30-12 AWG/0.05-3.31 mm²),绞合导线(30-12 AWG/0.05-3.31 mm²)
    - 扭矩:4 Lb.In(0.5 Nm)

    产品特点和优势


    - 高可靠性:具有较高的工作电压和耐压值,确保在各种环境下都能稳定运行。
    - 优异的电气性能:低接触电阻保证了高效的电力传输。
    - 广泛的适用范围:适用于从-30°C到+120°C的极端温度环境。
    - 易安装性:设计有明确的机械接口和螺丝尺寸,易于安装和维护。
    - RoHS合规:环保设计,符合国际RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例:
    该端子常用于工业自动化设备、通信设备及各种控制系统的印刷电路板上。例如,在工业控制系统中,它能够实现信号和电源的有效传输。
    使用建议:
    - 确保接线长度为6 mm,以避免因过长或过短导致的接触不良。
    - 安装时注意不要过度拧紧螺钉,以免损坏接触点,造成电性能下降。
    - 在特殊环境下使用时,建议进行必要的电气和机械性能测试。

    兼容性和支持


    - 兼容性:建议与Würth Elektronik的其他产品配套使用,以确保最佳性能。
    - 支持和服务:厂商提供了详细的使用指南和技术支持服务,客户可通过销售工程师或内部销售人员获取更多信息。

    常见问题与解决方案


    - 问题:焊接后出现接触不良。
    - 解决方案:检查焊接温度曲线是否符合Würth Elektronik的技术要求;如果需要使用其他焊接方法,必须自行验证其有效性。
    - 问题:清洗过程中部件出现损坏。
    - 解决方案:不建议将产品完全浸入水中或清洁剂中;推荐使用挥发性溶液进行清洁,并进行测试以确保没有降解现象发生。

    总结和推荐


    SERIE 2427端子在性能、可靠性、兼容性方面表现优异,特别适合于要求严格的工业应用。其优秀的电气和机械特性使得其在各种极端条件下仍能保持稳定的工作状态。我们强烈推荐此产品给需要高性能端子连接解决方案的用户。同时,建议用户在首次使用前详细阅读技术手册,并遵循相关的安装和维护指南。

691242700008参数

参数
长*宽*高 40mm(长度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691242700008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691242700008数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691242700008 691242700008数据手册

691242700008封装设计

查看详情并下载
Symbol
Footprint
3D Model
