9774030592R

产品分类: 原型开发工具
厂牌: WURTH

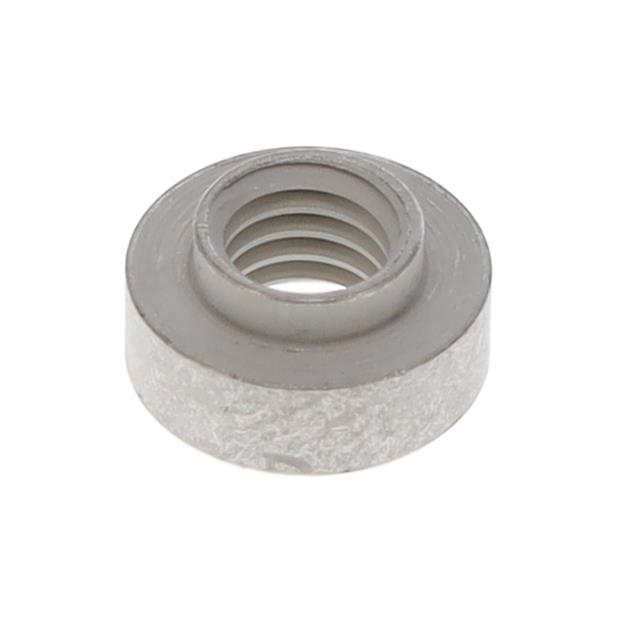

产品描述: Wurth Elektronik 钢圆体隔离柱, 1.7mm高
供应商型号: 710-9774030592R
供应商: Mouser
标准整包数: 1
WURTH 原型开发工具 9774030592R

9774030592R概述

    WA-SMSI SMT Steel Spacer with Internal Thread — 技术手册概述

    产品简介


    WA-SMSI SMT Steel Spacer 是一款专为通用电子设备设计的表面贴装钢制垫圈,内部具有螺纹。这种垫圈主要用于电路板组装过程中,确保组件之间稳固连接并保持适当间距。其典型应用领域包括工业控制设备、消费电子产品及通信设备等。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 材料 | 钢
    | 表面处理 | 锡
    | 推荐焊盘图案 | 6.0 O 10.4 | mm |
    | 焊膏厚度 | 150 μm min.
    | 螺丝拧紧扭矩 | 1.2 N·m max.
    | 工作温度范围 | -55 ~ +150 °C
    | 存储条件 | < 40 °C; < 75% RH
    | 防潮等级 | 1
    | 认证 | RoHS Compliant, REACH Conform, Halogen Free

    产品特点和优势


    1. 坚固耐用:采用优质钢材制成,具有出色的机械强度。
    2. 精确螺纹:内螺纹设计确保与螺丝紧密配合,减少松动风险。
    3. 耐高温性能:能够在宽广的工作温度范围内保持稳定性能。
    4. 兼容性良好:适用于多种焊接工艺及标准焊盘设计。
    5. 环保认证:符合RoHS、REACH等环保标准,适用于全球市场。

    应用案例和使用建议


    该产品常用于自动化装配线上的SMT(Surface Mount Technology)组装,特别是在需要在多层PCB上实现稳固连接的应用场景中。使用时应注意:
    - 设计考虑:设计PCB布局时需考虑到聚酰亚胺胶带的边缘可能干扰拾放过程,若安装多个垫圈彼此靠近,需进行特别规划。
    - 工艺调整:根据产品文档提供的焊接曲线进行适当的温度和时间设置,确保焊接质量。

    兼容性和支持


    该垫圈与其他标准SMT组件兼容,但具体应用前应与供应商确认。Würth Elektronik提供详尽的技术支持文档,包括焊接参数、存储条件和兼容性测试报告。

    常见问题与解决方案


    1. 如何正确拧紧:
    - 问题:拧紧时可能过紧导致损坏。
    - 解决办法:按照推荐的最大扭矩值操作,避免过度拧紧。

    2. 焊接不良:
    - 问题:焊点不饱满或有空洞。
    - 解决办法:检查焊膏厚度和焊接曲线设置,确保满足制造商的要求。

    总结和推荐


    WA-SMSI SMT Steel Spacer是一款高性能的垫圈产品,具备出色的机械强度和良好的焊接兼容性。它非常适合需要高可靠性连接的应用场景。对于希望提升电子设备稳定性的工程师和设计师而言,这是一个值得推荐的选择。总体来看,其优异的品质和多功能性使其在市场上具有很强的竞争力。

9774030592R参数

参数
长*宽*高 1.7mm(高度)
零件状态 在售
包装方式 卷带包装
