691418420003

产品分类: 接线板-线至板
厂牌: WURTH

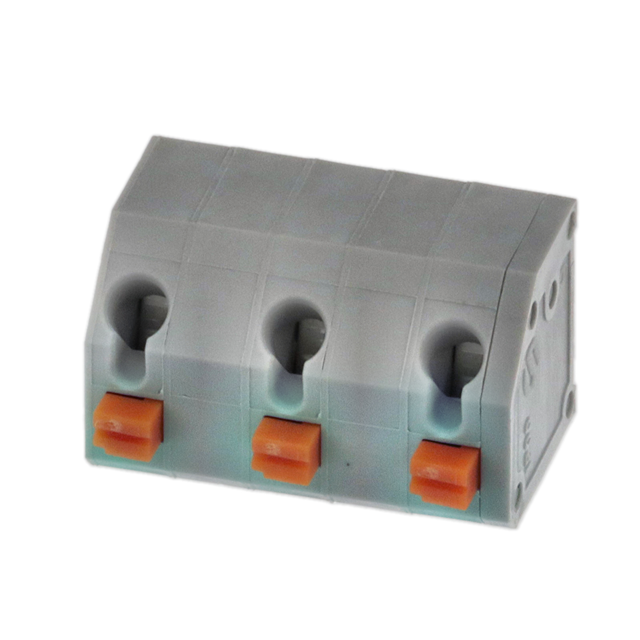

产品描述: Wurth Elektronik PCB端子台 4183系列, 3路, 7.62mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 732-691418420003-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691418420003

691418420003概述

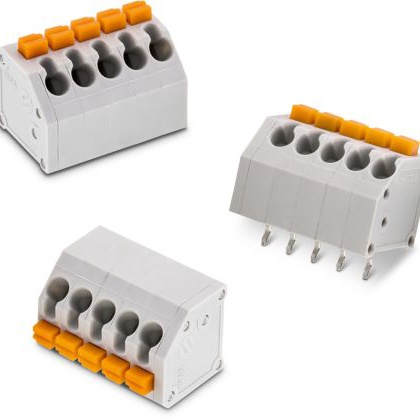

    SERIE 4184 - 7.62 mm - 45° Cable Entry Screwless

    产品简介


    SERIE 4184 是一款由 Wurth Elektronik 生产的螺钉式无密封连接器,适用于广泛的通用电子产品。其主要特点是具有坚固的金属外壳,磷青铜/锡材质的端子,确保了优异的机械和电气性能。这些连接器广泛应用于工业控制、运输信号、医疗设备等领域。

    技术参数


    - 材料
    - 绝缘体:PA6/66
    - 阻燃等级:UL94V0
    - 色彩:灰色
    - 金属外壳:磷青铜/锡
    - 导线护套:磷青铜/锡
    - 环境条件
    - 工作温度范围:-30°C 至 +120°C
    - 标准认证
    - 认证号:E150931
    - 类别号:MRT24 (3)

    - 机械特性
    - 实心导线适用范围:30-16 AWG / 0.05-1.31 mm²
    - 扭绞导线适用范围:30-16 AWG / 0.05-1.31 mm²
    - 导线剥离长度:7 mm
    - 节距:7.62 mm
    - 接触电阻:最大 20 mΩ

    - 焊接特性
    - 符合 JEDEC 无铅波峰焊接标准

    - 电气特性
    - 电流额定值:4 A
    - 工作电压:300 VAC 或 750 VAC
    - 耐压:1.6 kV 或 2.5 kV

    - 包装
    - 盒装

    产品特点和优势


    SERIE 4184 连接器的独特之处在于其坚固的磷青铜/锡端子,提供了优异的机械稳定性和电气性能。其高温阻燃材料使得它能够在恶劣环境下正常运行,而其宽泛的工作温度范围则使其非常适合于工业控制和交通运输等领域的应用。此外,它还通过了多项安全认证,确保了可靠性和安全性。

    应用案例和使用建议


    SERIE 4184 主要应用于工业自动化设备、运输控制系统、医疗设备等领域。对于需要高可靠性连接的应用场合,例如工业控制中的传感器连接、运输信号系统的电缆连接等,这些连接器能够提供可靠的连接保障。在使用过程中,需要注意导线的正确剥皮长度和合适的焊接工艺,以保证良好的电气连接。

    兼容性和支持


    SERIE 4184 与同类产品具有良好的兼容性,可以方便地与其他标准化连接器系统进行集成。Wurth Elektronik 提供了详细的技术文档和支持服务,确保用户能够获得所需的支持和帮助。

    常见问题与解决方案


    - 问题:导线接触不良。
    - 解决方法:确保导线剥皮长度合适(7 mm),并且正确安装到连接器中。检查接触点是否有损坏或氧化现象。

    - 问题:耐压不足。
    - 解决方法:确认所用连接器的工作电压符合要求,并按照标准进行测试。

    总结和推荐


    总体来说,SERIE 4184 是一款高性能、高可靠性的连接器产品,特别适合于需要高可靠性连接的工业控制和交通运输等领域。由于其出色的机械和电气性能,我们强烈推荐在上述应用场景中采用这款产品。

691418420003参数

参数
长*宽*高 20.55mm(长度)*12mm(宽度)
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691418420003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691418420003数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691418420003 691418420003数据手册

691418420003封装设计

查看详情并下载
Symbol
Footprint
3D Model
