691312510022

厂牌: WURTH
产品描述:
供应商型号: BN-691312510022
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691312510022

691312510022概述

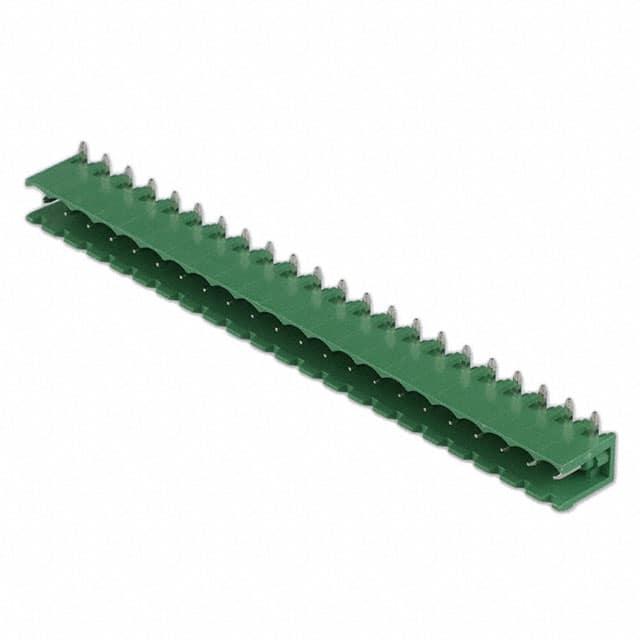

    SERIE 312 - 5.08mm Open Horizontal PCB Header

    1. 产品简介


    SERIE 312是一款专为通用电子产品设计的5.08毫米间距水平PCB接头。它广泛应用于各种电子设备中,如消费电子、工业控制、通信设备等。该产品提供了稳定可靠的连接,适用于需要频繁插拔和长期稳定的电气连接场合。

    2. 技术参数


    - 尺寸: 5.08mm间距
    - 绝缘材料: PA66
    - 阻燃等级: UL94-V0
    - 颜色: 绿色
    - 触点材质: 黄铜(CuZn)
    - 焊脚电镀: 锡
    - 工作温度范围: -40°C 至 105°C
    - 电流容量: 20A
    - 工作电压: 300VAC
    - 耐压: 1.6kV (初次级),2.5kV (其它)
    - 接触电阻: ≤20mΩ
    - 包装方式: 盒装

    3. 产品特点和优势


    SERIE 312具有以下显著特点和优势:
    - 高可靠性: 具有UL94-V0阻燃等级,符合RoHS标准,保证在恶劣环境下仍能保持高可靠性。
    - 宽工作温度范围: 可在-40°C至105°C的温度范围内正常工作,适用于各种极端环境。
    - 低接触电阻: 最大接触电阻为20mΩ,确保高效电流传输。
    - 优异的机械性能: 良好的焊锡波工艺适应性,便于大规模生产和组装。

    4. 应用案例和使用建议


    - 消费电子: 在智能家电、个人电脑、手机充电接口中提供可靠的连接。
    - 工业控制: 适用于各类工业自动化设备,提供稳定的数据传输。
    - 通信设备: 在路由器、交换机等网络设备中用于内部连接,确保高速数据传输。
    使用建议:
    - 确保在安装过程中正确使用焊接波工艺,以避免焊锡不均导致的接触不良。
    - 注意产品的工作温度限制,防止长时间在极端高温环境下使用。

    5. 兼容性和支持


    SERIE 312具有广泛的兼容性,可以与其他标准5.08mm间距的PCB接头互换使用。Wurth Elektronik公司为用户提供全面的技术支持,包括产品选型、设计指导和售后技术支持。

    6. 常见问题与解决方案


    - Q: 接触电阻过高
    - A: 检查焊锡工艺是否正确,确保焊点光滑均匀;如有必要,可重新焊接或更换新的接头。
    - Q: 温度稳定性差
    - A: 确认是否在-40°C至105°C的温度范围内使用,若超出该范围需采取额外防护措施。
    - Q: 不适合特殊场合使用
    - A: 如需用于航空航天、核能控制等高安全性要求的场合,请提前咨询Wurth Elektronik获取书面批准。

    7. 总结和推荐


    SERIE 312凭借其卓越的电气特性和机械性能,在众多应用领域表现出色。无论是在消费电子还是工业控制领域,都是一个可靠的选择。因此,强烈推荐使用这款高质量的产品。
    通过以上分析可以看出,SERIE 312作为一款高品质的PCB接头,具有广泛的应用前景和市场竞争力。无论是从技术指标还是实际使用效果来看,都值得广大用户选用。

691312510022参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

691312510022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691312510022数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691312510022 691312510022数据手册

691312510022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.0621 ¥ 51.7097
50+ $ 5.6991 ¥ 48.6133
100+ $ 5.2151 ¥ 44.4848
360+ $ 4.2229 ¥ 36.0213
库存: 30
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 517.09
直接购买
加入购物车
