687624200002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6876 系列, 24 路, 白色
供应商型号: 1634460
供应商: 海外现货
标准整包数: 50

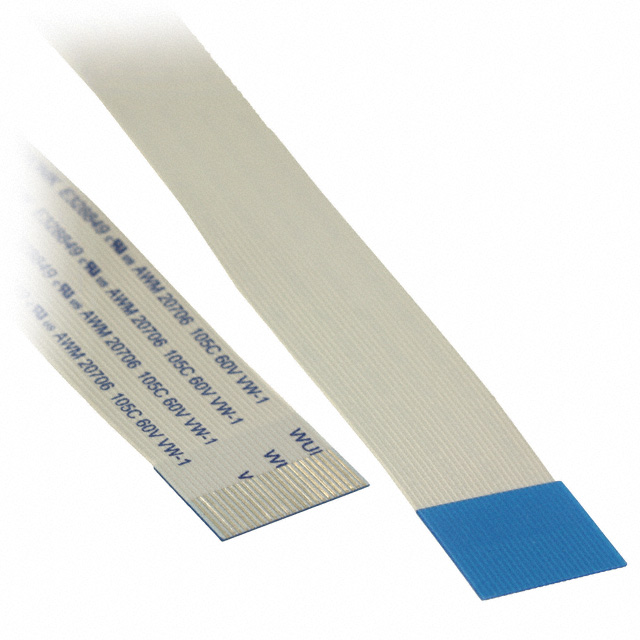

WURTH 扁平带状线缆 687624200002

687624200002概述

    WR-FFC Flat Flexible Cable 技术手册

    1. 产品简介


    产品名称: WR-FFC Flat Flexible Cable
    订单代码: 687624200002
    制造商: Würth Elektronik eiSos GmbH & Co. KG
    尺寸/类型: Type 1, 0.50 mm
    业务单元状态: eiCan Valid
    产品概述: WR-FFC是一款专门设计用于一般电子设备的扁平柔性电缆。它适用于需要高灵活性和紧凑设计的应用场景。主要功能包括灵活连接、小型化设计和耐用性。典型应用领域包括消费电子、便携式设备、工业控制、汽车电子等领域。

    2. 技术参数


    | 参数 | 值 | 单位 | 容差 |
    ||
    | 引脚数 | 24 | 个 | - |
    | 节距 P | 0.5 | mm | ±0.05 |
    | 总节距 Pt | 11.5 | mm | ±0.08 |
    | 长度 L | 200 | mm | ±5 |
    | 宽度 W | 12.5 | mm | ±0.08 |
    | 边缘间距 M | 0.5 | mm | ±0.08 |
    | 导体宽度 Cw | 0.3 | mm | ±0.02 |
    | 导体厚度 Ct | 0.05 | mm | ±0.01 |
    | 支撑带长度 1 D1 | 8 | mm | ±2 |
    | 支撑带长度 2 D2 | 8 | mm | ±2 |
    | 条带长度 1 S1 | 4 | mm | ±1 |
    | 条带长度 2 S2 | 4 | mm | ±1 |
    | 支撑带厚度 St | 0.225 | mm | ±0.01 |
    | 绝缘厚度 Ft | 0.043 | mm | ±0.01 |
    电气特性:
    - 额定电流 Ir | 0.5 | A | max |
    - 工作电压 | 60 | V |
    - 绝缘电阻 RISO | 1000 | MΩ/m | min (500V DC) |
    - 耐压 | 无击穿 | 500 | V (AC) |
    - 导体电阻 R | 1.4 | Ω/m | max |
    - 接触电阻 R | 20 | mΩ | max |
    机械特性:
    - 绝缘材料延伸率 | 60% | min |
    - 拉伸强度 | 35 | N/mm² | min |
    - 弯曲测试 (180°) | 20次 | min |
    - 磨损测试 | 10000次 | min |

    3. 产品特点和优势


    产品特点:
    - 高度灵活性:扁平设计使其非常适合空间受限的应用。
    - 耐用性强:可承受高达20次插拔循环。
    - 良好的温度适应性:可在-30°C至+105°C的温度范围内工作。
    - 高绝缘性:绝缘电阻可达1000 MΩ/m。
    市场优势:
    - 适用于各种消费电子产品和便携式设备,特别是那些对尺寸和重量有严格要求的应用。
    - 良好的可靠性和长期稳定性,确保长时间使用无故障。

    4. 应用案例和使用建议


    应用案例:
    - 用于笔记本电脑、平板电脑等便携式设备的内部连接。
    - 汽车娱乐系统内部连接线。
    - 工业自动化设备中的信号传输线。
    使用建议:
    - 在组装时要特别小心,避免过度弯曲或折断。
    - 定期检查连接点是否有磨损或损坏,及时更换以保证性能稳定。
    - 存储时要避免高温、潮湿环境,保持包装密封良好。

    5. 兼容性和支持


    兼容性:
    - WR-FFC与Würth Elektronik eiSos的其他相关产品兼容,但不建议与第三方产品配合使用。
    - 支持的焊接方法仅限于符合技术规格的焊锡工艺。
    支持和维护:
    - Würth Elektronik提供全面的技术支持和客户服务,确保产品在整个生命周期内保持最佳性能。
    - 用户可以通过技术支持热线或官方网站获取详细的文档和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在存储超过12个月后无法正常焊接 | 确认所有产品均在12个月内使用,并按照推荐条件进行存储。 |
    | 产品在清洗过程中受到损伤 | 避免使用刷子清洗,推荐使用温和的清洗剂。 |
    | 产品在长时间使用后出现信号衰减 | 定期检查连接点,必要时更换新的柔性电缆。 |

    7. 总结和推荐



    总结

    :
    WR-FFC Flat Flexible Cable 是一款高度灵活且可靠的电子元件,适用于多种应用场景。其卓越的机械特性和电气特性使其成为消费电子和便携式设备的理想选择。
    推荐:
    强烈推荐 WR-FFC Flat Flexible Cable 用于需要高性能柔性连接的应用。考虑到其出色的耐用性和广泛的应用范围,该产品将是您项目中不可或缺的一部分。

687624200002参数

参数
长*宽*高 200mm(长度)*12.5mm(宽度)
零件状态 在售
包装方式 散装

687624200002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687624200002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687624200002 687624200002数据手册

687624200002封装设计

查看详情并下载
Symbol
Footprint
3D Model
