691331510004

产品分类: 端子 - 其他
厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距4p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691331510004
供应商: 海外现货
标准整包数: 1
WURTH 端子 - 其他 691331510004

691331510004概述


    产品简介

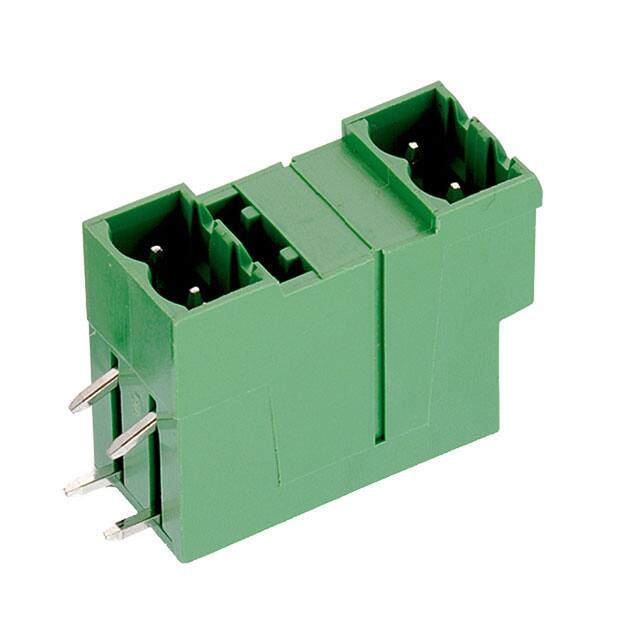

    SERIE 3315 是一款具有双层水平结构的 5.08mm 接线端子排,专为 PCB(印刷电路板)设计。该接线端子排带有机翼状护片,适用于多种电子设备的连接需求。主要功能是通过可靠的电气连接来实现信号传输和电力分配。它广泛应用于消费电子产品、工业控制设备、通信设备等领域。

    技术参数


    | 参数类别 | 参数值 |

    | 绝缘材料 | PA 66 |
    | 阻燃等级 | UL94-V0 |
    | 颜色 | 绿色 |
    | 触点针材质 | 黄铜(CuZn) |
    | 焊尾表面处理 | 锡镀层 |
    | 工作温度范围 | -40°C 至 105°C |
    | RoHS 符合性 | 是 |
    | UL 认证 | 证书编号:E315414 |
    | 电流承载能力 | 20A |
    | 工作电压 | 300VAC |
    | 耐压强度 | 1.6KV |
    | 接触电阻 | 最大 20 mΩ |
    | 载流规格 | 双排水平触点 |
    | 引脚间距 | 5.08mm |
    | 焊接工艺 | 无铅波峰焊工艺 |

    产品特点和优势


    1. 可靠的电气连接:使用黄铜触点和锡镀层,确保长期稳定且低阻抗的电气连接。
    2. 高耐温性:能够在 -40°C 至 105°C 的极端环境下正常工作。
    3. 高安全等级:符合 UL94-V0 阻燃标准,适用于需要高安全性要求的应用场合。
    4. 良好的兼容性:设计尺寸精确,便于安装和兼容各种 PCB 板。
    5. 符合环保标准:RoHS 和无铅设计,适用于各种绿色电子产品。

    应用案例和使用建议


    应用案例:这款接线端子排被广泛应用于消费电子产品、工业控制设备、通信设备等。例如,在智能家居系统中,用于连接各类传感器和控制单元;在工业自动化控制系统中,用于连接传感器和执行机构。
    使用建议:
    1. 在进行焊接前,请确保焊接工艺符合无铅标准。
    2. 在高温环境中使用时,注意检查焊接质量,确保连接可靠性。
    3. 安装过程中,需保证机翼护片正确固定,以防止意外脱落。

    兼容性和支持


    该产品适用于各类电子设备,特别是对焊接工艺和电气特性有较高要求的应用。制造商提供详细的技术支持文档,并可根据客户需要提供定制服务。此外,厂商还提供了详尽的认证文件和合规说明,以确保产品在使用过程中的安全性和可靠性。

    常见问题与解决方案


    1. 问题:焊接后出现接触不良
    解决方案:检查焊接工艺是否符合无铅标准,并确保焊点无空洞和不完全焊接的情况。
    2. 问题:高温环境下触点松动
    解决方案:建议在高温环境下使用时定期检查触点紧固情况,必要时重新焊接以确保连接可靠。
    3. 问题:安装过程中护片损坏
    解决方案:严格按照安装说明操作,如护片损坏严重可联系供应商更换新件。

    总结和推荐


    SERIE 3315 接线端子排凭借其出色的电气性能、高耐温性和可靠的机械结构,成为众多应用场景的理想选择。特别是在需要高可靠性和高安全性的场合,更是值得信赖的产品。结合厂商提供的技术支持和优质服务,推荐给所有寻求高性能连接解决方案的用户。

691331510004参数

参数
安装方式 PCB安装
包装方式 散装

691331510004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691331510004数据手册

厂牌 PDF简要描述 下载
WURTH 端子 - 其他 WURTH 691331510004 691331510004数据手册

691331510004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.6499 ¥ 22.6036
50+ $ 2.5047 ¥ 21.3651
100+ $ 2.3111 ¥ 19.7137
400+ $ 1.9239 ¥ 16.4109
库存: 50
起订量: 36 增量: 0
交货地:
最小起订量为:10
合计: ¥ 226.03
