621308284521

产品分类:
厂牌: WURTH
产品描述: 2.0mm间距8p双排排针, WR-PHD系列, 斜角
供应商型号: 10B-2849234-4
供应商: 国内现货
标准整包数: 1
WURTH  621308284521

621308284521概述


    产品简介

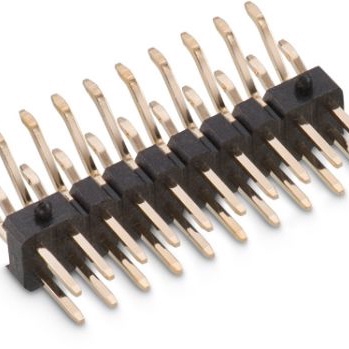

    这款2.00mm SMT(表面贴装技术)直角双排插头(型号WR-PHD)是专门为通用电子设备设计和开发的。它具有8个引脚,适配多种电子设备和电路设计需求,广泛应用于消费电子、通信设备、工业控制等领域。

    技术参数


    - 尺寸规格:
    - 引脚数量:8
    - 中心间距:2 mm
    - 插头长度:8 mm
    - 插头宽度:2.00 mm
    - 引脚到引脚距离(中心):6 mm
    - 封装厚度:小于等于1.6 mm
    - 电气特性:
    - 额定电流:2 A(最大)
    - 工作电压:200 V(交流)
    - 耐压测试:500 V(交流,持续1分钟)
    - 接触电阻:20 mΩ(最大)
    - 绝缘电阻:1000 MΩ(最小)
    - 材料属性:
    - 绝缘材料:PA9T
    - 绝缘阻燃等级:UL94 V-0
    - 绝缘颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:金
    - 其他特性:
    - 焊接周期:50次
    - 拼装方式:带垫圈的卷带包装
    - 工作温度范围:-40°C 至 +105°C
    - 符合标准:无铅/RoHS

    产品特点和优势


    - 结构紧凑:由于采用了2.00mm的小尺寸设计,适合空间受限的应用场景。
    - 高可靠性:2 A的最大额定电流和500 V的耐压能力,确保了长时间稳定运行。
    - 环保材料:使用无铅且符合RoHS标准的材料,更环保安全。
    - 易于焊接:支持回流焊接工艺,焊点均匀且可靠。
    - 高兼容性:适用于各种通用电子设备和电路板设计。

    应用案例和使用建议


    应用案例
    这款插头被广泛应用于各种电子设备,如通信模块、仪器仪表、自动化控制系统等。例如,在一台物联网设备中,它可作为连接天线模块的关键组件。
    使用建议
    - 安装前检查:确保焊盘与插头引脚对齐,避免偏移导致虚焊或短路。
    - 焊接温度控制:根据插头的具体封装厚度选择合适的焊接温度和时间,以确保焊接效果良好。
    - 环境适应性:在高低温环境中使用时,需特别注意热膨胀效应,避免因温差导致的损坏。
    - 防护措施:为防止机械冲击,建议将插头安装在稳固的位置,避免过度震动。

    兼容性和支持


    该插头与WE公司的同类产品及工具兼容,保证了可靠的连接效果。制造商提供技术支持和维修服务,如有任何问题,可通过电话或邮件与他们联系。

    常见问题与解决方案


    问题1:焊接后出现引脚弯曲
    解决方案:检查焊接温度和时间是否符合规范,适当调整参数;重新焊接前先清洁焊盘并调整插头位置。
    问题2:接触电阻过高
    解决方案:确认引脚镀层完好无损,必要时进行清洁或更换插头;确保引脚与焊盘完全贴合,焊接过程中避免应力集中。
    问题3:无法通过高温存储测试
    解决方案:检查插头的焊接质量,确认引脚与焊盘之间的接触良好;更换未通过测试的批次,严格按照制造商的要求操作。

    总结和推荐


    综上所述,这款2.00mm SMT直角双排插头凭借其紧凑的结构、高可靠性、环保材料和易于焊接的特点,非常适合于多种通用电子设备的应用。对于需要小型化和高可靠性的设计项目,我们强烈推荐使用这款插头。然而,对于要求极高标准安全和可靠性的情况,建议用户在使用前进行全面的评估和验证。

621308284521厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

621308284521数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 621308284521 621308284521数据手册

621308284521封装设计

查看详情并下载
Symbol
Footprint
3D Model
