691132700003

产品分类: 接线板-线至板
厂牌: WURTH

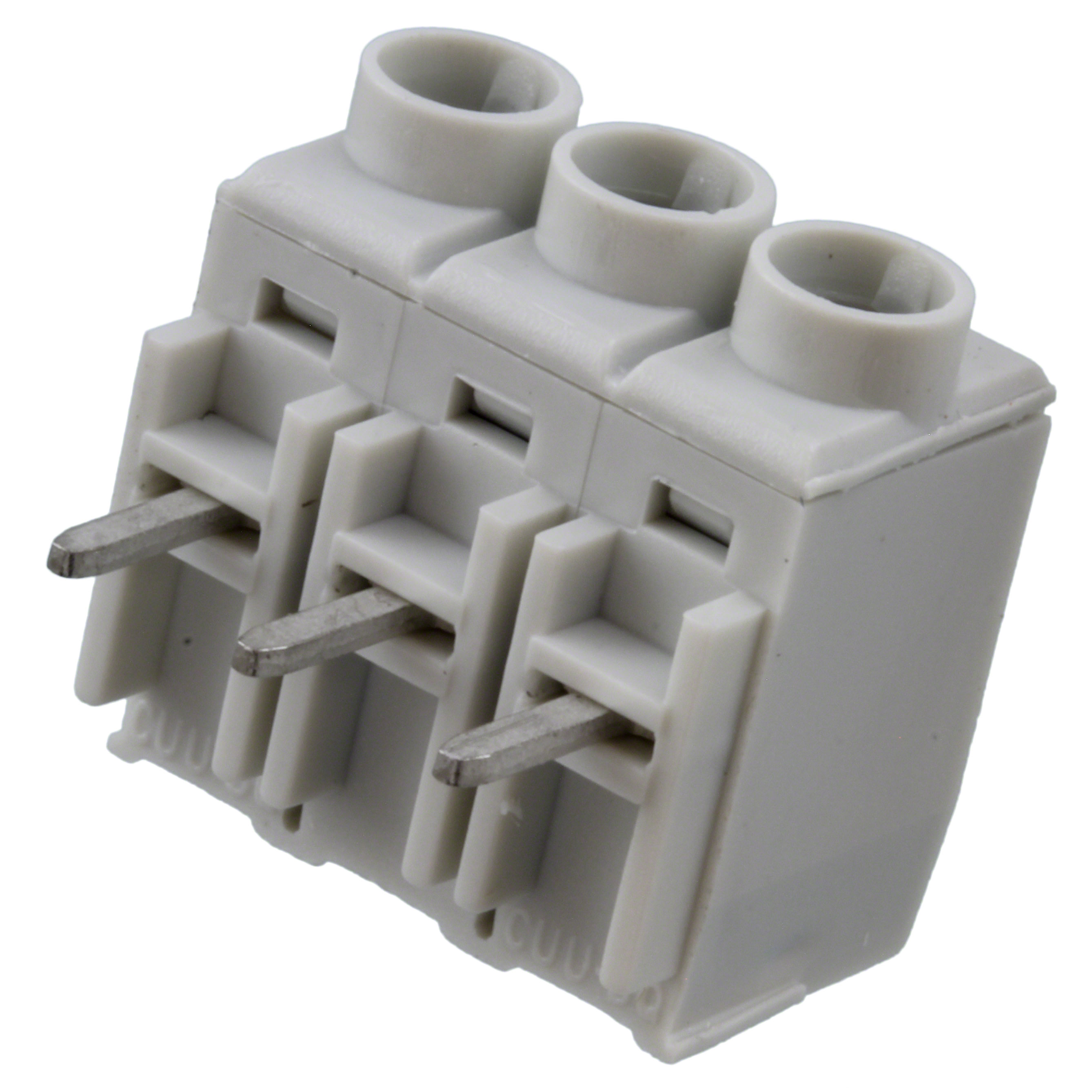

产品描述: Wurth Elektronik PCB端子台 1327系列, 3路, 5mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 732-5989-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691132700003

691132700003概述


    产品简介

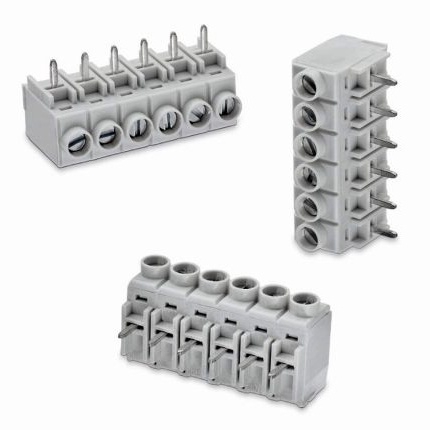

    SERIE 1327 - 5.00 MM - VERTICAL CABLE ENTRY WITH PRESSURE CLAMP - GLOW WIRE PLASTIC - WR-TBL
    SERIE 1327 是一种具有垂直电缆入口、压力夹紧装置的电子元器件,设计用于电气连接。它采用聚碳酸酯(PC)绝缘材料和锌镀钢金属外壳,提供优秀的电气性能和机械稳定性。该产品适用于各种电气设备,包括工业控制系统、通信设备和家用电器等。

    技术参数


    - 尺寸:5.00 mm
    - 工作电压:300VAC 至 450VAC
    - 电流等级:16A 至 22A
    - 耐压能力:1.6 kV 至 2.5 kV
    - 接触电阻:最大 20 mΩ
    - 固态线径范围:30-12 AWG / 0.05-3.31 mm²
    - 绞线线径范围:30-12 AWG / 0.05-3.31 mm²
    - 扭矩:4 Lb.In / 0.5 Nm
    - 焊锡:符合 JEDEC 铅自由波峰焊接标准

    产品特点和优势


    - 安全合规:符合 RoHS 和 UL VDE 标准,确保产品在使用中的安全性。
    - 坚固耐用:采用 PC 绝缘材料和镀锌钢外壳,可在恶劣环境中保持稳定性能。
    - 高可靠性:接触电阻低,确保电流传输的高效性。
    - 适用广泛:适用于多种电气设备和应用领域,如工业控制、通信和家用电器等。

    应用案例和使用建议


    应用案例:
    SERIE 1327 常被用于工业自动化系统、通信设备和家用电器中的接线端子连接。这些场合需要高性能和可靠性的连接,SERIE 1327 能够满足这些需求。
    使用建议:
    - 在安装时,确保所有连接部位稳固,以避免因松动导致的电气故障。
    - 定期检查产品的接触电阻,确保电气性能的持续稳定。
    - 在极端环境下使用时,进行必要的环境适应性测试。

    兼容性和支持


    SERIE 1327 与其他标准电气设备兼容,可广泛应用于各种电气系统中。厂商提供了详细的使用手册和技术支持服务,用户可以轻松获取帮助。

    常见问题与解决方案


    - Q: 产品无法正常工作
    - A: 检查接触电阻是否超标,如果超过 20 mΩ,可能需要重新焊接或更换产品。

    - Q: 连接不稳定
    - A: 确保连接部位的螺丝紧固到位,如有需要可以调整扭矩至合适的值。

    - Q: 温度范围超出
    - A: 确认使用环境温度在 -30°C 到 +120°C 之间,超出范围可能导致产品失效。

    总结和推荐


    综上所述,SERIE 1327 是一款高度可靠、安全且性能优越的电子元器件。其广泛的应用范围、出色的电气性能和坚固耐用的设计使其成为众多电气设备的理想选择。我们强烈推荐此产品给需要高性能连接器的应用场合。
    通过本文档的介绍,我们希望为读者提供对 SERIE 1327 的全面了解,并为其在实际应用中的使用提供有价值的参考。

691132700003参数

参数
长*宽*高 15mm(长度)*15.5mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 托盘

691132700003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691132700003数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691132700003 691132700003数据手册

691132700003封装设计

查看详情并下载
Symbol
Footprint
3D Model
