65506506515305

产品分类: 同轴线缆
厂牌: WURTH

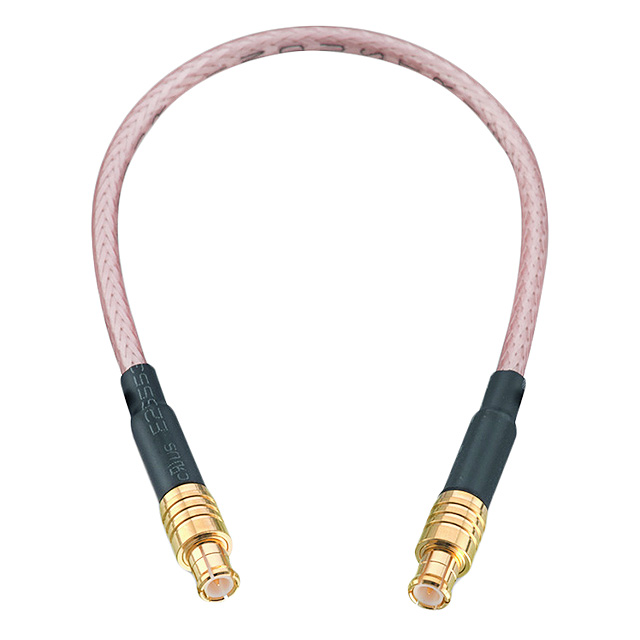

产品描述: Wurth Elektronik RG316同轴电缆, 152.4mm长, MCX公插转MCX, 50 Ω
供应商型号: 732-14199-ND
供应商: Digi-Key
标准整包数: 1
WURTH 同轴线缆 65506506515305

65506506515305概述


    产品简介


    WR-CXASY MCX直插式插头到直插式插头 是一款专为通用电子设备设计的电子元器件。它采用灵活的RG-316/U电缆,具有50欧姆的阻抗特性,能够在广泛的频率范围内工作。此组件主要用于一般电子产品中,不适合用于需要极高安全标准或可靠性标准的场合,如军事、航空航天等领域。此外,用户必须确保在设计使用这些组件时执行充分的安全可靠性检查。

    技术参数


    - 基本规格:
    - 电缆类型: 灵活的RG-316/U电缆
    - 外径: 2.49 mm
    - 工作温度范围: -55°C 至 +155°C
    - 阻抗: 50 欧姆
    - 频率范围: DC至6GHz
    - 驻波比: 最大值为1.5
    - 插入损耗: 最大值为0.7 dB
    - 绝缘电阻: 最小值为1000兆欧(在500V DC下120秒内)
    - 耐电压: 最小值为750 V(交流电)
    - 机械特性:
    - 连接力(轴向): 最小值为10牛顿
    - 对接周期: 500次
    - 插拔力: 接入最大值为63牛顿,分离最小值为8至20牛顿
    - 最小弯曲半径: 12.7 mm
    - 电缆固定力: 最小值为44.5牛顿

    产品特点和优势


    WR-CXASY MCX直插式插头到直插式插头 具备以下显著优势:
    - 宽泛的工作温度范围:-55°C至+155°C,适应多种恶劣环境。
    - 高可靠性和稳定性:经过严格的测试和验证,保证长期稳定运行。
    - 灵活的应用场景:广泛应用于各种高频通信系统、测量仪器等领域。
    - 优异的电气特性:低插入损耗和高阻抗,确保信号传输的高效性。

    应用案例和使用建议


    此电子元器件适用于各种高频通信系统和测量仪器中。例如,在无线通信系统中,这种连接器可用于天线与收发器之间的连接。使用时应注意以下几点:
    - 环境适应性:确保安装环境符合规定的温度和湿度条件。
    - 电缆固定:保持电缆固定牢固,避免松动导致信号质量下降。
    - 定期检查:定期检查连接器的状态,确保无损坏或腐蚀。

    兼容性和支持


    此电子元器件与Würth Elektronik eiSos GmbH & Co. KG旗下的其他元器件高度兼容。制造商提供了全面的技术支持和售后服务,包括详细的使用指南和技术文档。对于需要进一步技术支持的客户,可以联系相应的销售工程师。

    常见问题与解决方案


    - 问题: 产品出现接触不良现象。
    - 解决方案: 检查电缆连接是否牢固,必要时重新插拔连接器。
    - 问题: 插拔过程中连接器受到损伤。
    - 解决方案: 避免过度用力操作,按照正确的方法进行插拔。

    总结和推荐


    综上所述,WR-CXASY MCX直插式插头到直插式插头 是一款高性能、高可靠性的电子元器件,特别适合用于高频通信和测量系统中。它的宽泛工作温度范围、卓越的电气特性和高稳定性使其成为各类应用的理想选择。我们强烈推荐该产品,尤其是对于需要高性能连接解决方案的应用场景。

65506506515305参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 袋装

65506506515305厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

65506506515305数据手册

厂牌 PDF简要描述 下载
WURTH 同轴线缆 WURTH 65506506515305 65506506515305数据手册

65506506515305封装设计

查看详情并下载
Symbol
Footprint
3D Model
