428521320811

产品分类: 拨码开关
厂牌: WURTH
产品描述: Wurth Elektronik 旋转编码开关
供应商型号: 732-6980-2-ND
供应商: Digi-Key
标准整包数: 600

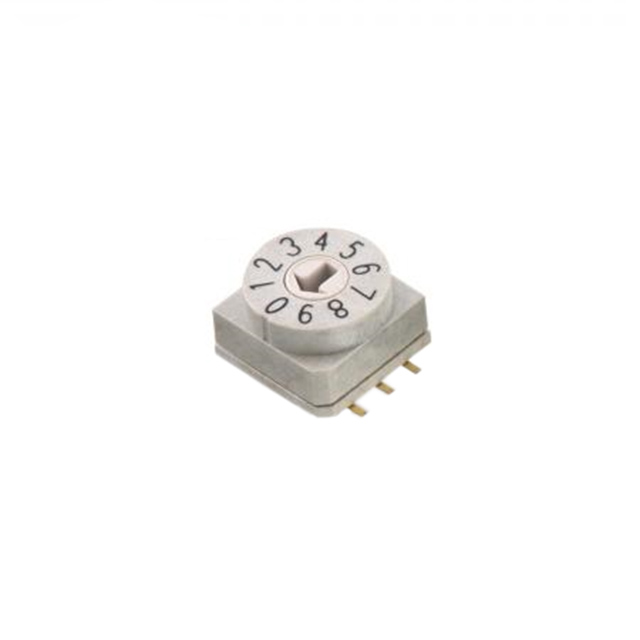

WURTH 拨码开关 428521320811

428521320811概述

    WS-ROSV SMT IP67 Rotary Switch 技术手册

    1. 产品简介


    WS-ROSV SMT IP67 Rotary Switch 是一款专为通用电子设备设计的旋转开关,具备防尘防水(IP67)等级。该产品广泛应用于各种电子设备中,尤其适用于需要可靠连接和良好密封性的场合。

    2. 技术参数


    - 物理尺寸
    - 尺寸:10 x 10 mm
    - 重量:22.25 g
    - 电气特性
    - 额定电流(切换):150 mA
    - 额定电压(切换):24 V (DC)
    - 额定电流(非切换):400 mA
    - 额定电压(非切换):24 V (DC)
    - 接触电阻(初始):80 mΩ 最大
    - 接触电阻(寿命测试后):200 mΩ 最大
    - 绝缘电阻:250 V (DC),最小值为 100 MΩ
    - 耐压能力:1 分钟内 250 V (AC)
    - 机械特性
    - 操作力:最大 700 g
    - 电气寿命:150 mA/24 V (DC) 下 10,000 步
    - 环境条件
    - 工作温度范围:-40°C 到 +85°C
    - 存储条件(原包装内):<40°C;<75% RH
    - 防潮级别(MSL):1
    - 认证
    - 符合 RoHS 标准 [2011/65/EU&2015/863]
    - 符合 REACh 标准 [(EC)1907/2006]
    - 符合无卤标准 [IEC 61249-2-21] 和 [JEDEC JS709B]

    3. 产品特点和优势


    - IP67 等级:具有优异的防尘防水性能,适合在恶劣环境中使用。
    - 高可靠性:额定电气和机械寿命长,可确保长期稳定运行。
    - 多种接口材料:外壳和内部组件采用防火材料,符合 UL94 V-0 标准。
    - 兼容性好:适用于广泛的工业和消费电子产品。

    4. 应用案例和使用建议


    - 应用场景:汽车控制面板、家庭自动化系统、工业控制系统等。
    - 使用建议:
    - 在操作时应避免使用过度的力量,以免损坏开关。
    - 在焊接过程中应保持开关处于原始位置。
    - 清洗前建议冷却 PCB 或零件,避免立即清洗导致的功能异常。

    5. 兼容性和支持


    - 兼容性:与市面上大多数 SMT 设备兼容。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题 1: 开关无法正常切换
    - 解决方案: 检查接线是否正确,确保电源电压在规定的范围内。
    - 问题 2: 开关接触不良
    - 解决方案: 检查接触面是否有污垢或损坏,清洁或更换接触部分。

    7. 总结和推荐


    - 总结:WS-ROSV SMT IP67 Rotary Switch 是一款功能强大且可靠的旋转开关,具备优秀的防护性能和长寿命。它适用于多种电子设备,并能在严苛环境下保持稳定运行。
    - 推荐:鉴于其卓越的性能和广泛的应用范围,我们强烈推荐使用这款旋转开关。
    如果您有任何疑问或需要进一步的帮助,请联系 Würth Elektronik eiSos GmbH & Co. KG 官方支持团队。

428521320811参数

参数
引脚总间距 -
电流额定值 150mA
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
长*宽*高 10mm(长度)*6.8mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

428521320811厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

428521320811数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 428521320811 428521320811数据手册

428521320811封装设计

查看详情并下载
Symbol
Footprint
3D Model
