649006221732

厂牌: WURTH
产品描述: Header,Locking Ramp 4.2mm 2 6pin 8A 锡 白色 通孔安装
供应商型号: 10B-2113342-4
供应商: 国内现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 公插针 649006221732

649006221732概述

    WR-MPC4 Dual Row Male Vertical Header: A Comprehensive Technical Overview

    1. 产品简介

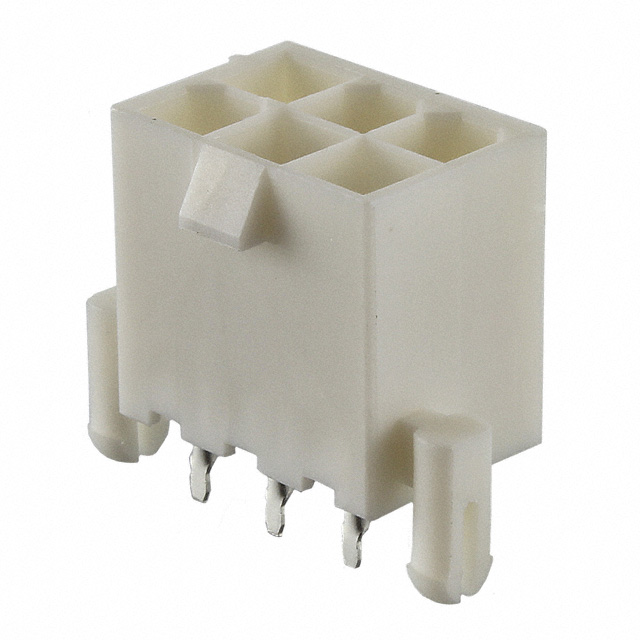

    WR-MPC4 Dual Row Male Vertical Header(垂直双排公头连接器) 是一款专为一般电子设备设计的电子元器件。该连接器具有6个引脚,采用4.20毫米的间距,适用于各种通用电子产品中。通过使用这种连接器,可以实现电路板间的高效电气连接。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 引脚数 | 6
    | 引脚间距 | 4.2 | mm |
    | 额定电流 | 8 | A |
    | 工作电压 | 600 | V(AC)|
    | 耐压能力 | 1500 | V(AC)|
    | 接触电阻 | 10 | mΩ |
    | 绝缘电阻 | 1000 | MΩ |
    | 操作温度范围 | -40 至 +105 | °C |
    | 材料 | PA66,铜合金
    | 表面处理 | 锡
    | 色彩 | 白色
    | 阻燃等级 | UL94 V-0
    尺寸(单位:毫米)
    | 参数 | 值 | 容差 |
    |
    | L | 17.8 | ±0.25 |
    | L1 | 13.8 | ±0.40 |
    | Pin间距 | 4.2
    | 插拔寿命 | 25 | 次 |

    3. 产品特点和优势


    WR-MPC4 双排垂直公头连接器 的独特功能包括:
    - 可靠性高:经过严格测试,保证长期稳定的工作表现。
    - 高耐压能力:能够承受高达1500V的交流电压,适用于多种电气系统。
    - 优异的电气性能:低接触电阻和高绝缘电阻确保信号传输稳定。
    - 适应性强:宽泛的操作温度范围和多样化的应用场景使其成为通用电子设备的理想选择。
    - 符合环保标准:RoHS、REACH、无卤素等认证确保产品对环境友好。

    4. 应用案例和使用建议


    - 工业自动化设备:用于连接控制板和传感器,以实现精确的数据采集和控制系统。
    - 医疗设备:作为可靠连接部件,确保高精度测量设备的数据传输稳定。
    - 家用电器:如空调、洗衣机等,用于安全可靠的电力连接。
    - 通信设备:可用于路由器、交换机等通信设备,确保数据传输的稳定性。
    使用建议:
    - 在焊接过程中,请严格按照推荐的波峰焊工艺进行。
    - 清洗时避免使用刷子,防止功能区受损。
    - 使用后应在指定时间内完成组装和调试,以确保性能稳定。

    5. 兼容性和支持


    - 兼容性:该产品与现有电子产品兼容,可在各类电路板上安装使用。
    - 支持服务:我们提供详细的安装指南和技术支持,以帮助客户顺利完成产品安装及使用过程中的任何问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不牢固 | 确保按照推荐的焊接温度曲线操作。 |
    | 接触不良 | 检查是否有损坏或腐蚀,必要时更换新件。 |
    | 连接松动 | 重新安装并确保固定到位。 |

    7. 总结和推荐


    综上所述,WR-MPC4 Dual Row Male Vertical Header(垂直双排公头连接器) 以其高可靠性、优异的电气性能和广泛的适用性,在各类电子设备中表现出色。它是一款值得推荐的高品质电子元件,适用于需要高效稳定连接的各种应用场景。建议用户在使用前仔细阅读手册并遵循推荐操作步骤,以获得最佳效果。

649006221732参数

参数
颜色 白色
额定电流 8A
触头镀层 - 配接
间距-配接 4.2mm
防护等级 -
类型 Header,Locking Ramp
排数 2
触头镀层厚度 - 配接 -
针脚数 6pin
安装方式 通孔安装
零件状态 在售
包装方式 托盘

649006221732厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

649006221732数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 649006221732 649006221732数据手册

649006221732封装设计

查看详情并下载
Symbol
Footprint
3D Model
