首页  >  产品百科  >  691241700010

691241700010

产品分类: 接线板-线至板
厂牌: WURTH

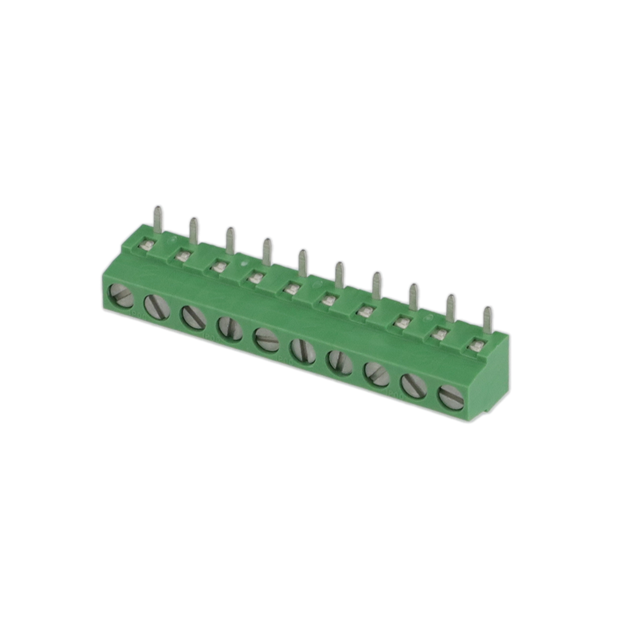

产品描述: Wurth Elektronik PCB端子台 2417系列, 10路, 5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 710-691241700010
供应商: Mouser
标准整包数: 1
WURTH 接线板-线至板 691241700010

691241700010概述


    产品简介


    SERIE 2417垂直电缆入口端子块是一款适用于一般电子设备的端子块,主要用于电路连接。这款端子块具有稳定的性能和可靠的电气特性,适用于广泛的电子设备中,如工业控制、自动化设备和智能家居等领域。

    技术参数


    - 电流额定值: 14 A
    - 工作电压: 250 VAC
    - 耐压等级: 2 KV
    - 机械参数:
    - 固体导线: 30-14 AWG / 0.05-2.08 mm²
    - 绞合导线: 30-14 AWG / 0.05-2.08 mm²
    - 螺丝扭矩: 4 Lb.In / 0.5 Nm
    - 导线剥离长度: 6 mm
    - 螺丝型号: M3
    - 接触电阻: 最大20 mΩ
    - 焊接要求: 符合Würth Elektronik技术焊接规范
    - 尺寸参数:
    - 箱体尺寸: A4
    - 公差: ±0.1 mm (A), ±0.2 mm (B)
    - 材料:
    - 绝缘材料: PA6/66
    - 金属外壳: 铜合金/镀镍锡
    - 端子螺丝: 钢/镀锌
    - 导线保护套: 铜合金/镀镍锡
    - 阻燃等级: UL94V0
    - 颜色: 绿色
    - 工作温度范围: -30°C 至 +120°C

    产品特点和优势


    SERIE 2417具备以下独特功能和优势:
    - 高性能: 具备高达14 A的电流额定值,保证在高负载条件下的稳定运行。
    - 安全可靠: 耐压等级达到2KV,确保在高电压环境下的安全使用。
    - 适应性强: 支持多种规格的导线(固体和绞合),适用于不同类型的电子设备。
    - 环保材料: 使用阻燃等级UL94V0的PA6/66绝缘材料,确保在高温和火灾环境下的安全性。
    - 便捷安装: 设计紧凑,安装方便,节省空间。

    应用案例和使用建议


    SERIE 2417广泛应用于各种电子设备,特别是在需要高可靠性和安全性的场合,如工业控制系统、自动化设备等。以下是几条使用建议:
    - 选择合适的导线: 根据产品手册推荐的导线规格进行选型,确保连接的稳定性和可靠性。
    - 正确的焊接方法: 严格按照Würth Elektronik的技术焊接规范进行操作,以保证焊接质量和端子块的长期稳定性。
    - 注意导线保护: 在连接过程中确保导线不受损伤,特别是防止导线剥皮过长导致接触不良。
    - 温度控制: 确保安装环境在-30°C至+120°C范围内,避免因极端温度导致性能下降。

    兼容性和支持


    SERIE 2417与Würth Elektronik其他端子块和工具完全兼容,使用这些配套产品可以更好地发挥其性能。此外,Würth Elektronik提供全面的技术支持和售后服务,用户可以通过联系现场销售工程师或内部销售人员获取必要的帮助。

    常见问题与解决方案


    - 问题: 如何正确剥离导线以适应端子块?
    - 解决方案: 按照手册中的指导,使用专用工具剥离导线,并确保导线长度为6mm。
    - 问题: 如何防止焊接过程中的损坏?
    - 解决方案: 确保焊接温度和时间符合Würth Elektronik的技术焊接规范,避免过高温度和过长时间导致损坏。
    - 问题: 如何存储和运输产品?
    - 解决方案: 将产品存放在干燥通风的地方,避免受潮和物理损伤。运输时应使用适当的包装材料以保护产品。

    总结和推荐


    综上所述,SERIE 2417垂直电缆入口端子块是一款性能稳定、安全可靠的端子块,特别适合于工业控制、自动化设备等领域的高负载应用场景。其丰富的技术参数和多样的规格选项使其成为市场上一款非常有竞争力的产品。推荐给需要高可靠性和安全性的客户使用。

691241700010参数

参数
长*宽*高 50mm(长度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691241700010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691241700010数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691241700010 691241700010数据手册

691241700010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.738 ¥ 40.0361
10+ $ 4.114 ¥ 34.7633
50+ $ 3.8016 ¥ 32.1235
100+ $ 3.5208 ¥ 29.7508
300+ $ 3.0564 ¥ 25.8266
500+ $ 2.751 ¥ 23.246
库存: 90
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.03
